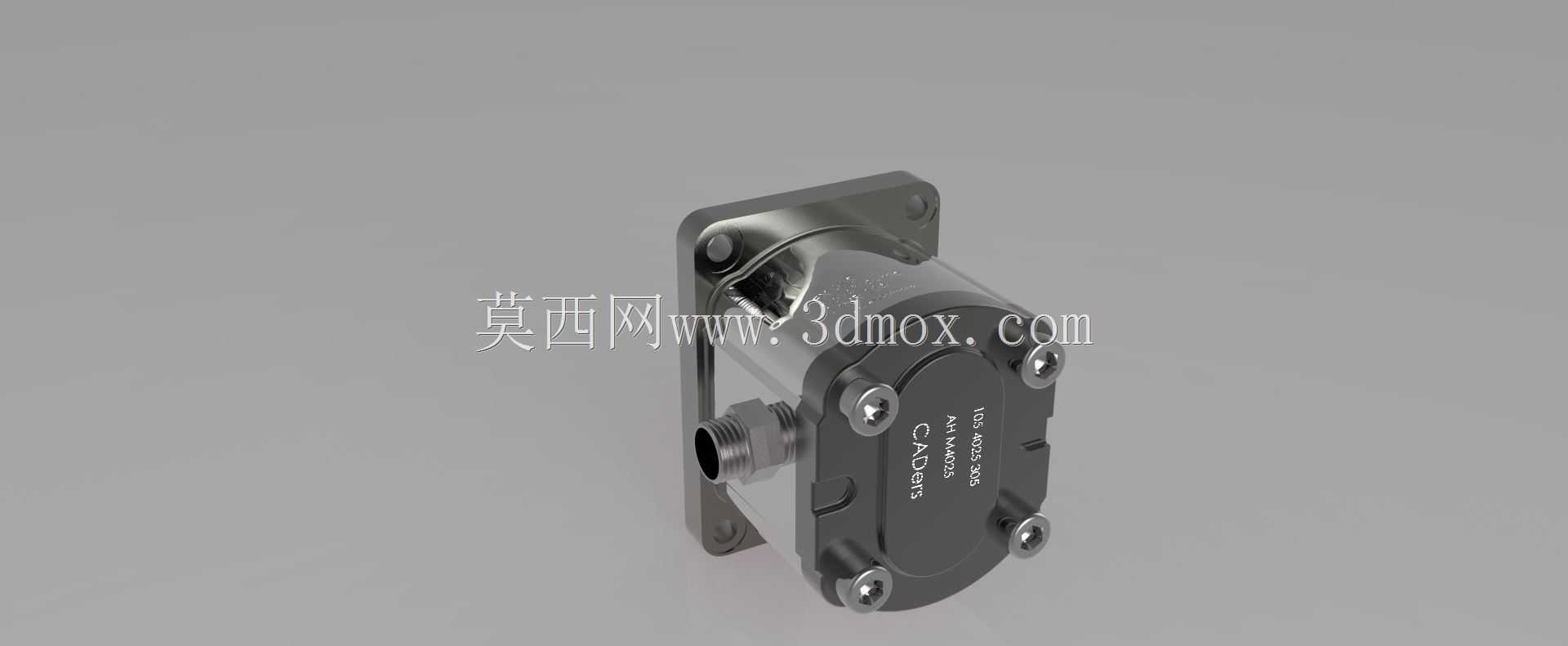

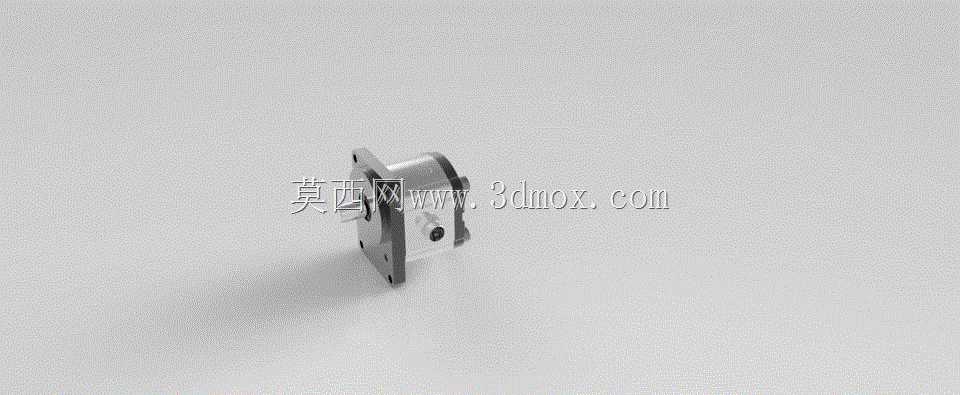

外啮合齿轮式液压动力转换元件

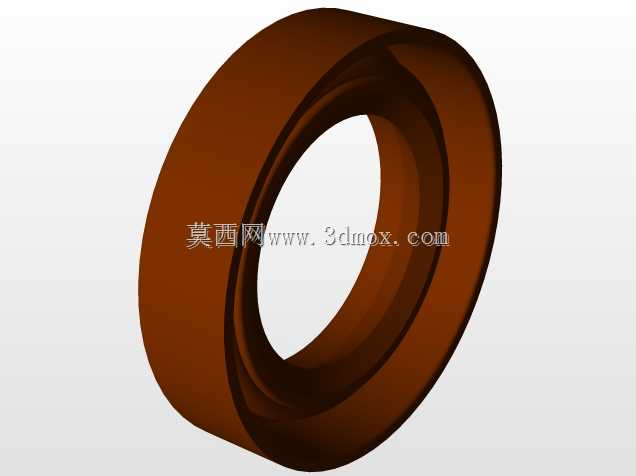

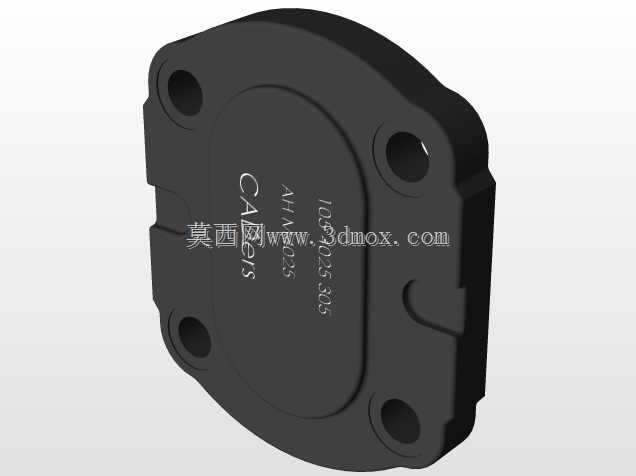

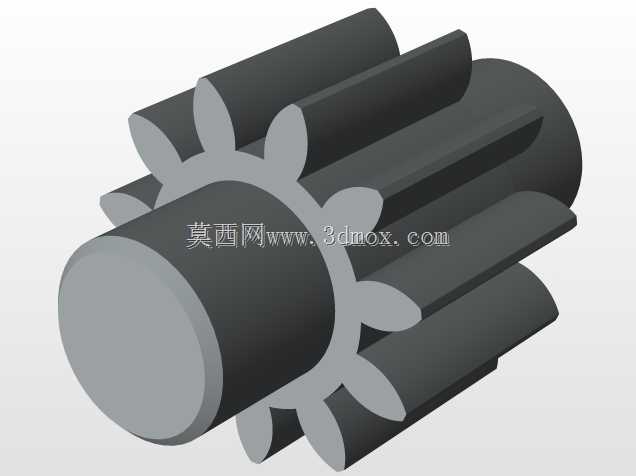

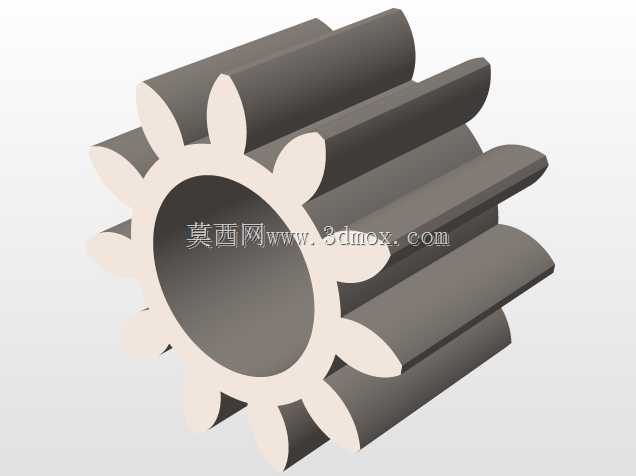

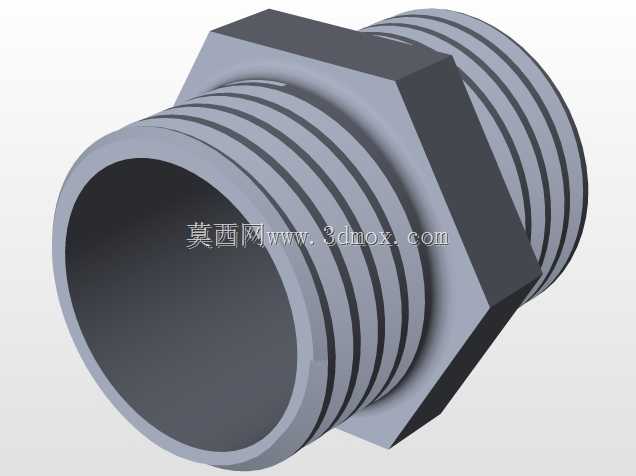

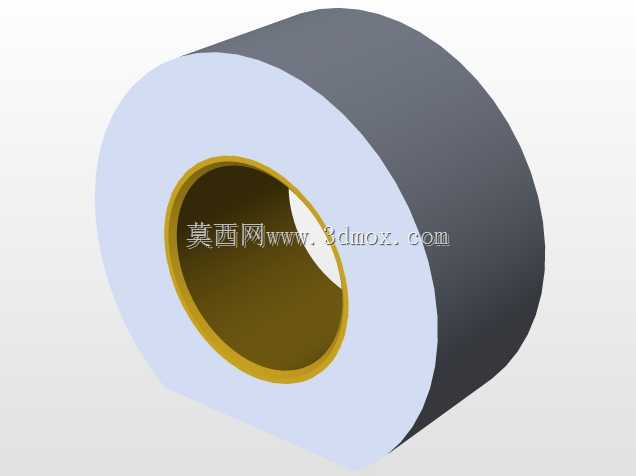

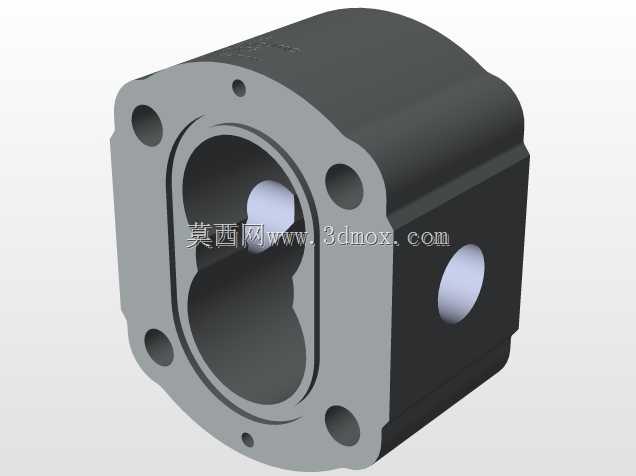

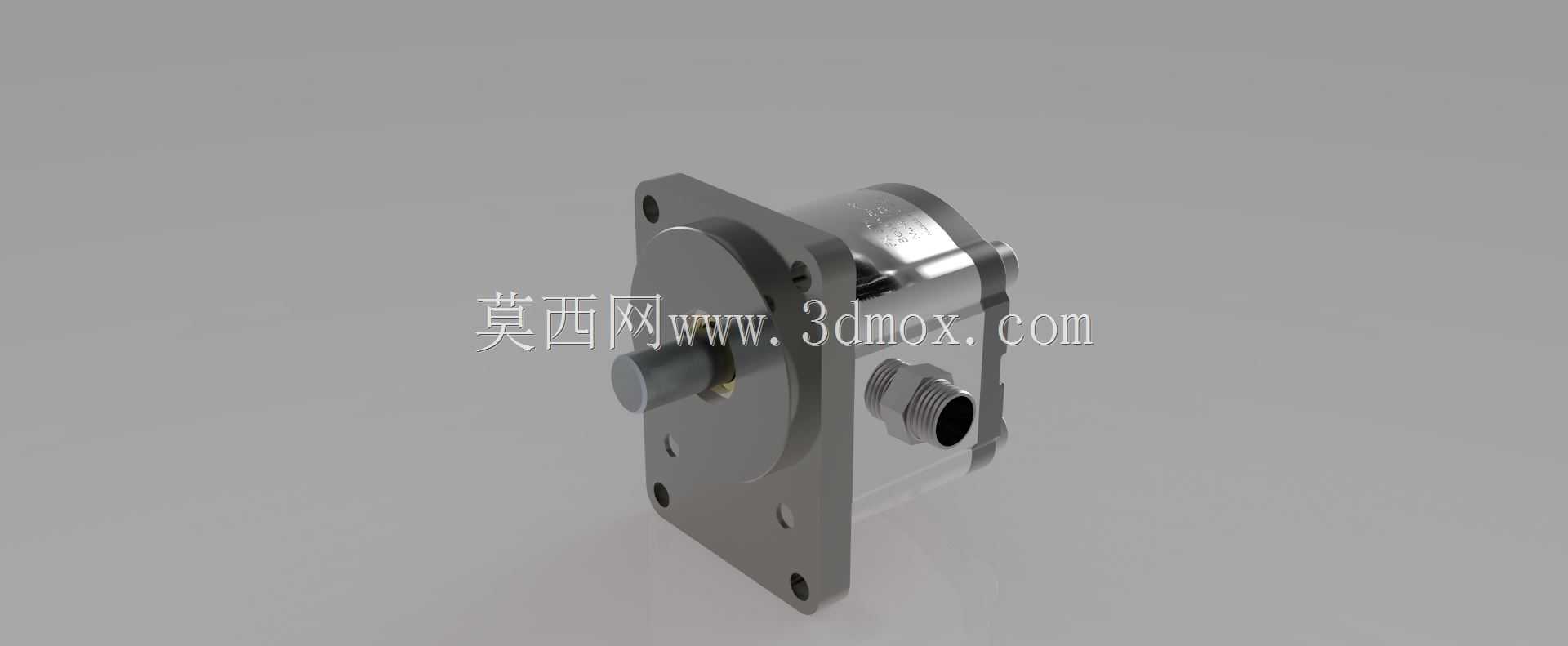

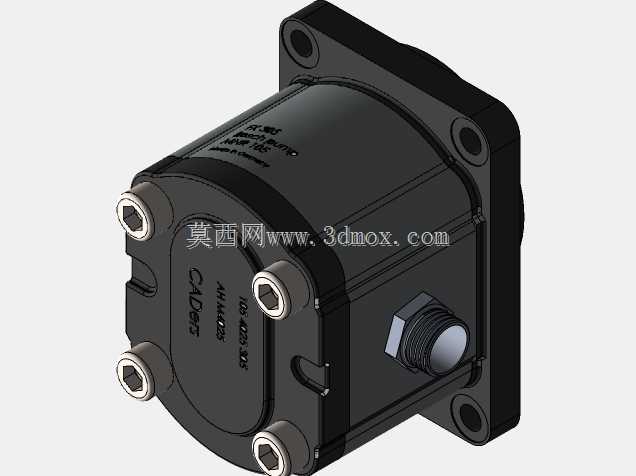

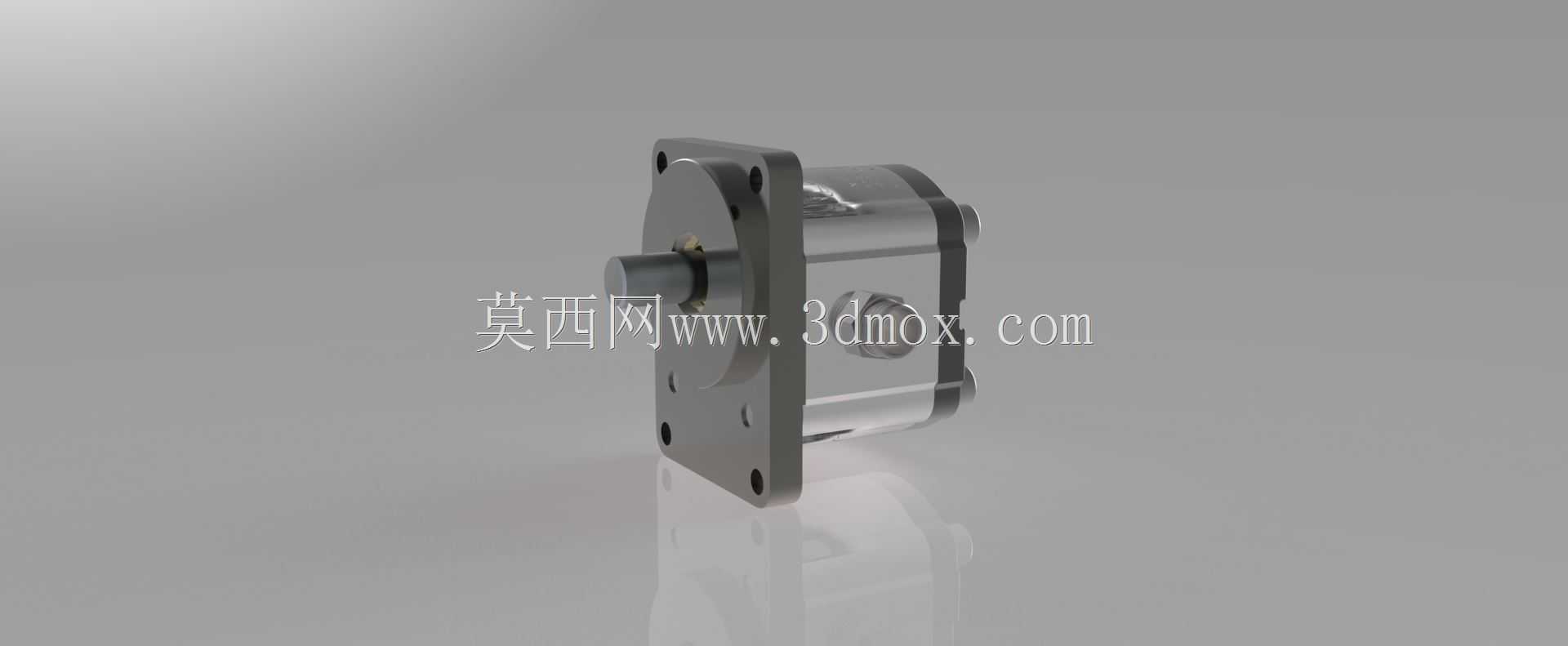

该液压动力元件广泛应用于工程机械行走驱动、机床液压夹紧回路、农业装备液压悬挂系统、注塑机锁模供油单元等场景，作为液压系统的核心动力源，承担着将原动机输出的旋转机械能转换为液压油压力能的核心作用，为整套液压回路提供满足压力与流量要求的压力油，驱动液压缸、液压马达等执行元件完成直线往复、旋转等预设动作。从功能特性来看，这款外啮合齿轮结构的液压元件依靠啮合过程中密闭容腔的容积变化完成吸油与压油动作，吸油侧齿轮脱开啮合时容腔容积增大形成局部真空，将油箱内的液压油吸入容腔，随着齿轮旋转，齿槽内的油液被带至压油侧，齿轮进入啮合时容腔容积减小，将油液挤压输出至压力管路，结构简单可靠，抗油液污染能力强，适合在工矿环境较为复杂的作业场景下长期稳定运行。在设计思路层面，该元件采用侧板间隙补偿结构平衡轴向泄漏，浮动轴套可随工作压力变化自动调整贴合间隙，兼顾高压工况下的容积效率与低速运转时的摩擦损耗；进出油口采用对称式布局设计，支持正反转工况下的吸压油口互换，适配不同主机的安装管路走向需求；壳体采用高强度铸铁一体铸造成型，筋条布局兼顾壳体刚度与散热面积，可有效吸收齿轮啮合产生的振动，降低运行过程中的噪声传递。外形与安装边界上，元件整体采用方形法兰安装结构，安装止口与定位销孔的同轴度控制在0.02mm以内，保证与原动机输出轴的对中精度，避免轴封偏磨导致的泄漏问题；进出油口采用标准公制螺纹连接，油口位置与安装法兰的相对尺寸符合行业通用安装规范，可直接替换同规格系列的同类型元件，无需额外改动主机安装支架与管路布局；轴伸端采用双唇口丁腈橡胶油封，可耐受常规矿物液压油的长期侵蚀，同时阻挡外部粉尘、水汽进入泵体内部，延长元件的使用寿命。
