多规格滚动轴承组件精细化三维结构

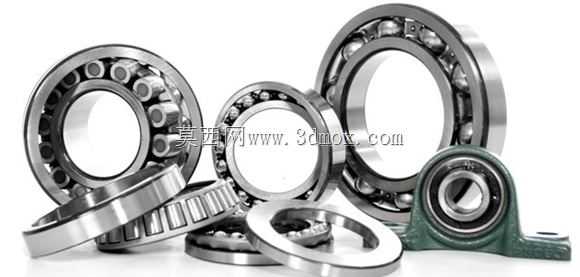

本次呈现的多规格滚动轴承组件三维结构，覆盖深沟球轴承、调心滚子轴承、带座外球面轴承等多款主流轴承品类，可广泛适配各类工业传动场景的设计选型需求。在实际工业应用中，这类轴承是旋转轴系的核心支撑部件，小到家用电机、办公设备的转轴，大到矿山输送设备、风电发电机组、机床主轴、汽车传动系统、工程机械回转机构，都需要依靠轴承实现旋转部件的径向与轴向载荷承载，同时将轴运转过程中的摩擦系数降至最低，保障整套传动系统的运转精度与能耗表现。不同结构的轴承对应不同的工况需求：深沟球轴承适用于高速低载的精密传动场景，可同时承受径向与一定程度的轴向载荷；调心滚子轴承能够适配轴系存在轻微挠度偏差的重载工况，自动补偿安装对中误差；带座外球面轴承则自带安装支座，无需额外设计复杂的轴承座结构，可直接通过支座安装孔固定在设备机架上，大幅简化现场安装调试流程。从设计思路来看，这套轴承结构严格遵循机械设计手册中对应品类的尺寸规范，对轴承的内圈、外圈、滚动体、保持架、密封结构、支座连接位都做了精细化还原：内圈与轴采用过盈配合的尺寸公差设计，保障运转时内圈与轴同步旋转无打滑；外圈与轴承座或安装孔采用过渡配合，兼顾安装便利性与外圈定位稳定性；滚动体的滚道曲率经过优化，可让载荷均匀分布在每个滚动体接触面上，避免局部应力集中导致的早期疲劳损坏；保持架采用兜孔结构设计，均匀分隔每个滚动体，防止运转过程中滚动体相互碰撞摩擦，同时引导滚动体在滚道内平稳运转。针对安装边界，不同规格的轴承都明确标注了安装所需的轴向预留空间、径向安装尺寸、轴肩与座孔的定位台肩高度，避免安装时台肩过高触碰密封件、或是台肩过低无法实现轴承轴向定位的问题；带座轴承的安装孔位间距、支座底面平面度也做了对应还原，可直接导入设备装配体中完成干涉检查，提前验证安装过程中是否会与周边的轴端挡圈、密封端盖、传动轮等部件产生位置冲突，为后续的工程出图、装配工艺制定提供可靠的三维参照。在功能特性上，这套结构还原了不同轴承的载荷承载特性，可配合仿真软件完成轴系的刚度校核、寿命计算，帮助设计人员在方案阶段就匹配到最适配工况的轴承型号，避免后期选型不当导致的设备运转异响、轴承过早失效、维护成本攀升等问题。
