电源变压器用红色塑料端盖结构设计

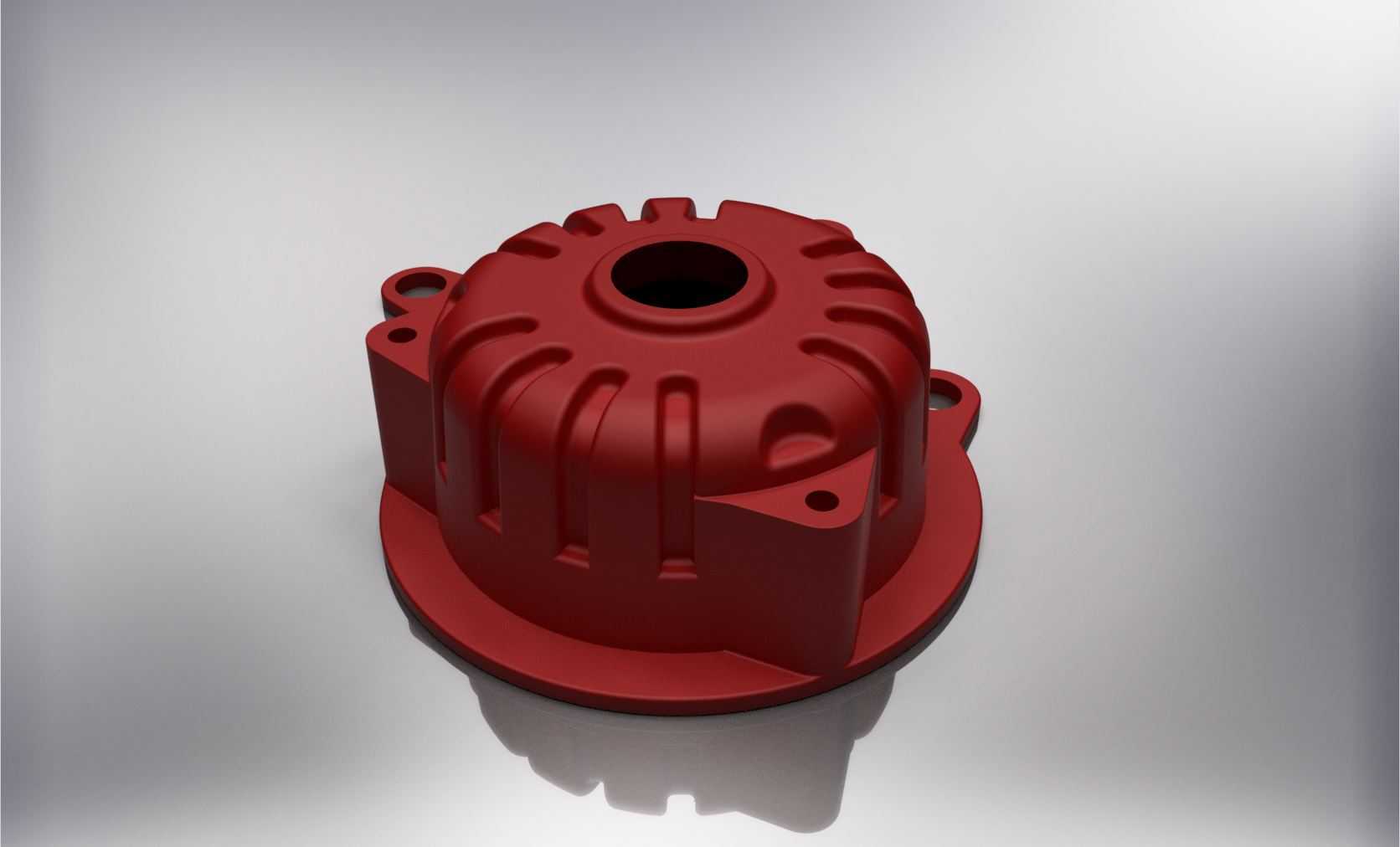

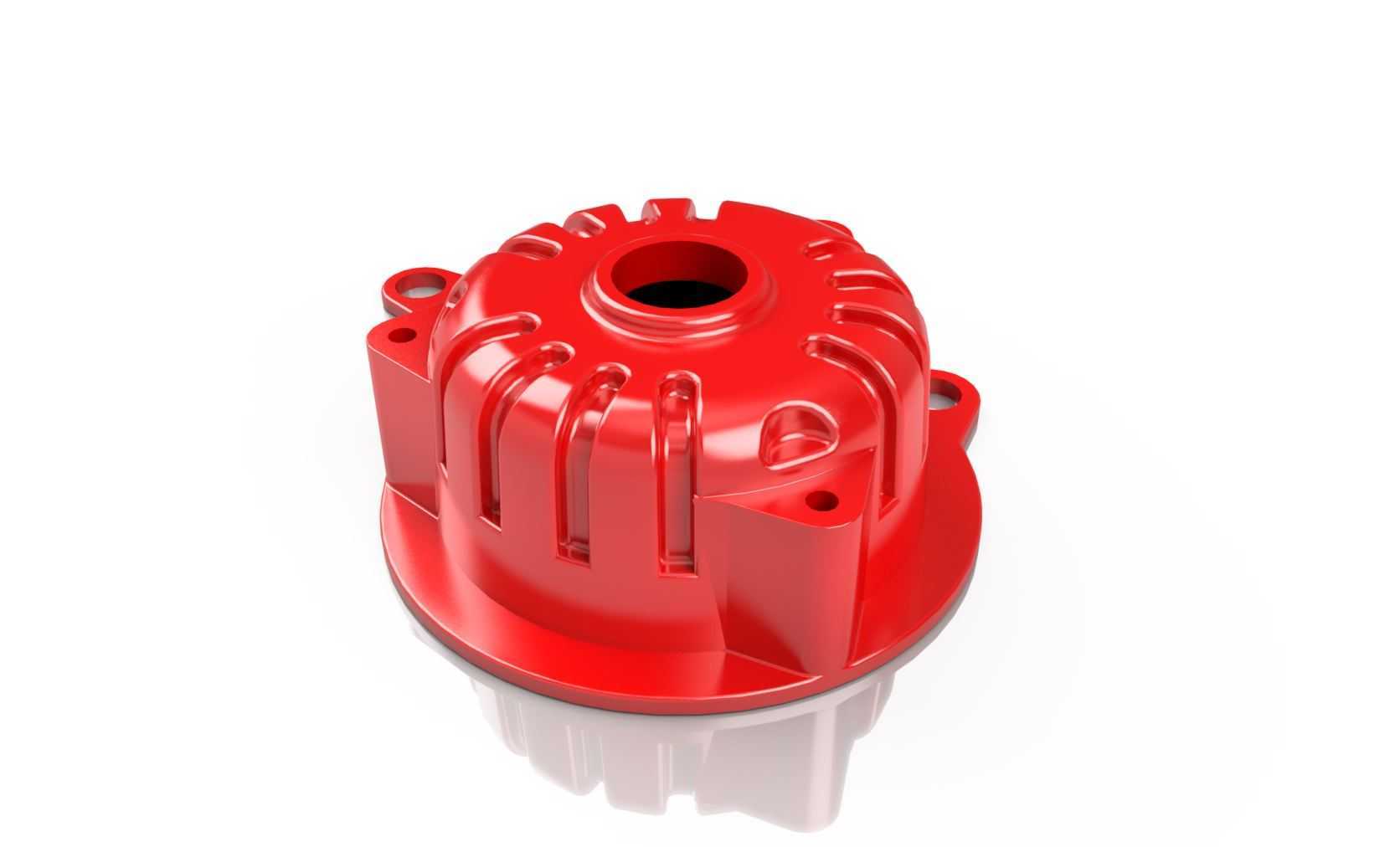

　　这款红色塑料端盖是电源变压器组件的核心防护结构件，日常在小功率工频电源变压器、小型控制变压器的端部封装场景中大量使用，主要承担绕组端部防护、绝缘隔离、整机安装定位的核心作用，区别于金属端盖的导电特性，塑料材质的选用从根源上规避了端部带电部件与外部安装结构导通的风险，同时能降低整机组装的重量负载。从结构设计逻辑来看，端盖整体采用带法兰边的盆式构型，主体腔体深度匹配变压器绕组端部的突出高度，腔体内部预留的环形凸台刚好卡接变压器铁芯的叠片端面，装配时不需要额外涂胶就能实现初步定位，减少产线组装的工序步骤。

　　顶部中心的通孔是为变压器引出线或者中心固定螺杆预留的穿装通道，孔位边缘做了R1.2的圆角过渡，避免穿线时割破导线绝缘层，也能减少螺杆装配时的应力集中。端盖侧壁均匀分布的纵向加强筋，一方面是提升塑料件注塑冷却时的结构刚性，避免薄壁壳体出现收缩变形，另一方面筋条之间形成的导流槽能在变压器工作时引导空气对流，带走绕组端部积聚的热量，降低长期工作的温升速率。法兰边上的三个带安装孔的凸耳，孔位尺寸按照常规M4安装螺丝设计，凸耳背面做了0.8mm的沉台，装配时螺丝头可以完全沉入沉台内，不会突出安装面影响整机的平面贴合度，三个安装孔的中心距按照常见EI型、CD型小功率变压器的安装孔位标准做适配，能直接匹配市面上多数同功率等级变压器的安装尺寸，不需要额外做安装支架的改型。

　　端盖侧壁的异形凸起结构并非装饰设计，其中一处凸起是为了避让变压器端部的温度保险丝座，避免装配时端盖压接保险丝造成绝缘破损，另一处斜向凸台是预留的接地端子安装位，当变压器需要做Class I类防护接地时，可以直接在凸台上攻丝安装接地端子，不需要额外在壳体上打孔固定。从注塑工艺角度看，整个端盖的壁厚控制在2.2mm到2.5mm之间，均匀的壁厚设计能避免注塑时出现缩痕、缺料的问题，所有转角位置都做了不小于R0.8的圆角过渡，既减少注塑时的应力集中，也能避免装配时锐角划伤操作人员。

　　在实际设备应用中，这类塑料端盖多用于工控设备内置电源模块、小型家电控制板电源、低压照明供电变压器的端部封装，相比传统的电木端盖，这款注塑端盖的抗冲击性能更好，在设备运输或者日常震动场景下不容易出现脆裂问题，同时塑料材质的耐候性可以满足常规工业环境-20℃到85℃的工作温度范围，不会因为长期受热出现脆化粉化的问题。安装边界方面，端盖的最大外圆直径控制在120mm以内，法兰边厚度3mm，整体装配后突出变压器铁芯端面的高度为38mm，在做整机结构布局时，只需要预留直径125mm、高度40mm的端部空间就能完成装配，不会占用过多的设备内部空间。端盖内圈的止口尺寸和变压器骨架的外圈尺寸做了0.3mm的间隙配合，装配时可以顺着止口直接滑入到位，配合法兰边的三个安装孔固定后，整个端盖和变压器本体的连接同轴度可以控制在0.5mm以内，不会出现偏心导致的安装干涉问题。另外，端盖表面的哑光纹理设计，一方面是遮盖注塑过程中可能产生的轻微流痕、熔接痕，提升外观一致性，另一方面哑光表面不容易积灰，在工业设备长期使用过程中，表面附着的灰尘可以很容易通过压缩空气吹扫清理，不会因为表面积灰影响绝缘性能。
