影视道具类美国队长盾牌曲面结构设计

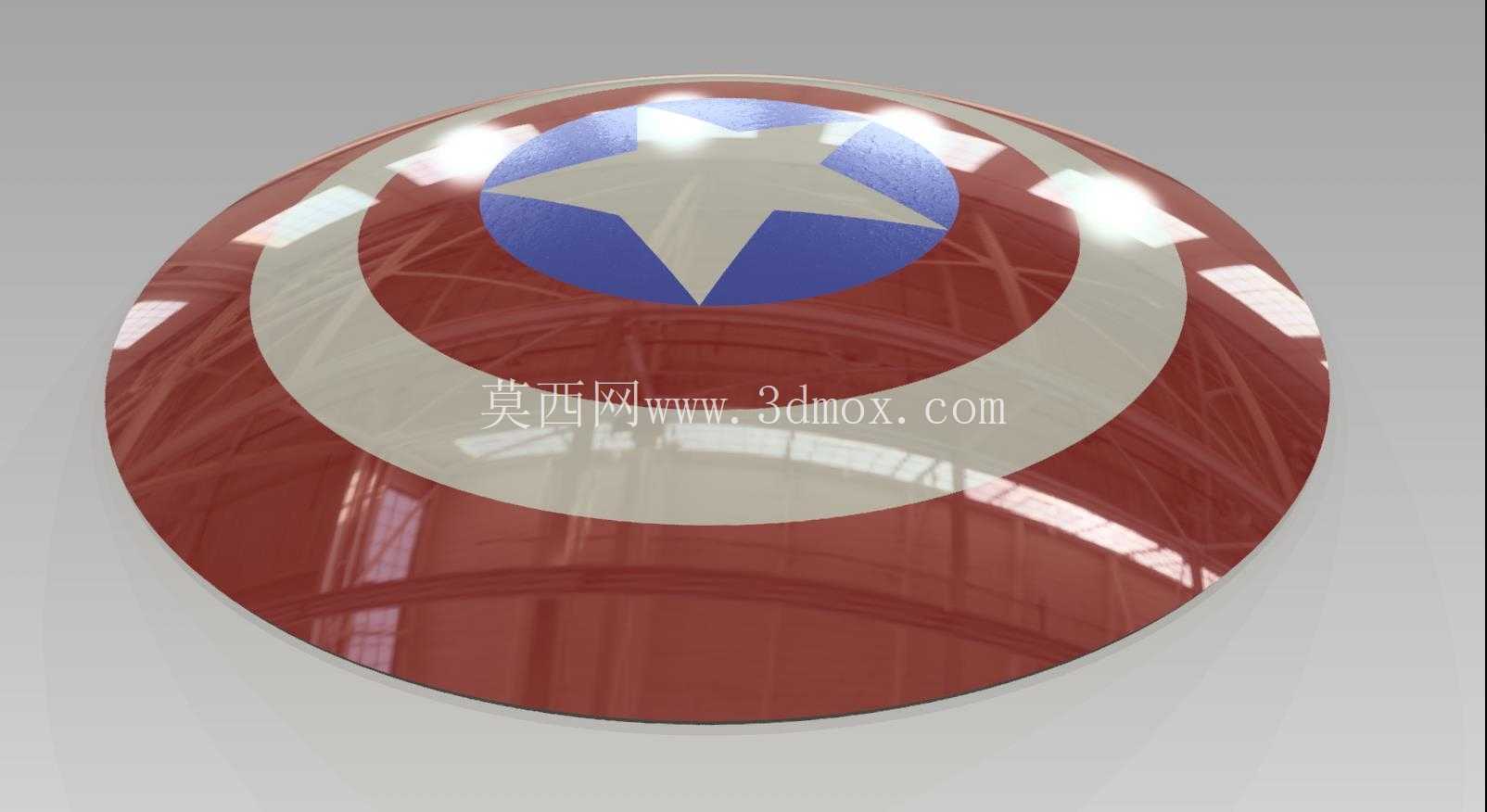

这款盾牌的曲面建模核心围绕等曲率球面展开，整体采用单凸面回转体结构，外轮廓为标准正圆形，建模时优先以回转特征构建基础曲面，避免多段曲面拼接带来的曲率断层问题，保证外表面高光反射的连续性，还原金属漆面的镜面反光效果。从实际应用场景来看，该结构既适配影视道具的1:1实体复刻需求，可作为漫展cosplay手持道具、主题展馆陈列展品使用，也可拆分曲面用于文创周边的衍生设计，比如主题徽章、装饰挂饰的曲面参考。

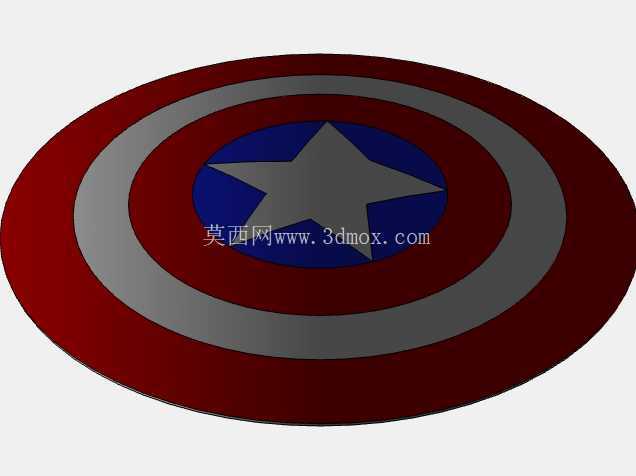

功能特性层面，盾牌正面采用经典的同心圆分区涂装结构，中心为蓝色底衬白色五角星标识，向外依次环绕白色、红色环形涂装带，建模时将各涂装区域做0.1mm的浅凹槽分割，既方便实体加工时的分色喷涂作业，避免漆层交界线溢色，也能在渲染时模拟真实漆面的厚度差，提升视觉真实感。盾牌背面预留手持结构的安装位，中心区域设置内凹的握把安装槽，槽位深度控制在35mm，适配成年人手掌的握持空间，边缘做R5圆角过渡，避免握持时硌手，同时在握把两侧对称设置绑带穿孔，孔径8mm，可穿过宽度50mm的尼龙绑带，适配不同臂围的使用者固定需求。

设计思路上，整体壁厚控制在5mm，采用等壁厚设计保证实体打印或者玻璃钢翻模时的结构强度，同时控制整体重量，全尺寸1:1复刻版本直径控制在600mm，重量不超过2.5kg，满足长时间手持的负重要求。外边缘做R3的圆角包边处理，避免尖锐边缘划伤，同时还原原版道具的圆润轮廓。曲面建模过程中，对中心五角星区域做单独的曲面贴合处理，保证五角星的五个尖角完全贴合球面曲率，不会出现凸起或者凹陷的断层，五角星的外接圆直径控制在180mm，与中心蓝色区域的直径比例为1:2.2，符合原版道具的视觉比例，避免比例失调带来的违和感。

安装边界层面，背面的握把安装位中心与盾牌几何中心重合，保证手持时的重心平衡，不会出现单侧偏重的问题，握把采用弧形贴合手掌的结构，安装面与盾牌内曲面完全贴合，安装孔位采用沉头设计，螺丝安装后不会突出握把表面，保证握持的舒适度。绑带穿孔的位置距离盾牌中心120mm，对称分布在握把两侧，绑带穿过之后可通过魔术贴调节松紧，不需要额外的固定结构，拆装方便。如果作为陈列展品使用，可在背面顶部预留挂装孔位，孔位距离上边缘80mm，孔径6mm，可直接挂装在墙面的挂钩上，不需要额外的支撑支架。

从加工适配性来看，该模型的曲面均为G2连续曲面，既可以通过FDM3D打印做分块打印后拼接，也可以通过五轴加工中心做铝模加工后进行批量玻璃钢翻模，涂装区域的浅槽结构可直接作为喷漆的遮挡边界，不需要额外粘贴美纹纸，大幅提升后期涂装的作业效率。表面的高光效果建模时没有做额外的凹凸纹理，保留光滑曲面的基础结构，方便后期根据需求做金属抛光、哑光漆面、战损做旧等不同效果的处理，战损版本可在光滑曲面基础上添加局部凹坑、划痕特征，不需要改动基础曲面结构，拓展性较强。
