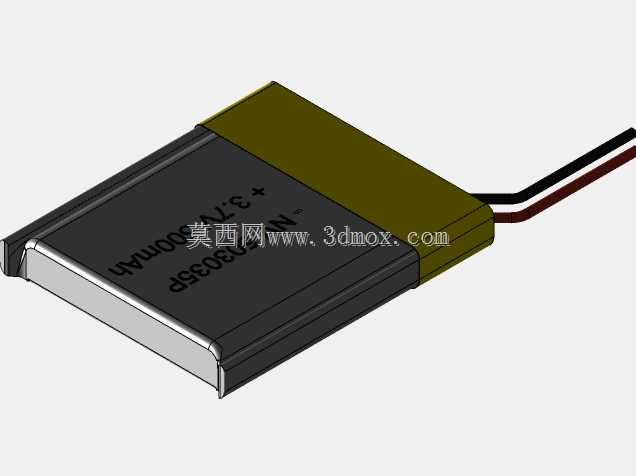

3.7V500mAh软包聚合物锂电池三维结构

这款软包聚合物锂电池是面向小型便携电子设备开发的储能供电部件，在消费电子、小型智能硬件、可穿戴设备、便携检测仪器等领域有着广泛的应用场景，能够为各类对供电体积、重量有严格限制的低功耗电子装置提供稳定的直流电能输出，是小型化电子设备实现脱离有线供电、便携移动使用的核心配套部件。从实际用途来看，该款电池额定输出电压3.7V，容量500mAh，能够为工作电流在数百毫安级别的小型电子设备提供持续稳定的电力支持，适配智能穿戴手环、小型蓝牙外设、便携检测探头、迷你数码配件等产品的供电需求，相比传统柱状硬壳电池，软包封装的形态能够更好地适配设备内部的异形安装空间，提升设备内部的空间利用率，助力终端产品做薄做轻。在产品功能特性上，该款聚合物锂电池采用铝塑膜软包封装工艺，相比传统钢壳、铝壳硬包装锂电池，具备重量更轻、外形适配性更强、安全性能更好的特点，发生内部异常时不会出现硬壳电池那样的剧烈爆炸风险，只会出现鼓包泄气的情况，大幅提升小型便携设备的使用安全性；电池引出两根红黑区分的正负极导线，方便生产组装时直接与设备的电源管理模块进行焊接连接，无需额外设计接触弹片结构，降低终端产品的组装复杂度。在设计思路层面，这款电池的三维建模完全参照实际量产电池的真实尺寸进行1:1还原，建模过程中严格把控电池本体的厚度、长宽尺寸以及极耳引出线的位置、长度、出线方向，确保模型能够直接导入各类电子设备的结构设计文件中，用于设备内部的布局干涉检查、安装空间预留验证，帮助结构工程师在产品开发阶段就确认电池的安装位置、固定方式、走线路径，避免后期开模后出现电池无法装入、与其他部件干涉的问题。从外形尺寸与安装边界来看，该款电池为典型的薄型长方体结构，本体边缘做了圆弧过渡处理，避免软包封装的锐角部位在组装过程中划破其他部件的绝缘层；顶部极耳部位做了绝缘封装处理，引出线从封装端单侧伸出，安装时需要预留出导线的弯折半径空间，避免导线过度弯折导致内部线芯断裂；电池本体的六个面都需要预留至少0.1mm的安全间隙，与设备内部的发热部件、尖锐金属部件保持足够的安全距离，防止电池被刺穿、被高温烘烤引发安全隐患；固定方式上可采用双面胶粘贴、泡棉压紧的方式进行固定，不需要设计额外的刚性卡扣结构，充分发挥软包电池的安装适配优势。
