嵌入式翻盖四节七号电池仓结构设计

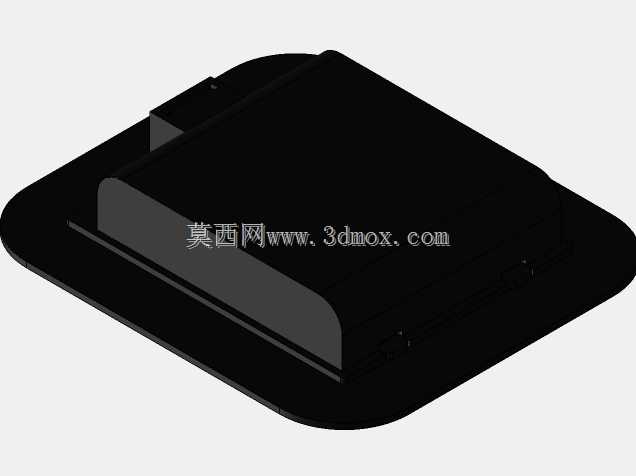

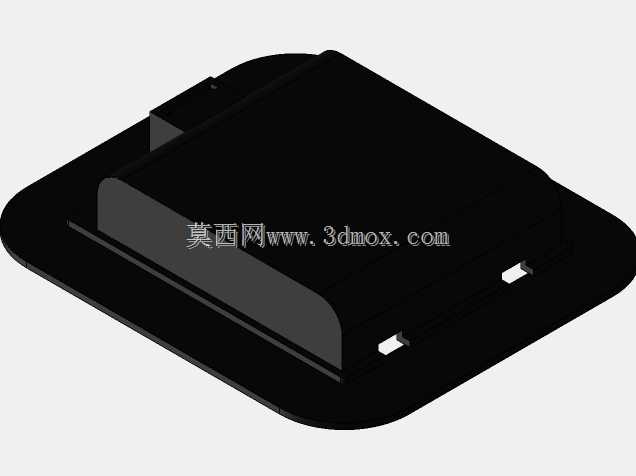

　　这类带夹盖的电池盒，多应用在小型手持检测设备、便携工控终端、户外小型传感装置、家用小电器这类需要内置干电池供电的场景中，核心作用是为设备提供可快速更换的电池容纳空间，同时避免电池在设备晃动、跌落过程中出现移位、接触不良的问题。从结构设计来看，这款电池盒采用嵌入式安装思路，整体外沿做了加宽的法兰边，安装时可以直接卡入设备外壳预先开好的对应尺寸方孔内，法兰边贴合设备外壳表面，不需要额外设计外露的固定螺丝，既保证了设备外观的整体性，也能减少安装工序，装配时只需要在壳体背部做对应的卡扣位或者打少量胶就能完成固定，安装边界需要注意预留的开孔尺寸要和盒体主体的长宽匹配，法兰边的宽度要覆盖开孔边缘的缝隙，同时要给翻盖的开合预留足够的转动空间，

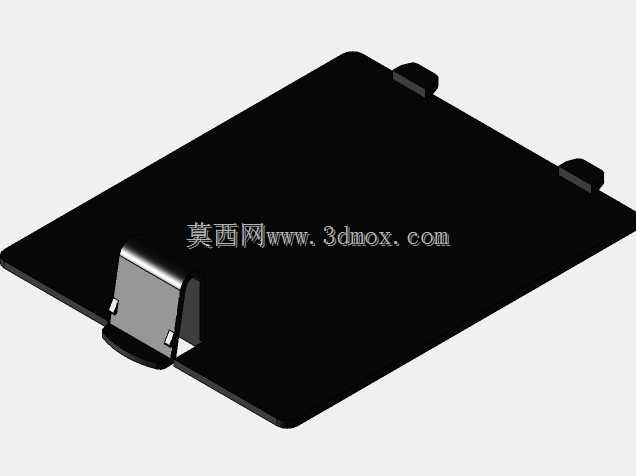

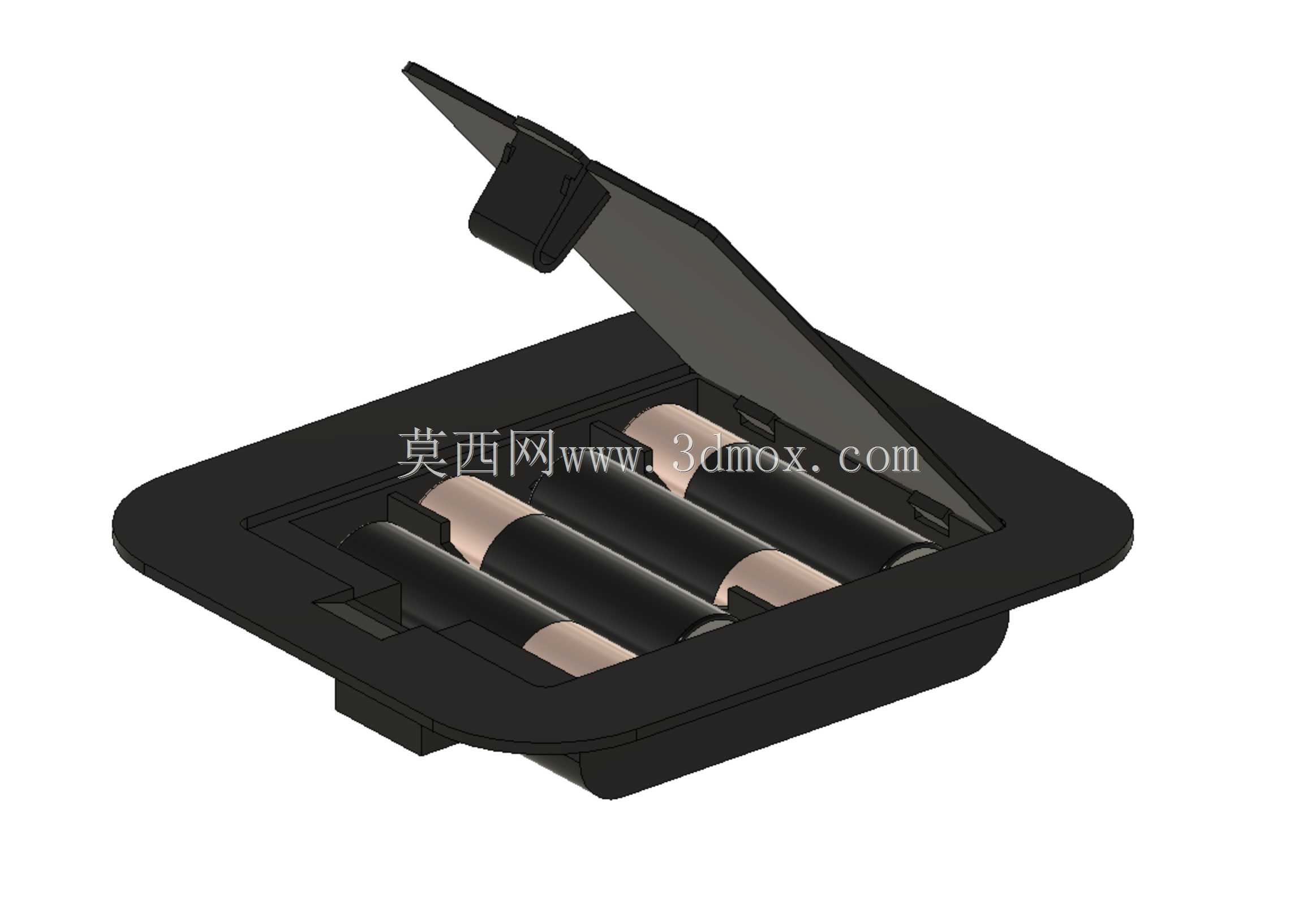

　　避免翻盖打开时和设备外壳产生干涉。功能特性上，翻盖和盒体采用一体的塑胶铰链连接，不需要额外装配金属转轴，靠塑胶本身的韧性实现反复开合，翻盖内侧做了对应的压筋结构，合上之后可以牢牢压住电池端部，避免电池在仓内窜动，盒体内部的电池槽做了和七号电池外径匹配的弧形定位槽，四节电池并排排布，槽位端部预留了金属弹片的安装位置，正负极的定位槽做了差异化的防呆设计，能避免用户装反电池导致的电路短路问题。夹盖的卡扣设计在翻盖前端，扣合时卡入盒体对应的卡槽内，开合力度经过调校，既不会因为太松导致日常使用中翻盖意外弹开，也不会因为太紧导致用户更换电池时难以开启。设计过程中需要重点关注塑胶件的壁厚均匀性，整体壁厚控制在1.5-2mm之间，

　　铰链位置做局部减薄处理保证弯折寿命，卡扣位置做适当的圆角过渡避免应力集中导致断裂，电池槽的弧形尺寸要严格匹配电池的外径公差，保证电池装入后不会出现过松晃荡或者过紧难以装入的问题，同时要考虑不同品牌干电池的尺寸公差范围，预留适当的装配余量。这类电池盒作为设备的供电容纳部件，虽然结构不算复杂，但直接影响设备的使用可靠性，设计时需要兼顾装配便捷性、使用耐久性和安装适配性，才能满足不同小型电子设备的供电安装需求。
