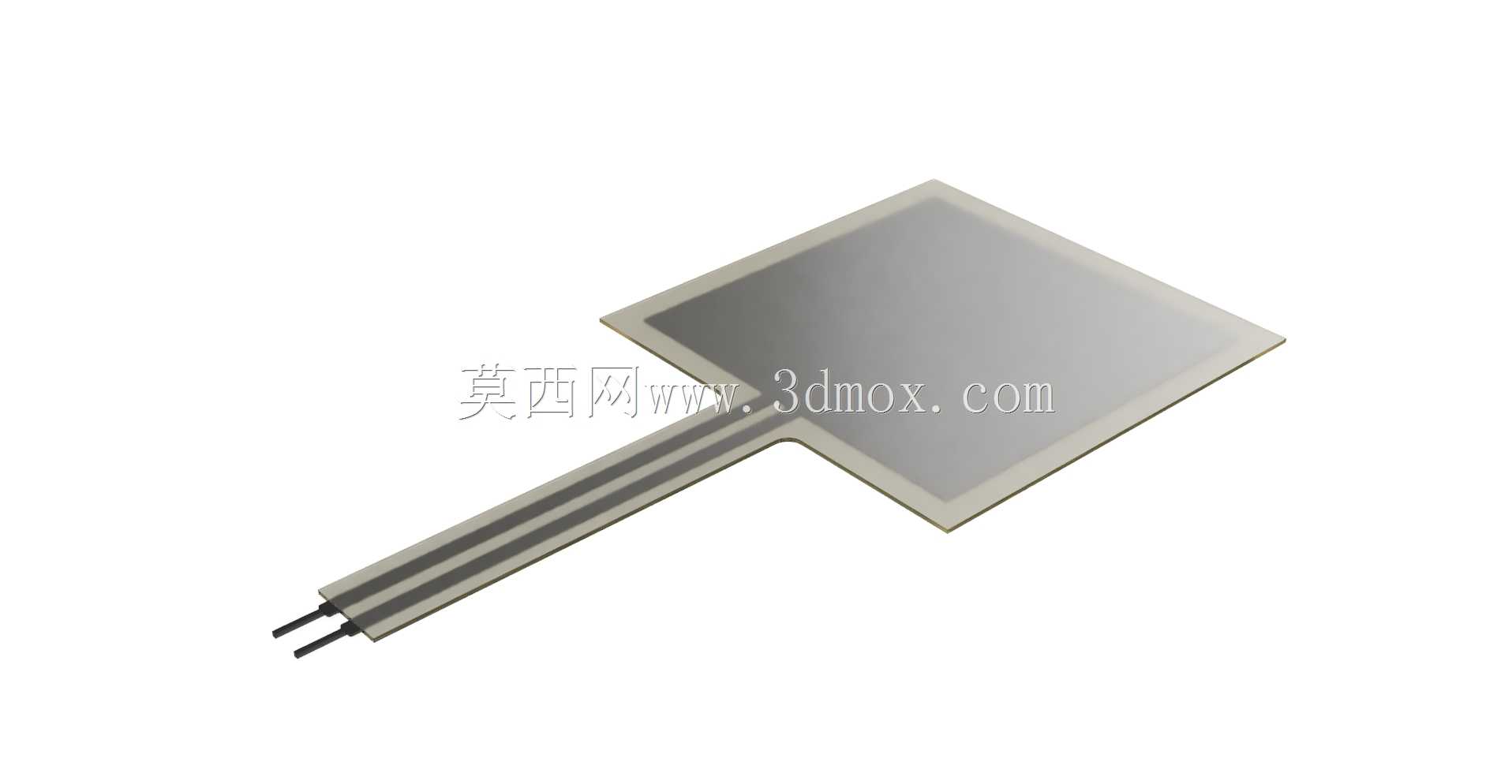

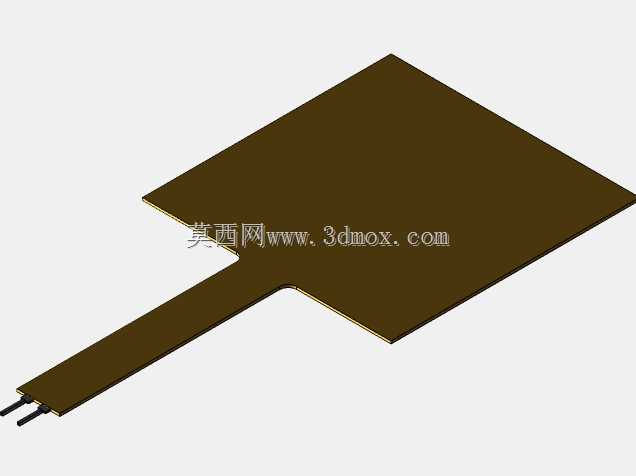

方形薄膜式力感应电阻结构设计

这类方形薄膜力感应电阻，常被集成在小型智能设备的交互触点、工业产线的轻载压力检测工位、康复辅具的受力反馈模块里，用来捕捉接触面的压力变化信号，相比传统硬质压力检测元件，它的柔性基底可以贴合轻微弧度的安装面，不会对被测接触面造成硬接触损伤。做这个结构建模的时候，首先要考虑感应区域的有效受力范围，方形的感应面边缘做了细微的圆弧过渡，避免薄膜基底在反复弯折受力时出现应力集中开裂的问题，引出的排线部分采用双层覆膜夹着导电走线的结构，排线和感应区的衔接位置做了渐变收窄的过渡处理，不会因为安装时的拉扯直接扯断内部导电线路。从安装边界来看，整个元件的总厚度不到一毫米，感应区的方形边长适配多数小型嵌入式安装的预留槽位，排线长度可以根据实际布线需求在建模时调整延伸，末端的两个触点间距符合常规接插件的焊盘尺寸，不需要额外做转接板就能直接焊接到控制电路板上。实际选型使用的时候要注意，这个元件的感应面是均匀压阻特性，建模时还原的表面覆膜平整度直接关系到受力时的电阻输出线性度，如果安装时感应面下方有凸起异物，会导致局部压力集中，输出的检测值出现偏差，所以安装位的贴合面必须做平整处理，必要时可以加一层薄的缓冲泡棉来均匀分散接触面的压力。在智能穿戴设备里，这类元件常被放在鞋垫、握把位置检测人体的施力变化，建模时还原的柔性基底弯折特性，可以模拟实际装配时的弯曲状态，验证排线和感应区衔接处的弯折疲劳风险；在小型自动化设备里，它可以用来检测夹爪是否接触到易碎工件，避免夹取力过大损坏工件，建模时预留的安装定位边，可以直接对应设备安装座上的定位柱，装配时不需要反复调整位置就能保证感应区对准受力点。整个结构没有多余的冗余设计，所有尺寸都围绕实际压阻元件的量产规格还原，导电排线的走线宽度和覆膜厚度都参考了实际元件的截面参数，做装配仿真的时候可以直接导入模型做干涉检查，不会出现和实际零件尺寸偏差过大导致的装配问题。
