快速夹紧式机用台虎钳结构设计

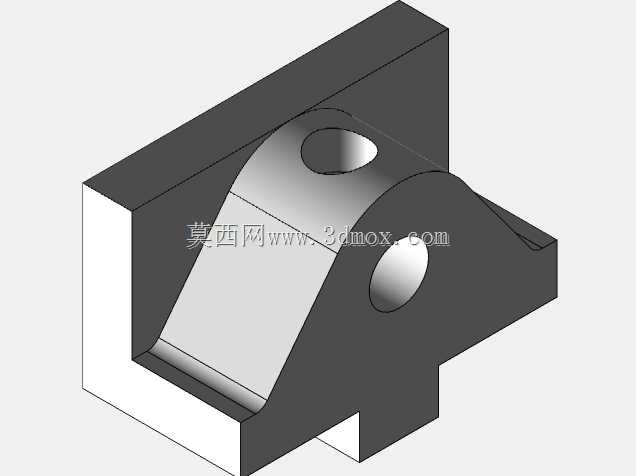

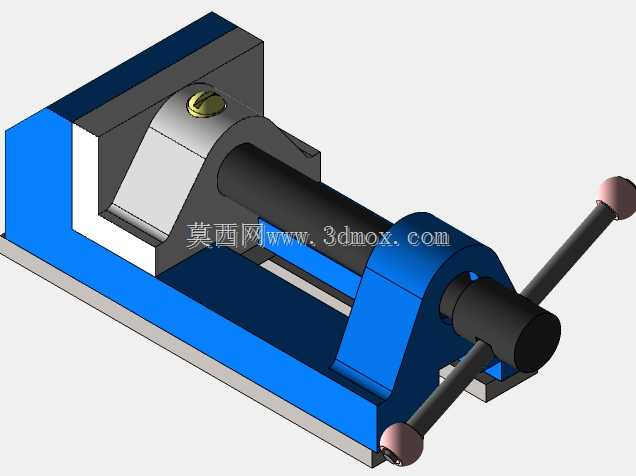

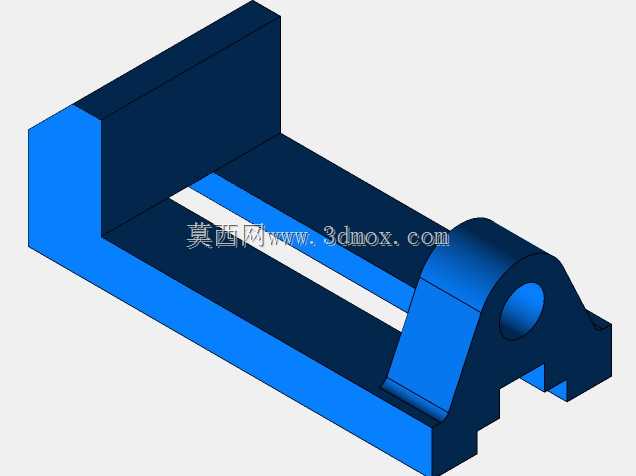

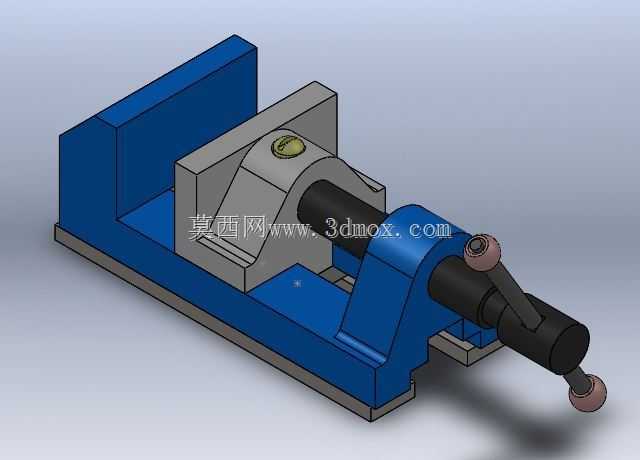

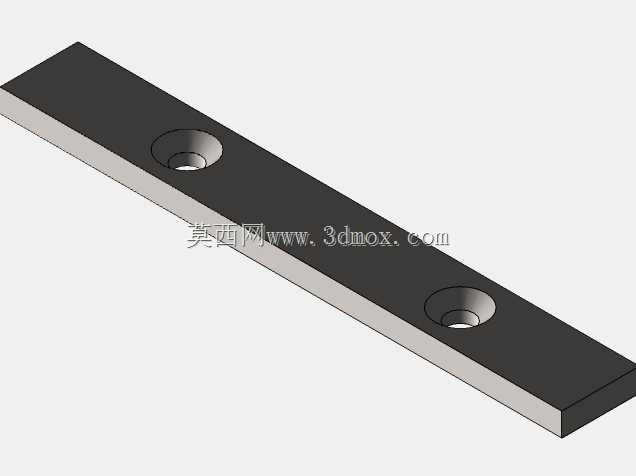

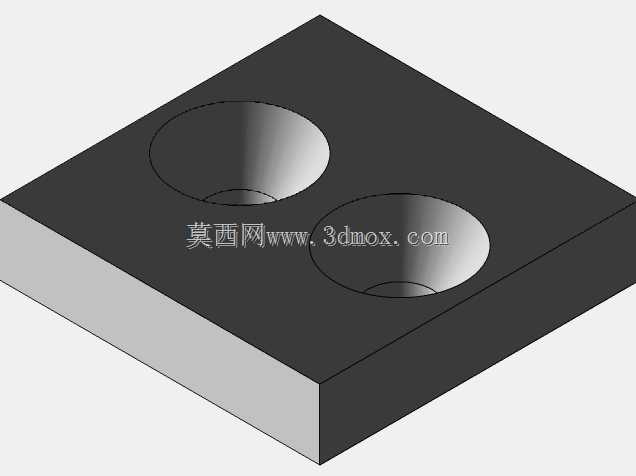

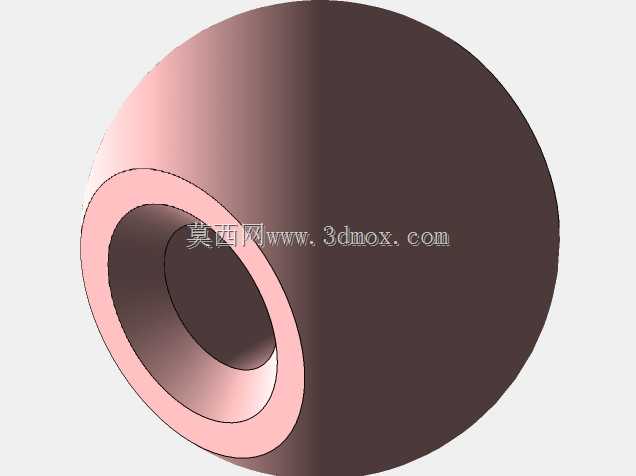

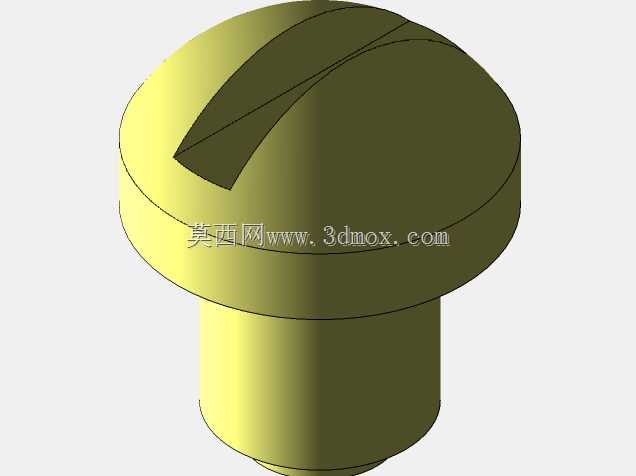

这款快速夹紧式机用虎钳是面向机械加工、钳工装配、工件检测工位设计的手动夹持工装，主要应用在普通铣床、钻床、钳工台、小型加工中心的工件装夹环节，也可适配维修工位的小型零件固定作业，能够为各类规则外形的金属、非金属工件提供稳定的夹持力，避免加工过程中工件出现位移、振颤问题，保障加工精度与作业安全。从实际用途来看，它区别于普通丝杠虎钳的核心点在于搭载了快速推进锁紧机构，不需要操作人员反复转动手柄走完空行程，能够快速调整钳口开合距离，在频繁更换不同尺寸工件的作业场景下，能够大幅缩短装夹辅助时间，提升单工位作业效率，尤其适配小批量多品种的加工生产场景。在功能特性上，该虎钳采用固定钳身与滑动活动钳身的组合结构，固定端设置有L型定位靠面，能够为工件提供垂直与水平两个方向的定位基准，保证装夹后工件的基准面与机床工作台保持平行；中部的铰接式压合结构配合末端的偏心锁紧手柄，在扳动手柄完成锁紧的过程中，会通过杠杆增力结构放大夹持力，仅需要较小的手部操作力就能获得足够的夹紧力矩，同时锁紧结构带有自锁特性，在承受加工切削振动时不会出现松脱问题，夹持稳定性可靠。从设计思路来看，整体结构优先考虑了工装的刚性与操作便捷性，钳身主体采用箱型结构设计，底部设置有贯通的安装槽位，能够配合T型螺栓将虎钳整体固定在机床工作台或者钳工台面上，安装边界适配常规机床工作台的T型槽间距，不需要额外制作转接板即可完成安装；钳身的滑动导轨面采用了贴合式导向结构，活动钳身沿固定钳身的导轨面做直线运动，导向间隙小，能够避免夹紧过程中活动钳身上翘，保证钳口的平行度精度；操作手柄的位置设置在钳身末端的外侧，操作人员站在工位正面即可完成开合与锁紧操作，操作行程符合人体工程学要求，不会出现操作干涉问题。在外形尺寸与安装边界上，该虎钳整体长度适配中小型机床的工作台面尺寸，钳口宽度覆盖常规小型零件的装夹需求，最大开合距离能够满足常见小型机加工零件的装夹范围，整体高度不会超出机床的加工行程区间，安装后不会干涉刀具的走刀路径；底部的安装基准面经过精加工处理，安装后能够保证钳身与工作台面的贴合精度，减少装夹误差，同时整体结构没有突出的尖锐棱角，作业过程中不会剐蹭操作人员，兼顾了使用安全性。
