高精密机用平口夹持工装结构设计

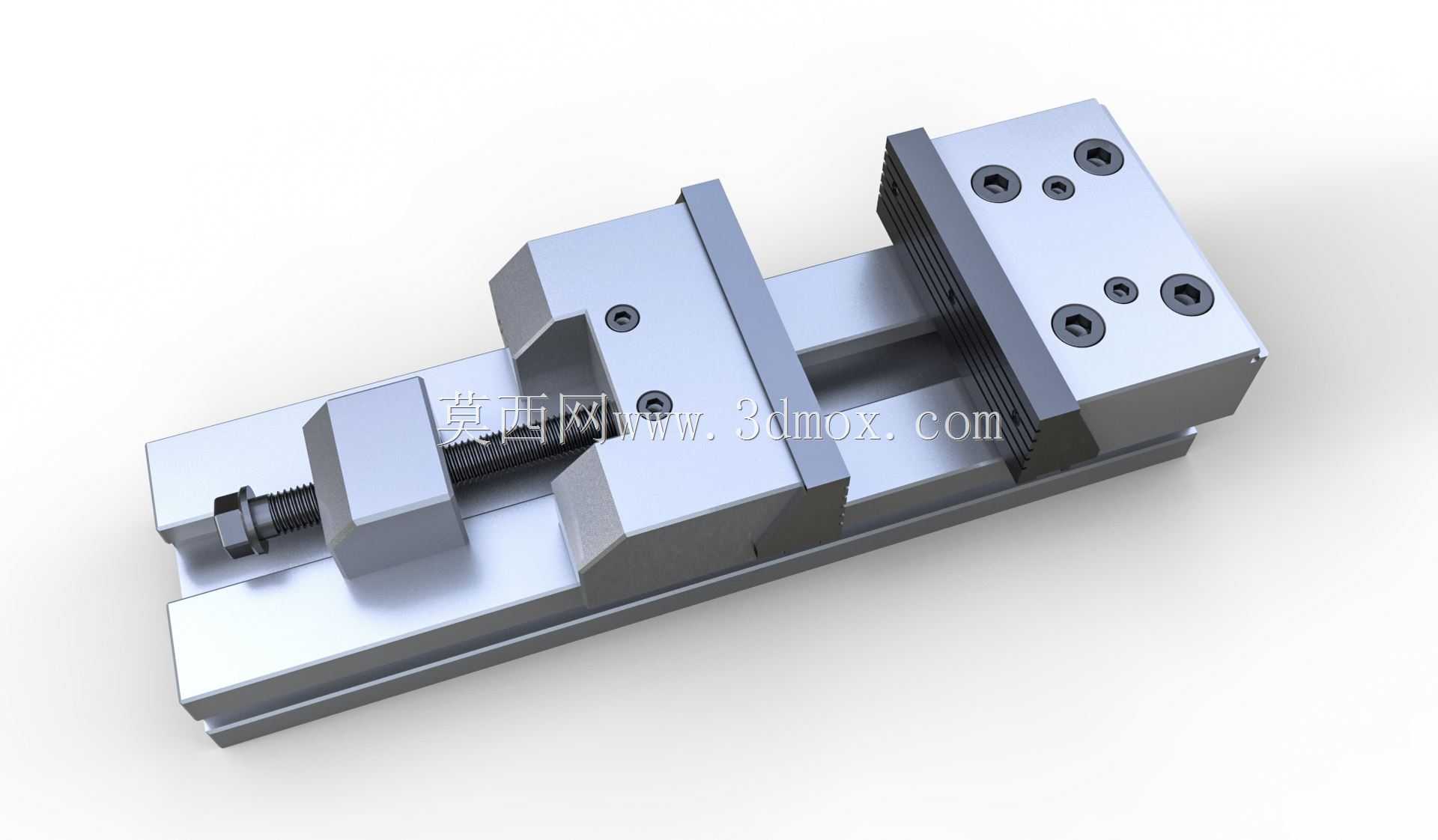

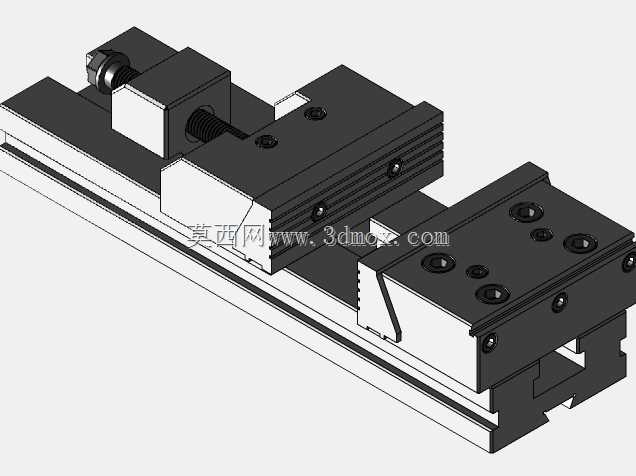

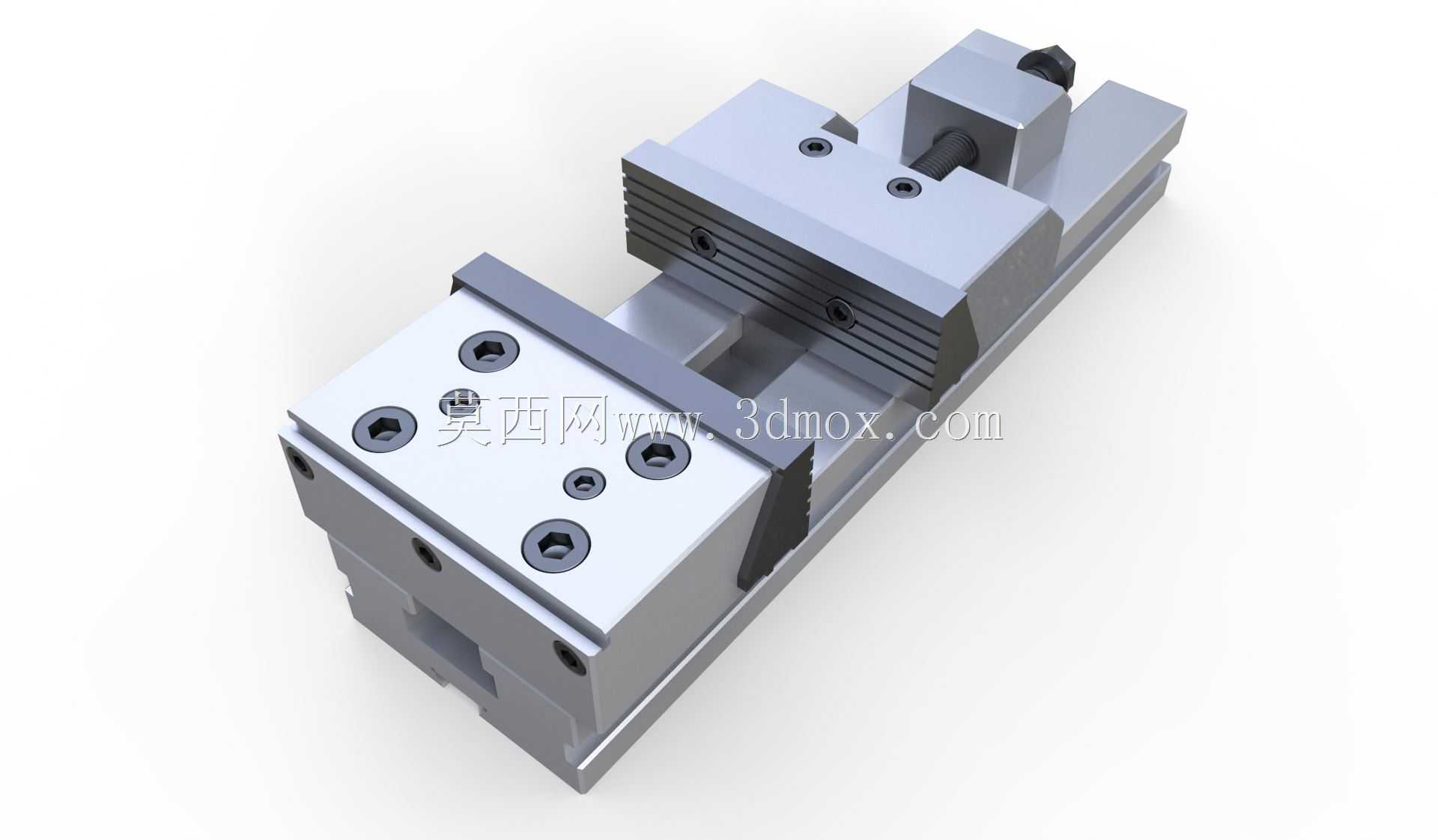

这款高精密夹持工装是面向精密机加工场景打造的核心装夹部件，主要适配加工中心、数控铣床、坐标磨床等高精度加工设备，承担各类金属、硬质非金属工件的装夹固定任务，在精密模具零件加工、小型精密五金件批量生产、工装检具制作等场景中应用广泛，能够有效避免装夹变形、夹持偏移等问题，保障加工过程中工件的位置稳定性。从实际用途来看，它区别于普通台虎钳，核心定位是满足微米级加工精度的装夹需求，既可以夹持规则的方形、矩形坯料，也可配合定制软爪完成异形零件、薄壁零件的装夹作业，夹持过程中受力均匀，不会对薄壁工件造成夹伤变形，同时能在高速切削、大进给量加工时保持足够的夹持力，杜绝工件窜动、移位带来的加工报废风险。在功能特性上，这款工装采用双固定钳口配合滑动进给的结构设计，传动部分采用精密梯形丝杠副，进给顺滑无卡顿，钳口咬合面设计有细密的防滑齿纹，同时预留了软爪安装的螺孔位，可根据加工需求更换不同材质的钳口；钳体整体采用高牌号合金工具钢材质，经整体淬火、低温时效处理后硬度均匀，长期使用不会出现钳身变形、导轨磨损超差的问题，导轨面采用磨削加工，滑动配合间隙可通过侧边的调节镶条进行微调，长期使用后可通过调整消除间隙，始终保持夹持精度。设计思路上，这款工装优先保障夹持刚性与精度保持性，整体采用低重心布局，钳身底座加宽，安装时可通过T型螺栓直接固定在机床工作台上，安装接触面经精磨处理，与工作台贴合度高，不会因安装倾斜带来装夹误差；丝杠传动部分设计有防尘防护结构，可阻挡加工过程中的切屑、切削液进入传动副，延长使用寿命；钳身的长度方向预留了足够的夹持行程，可适配不同尺寸规格的工件加工需求，同时整体外形规整，无突出的尖锐结构，不会在加工过程中与刀具路径产生干涉。从安装边界与外形尺寸来看，这款工装的底座安装孔位间距符合通用机床工作台的T型槽标准间距，无需额外制作过渡连接板即可直接安装在绝大多数数控加工设备的工作台上；钳身总高度控制在合理范围内，不会过多占用机床的Z轴加工行程，可保障加工时刀具的有效加工长度；最大开口行程可覆盖常规小型精密零件的装夹尺寸需求，钳口宽度适配常见坯料的夹持面尺寸，整体重量适中，既保障了足够的结构刚性，也便于操作人员进行安装、移位作业。
