多规格前倾式离心通风机系列结构设计

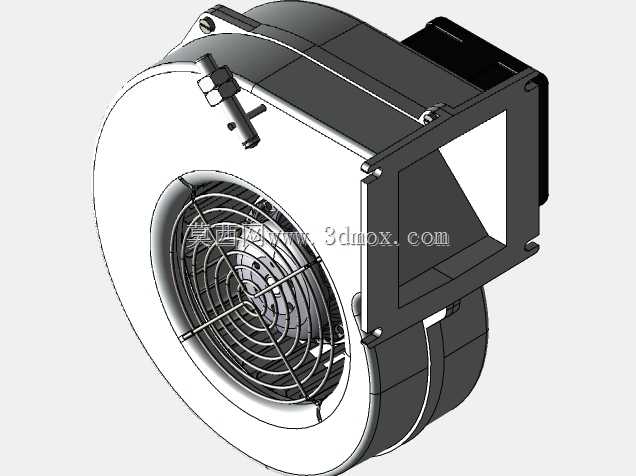

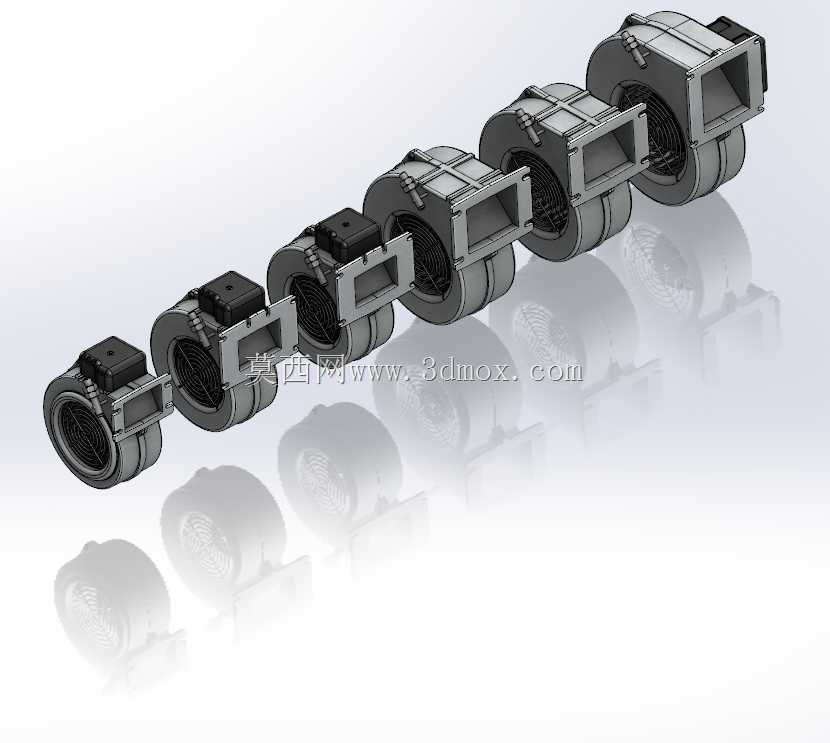

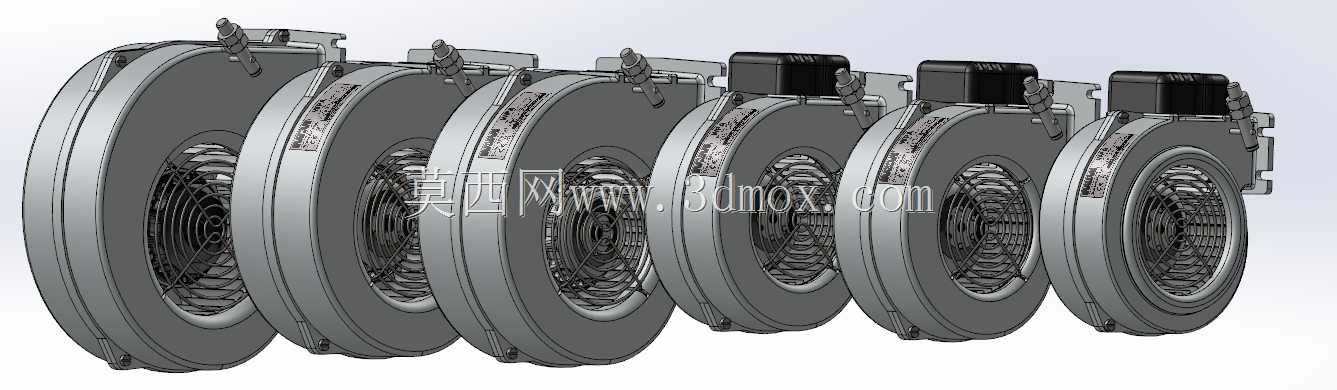

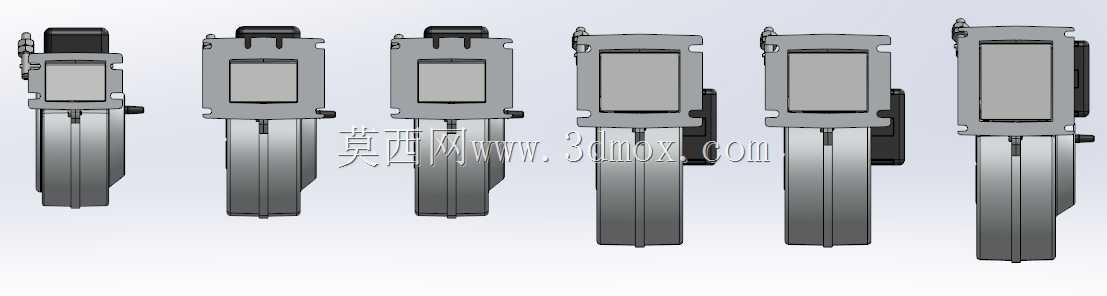

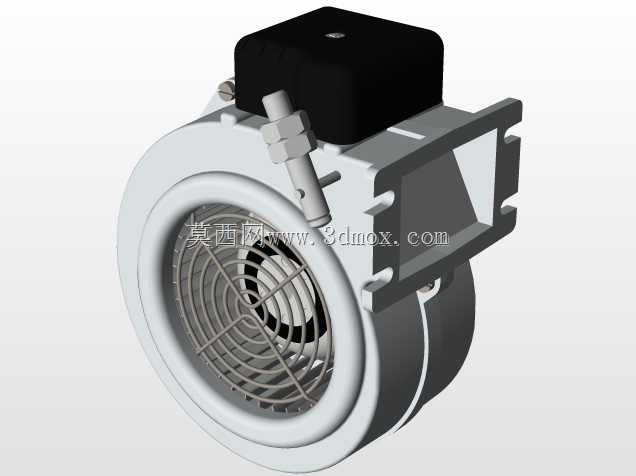

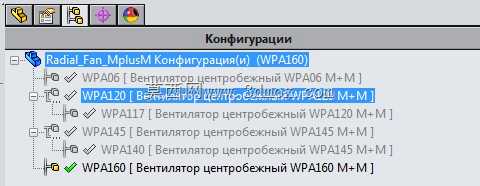

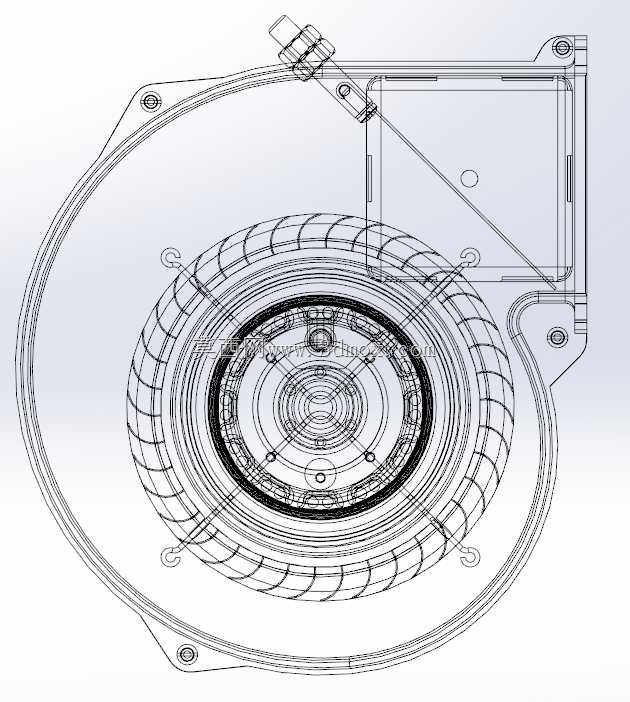

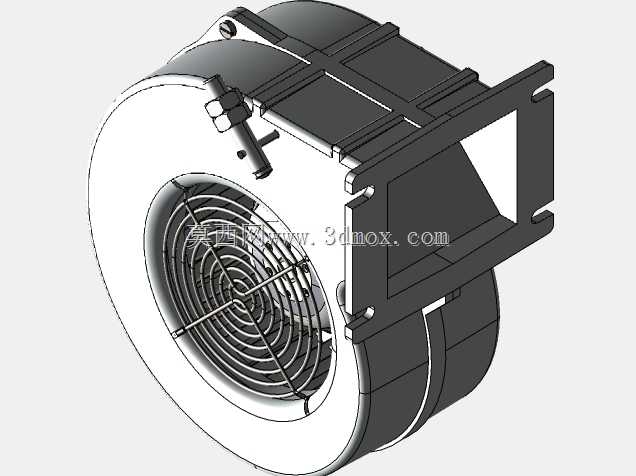

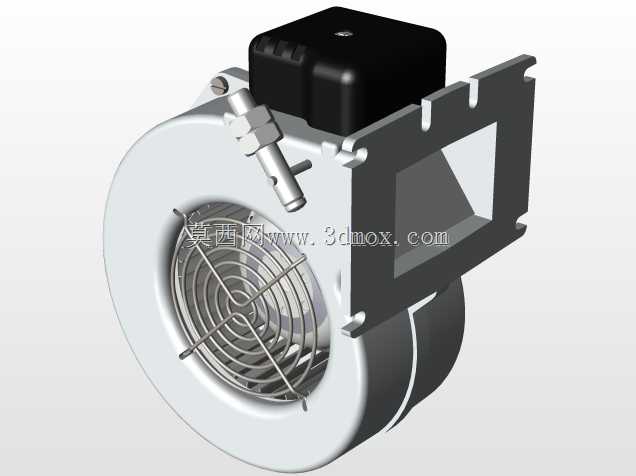

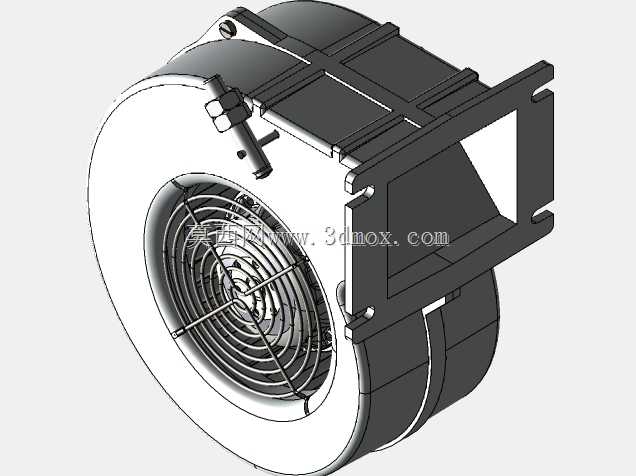

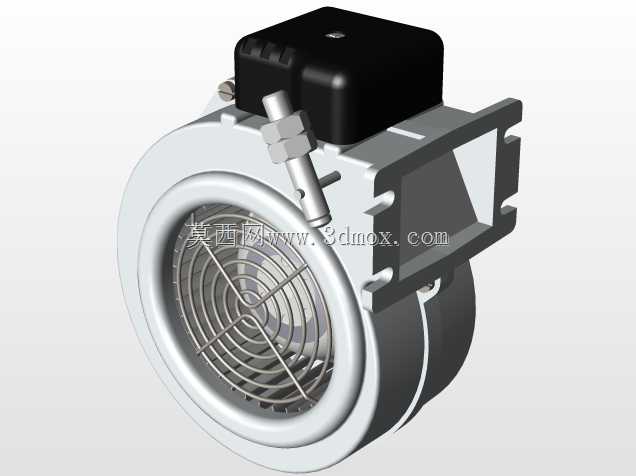

本次呈现的是覆盖多机号规格的前倾式离心通风机系列结构，这类风机广泛应用于商用中央空调末端送风、洁净车间新风循环、工业设备散热排风、公共建筑通风换气等场景，可适配不同风压、风量需求的通风管路系统，为空间空气流通、设备温控提供稳定的气流动力支持。该系列风机采用单进风前倾多翼式叶轮结构，相比后倾风机具备更低的运行转速与更紧凑的机身尺寸，在同等风量参数下运行噪音更低，适配对安装空间、噪音控制有较高要求的商用与民用配套场景。从设计思路来看，整个系列采用模块化设计逻辑，不同机号产品统一了安装接口的基准尺寸，同系列不同规格的风机出风口法兰、电机安装座、吊装固定孔位遵循统一的适配标准，可大幅降低下游设备厂商的配套适配成本，用户可根据实际管路的风量风压需求，直接选用对应规格的产品，无需重新设计安装连接结构。外形与安装边界方面，该系列风机从最小机号到最大机号，叶轮直径、蜗壳宽度、整体高度随风量参数梯度递增，所有规格均采用卧式安装结构，蜗壳出风口采用方形法兰设计，法兰边预留标准螺栓固定孔位，可直接与矩形通风风管对接；电机侧置安装于蜗壳侧边，接线盒统一设置在电机顶部，方便现场布线接线；风机底部预留通用吊装孔与落地安装固定位，既可以采用吊杆吊装于建筑吊顶内部，也可以搭配减震支座落地安装在设备机房内。结构细节上，风机蜗壳采用优质镀锌钢板一体冲压成型，拼接处采用满焊密封处理，避免运行过程中出现漏风泄压问题；叶轮采用多翼式前倾叶片，叶片经过动平衡校准，运行过程中振动量控制在极低范围，可有效降低长期运行的轴承磨损，延长设备整体使用寿命；进风口采用收敛式流线型集风器设计，可引导气流均匀顺畅进入叶轮腔室，减少进气紊流带来的风量损失与运行噪音。
