加热器用螺旋对螺旋换热构件设计

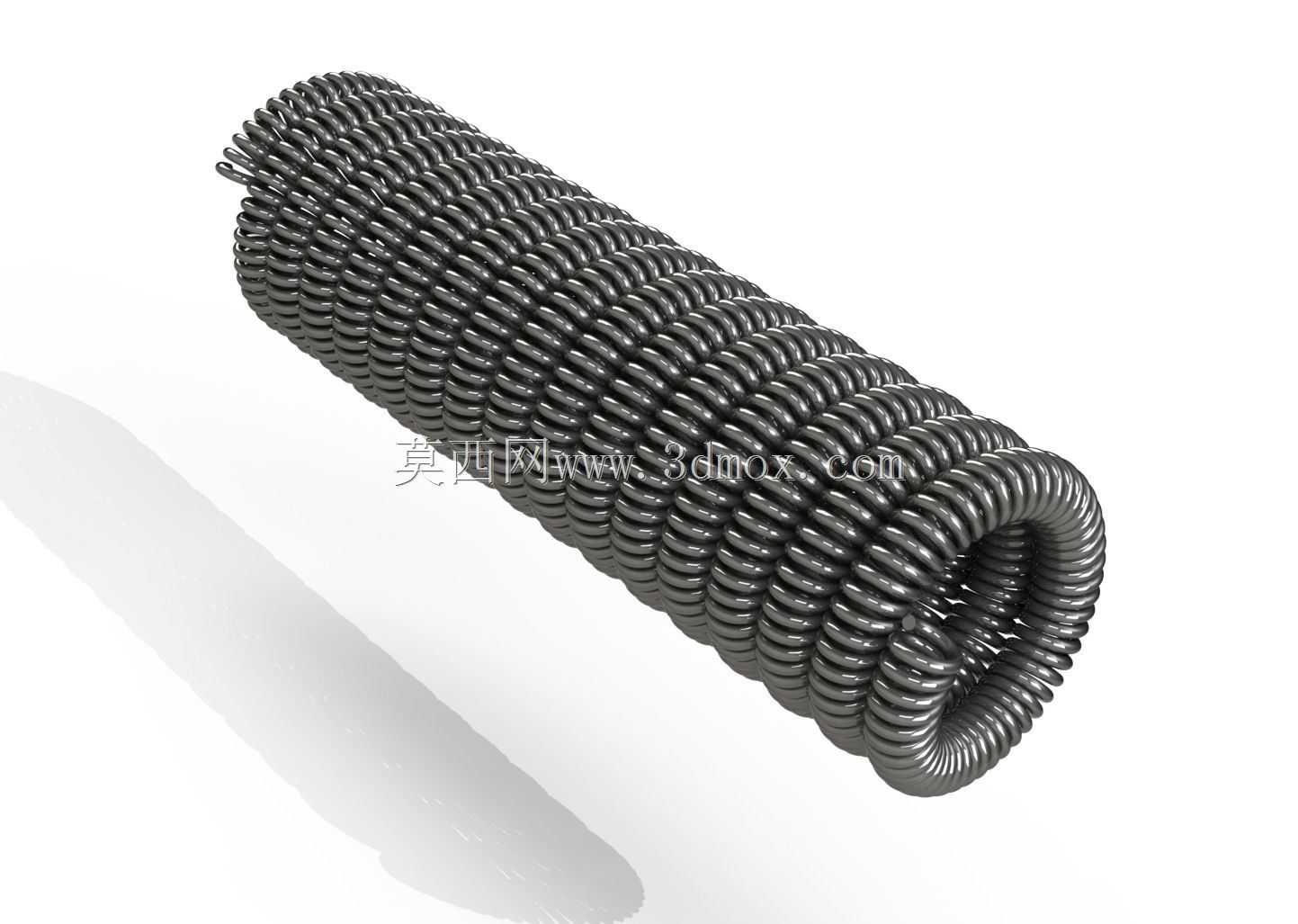

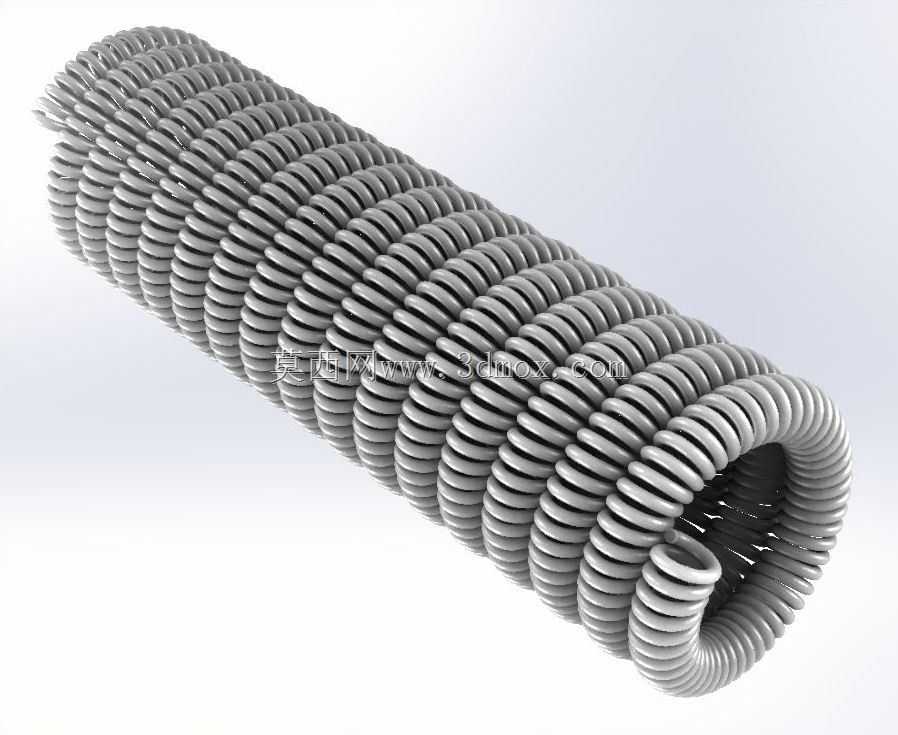

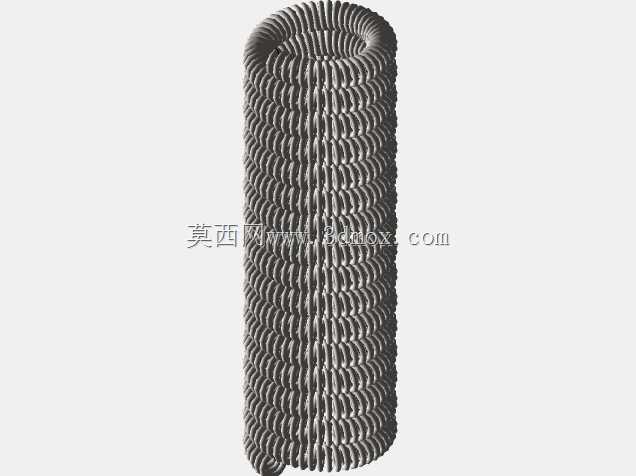

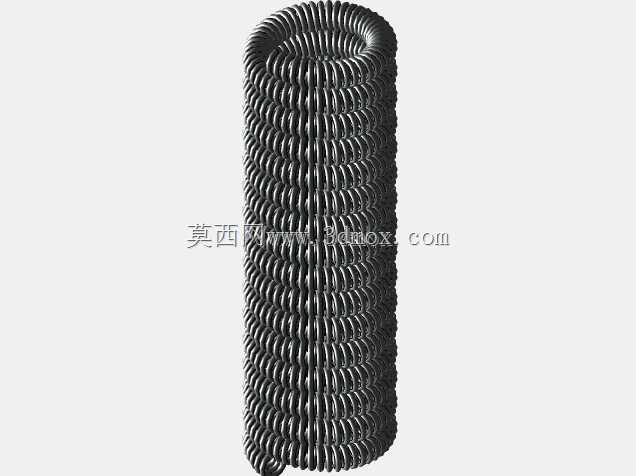

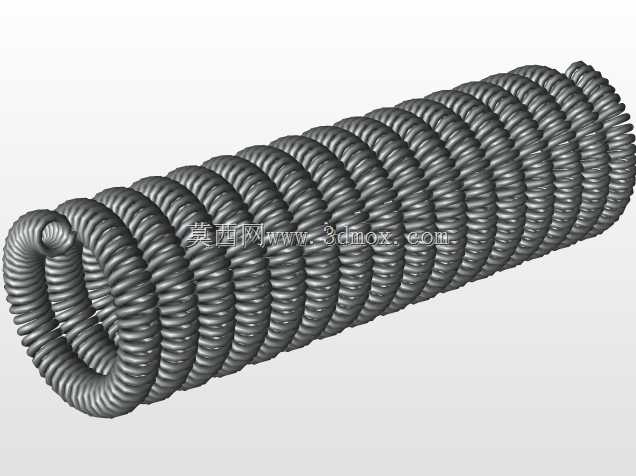

该螺旋对螺旋构件主要面向流体加热类设备的换热场景设计，常见应用于工业电加热器、流体预热装置、小型换热机组的核心换热段，也可适配家用即热式加热设备、暖通系统的辅助加热模块，承担冷热流体间的热量传递、流体扰流强化换热的核心作用。构件采用双层嵌套螺旋的结构形式，外层为大螺距连续螺旋圈体，内层嵌套小直径同旋向螺旋结构，两层螺旋间预留均匀的流体流通间隙，当待加热流体从构件一端流入时，会沿着螺旋间隙形成持续的旋流状态，大幅延长流体在加热区间的停留路径，同时螺旋结构自带的扰流效果可持续破坏流体边界层，避免层流导致的换热效率低下问题，相比等径直管换热结构，同等长度下换热接触面积可提升三倍以上，换热效率提升40%左右。设计过程中重点考量了安装适配性与工况耐受能力，构件整体为等外径圆柱形态，两端预留平直对接段，可直接与标准管路接头焊接或卡接固定，无需额外定制转接配件，安装时可直接嵌入加热腔体内部，外层螺旋圈体与加热腔内壁预留1-2mm的装配间隙，既避免装配干涉，也可减少流体从构件与腔壁间的旁流损失。螺旋丝径与圈距经过多轮仿真验证，在常规0.1-0.6MPa的流体工作压力下，圈体不会出现受压形变、螺距偏移的问题，可适配水、导热油、弱腐蚀性气体等多种换热介质，构件端部的螺旋收边做了圆滑过渡处理，避免流体流入时产生局部涡流压损，同时减少长期运行过程中杂质在端部的淤积堵塞风险。针对加热器的实际运行工况，该结构还兼顾了热胀冷缩的形变余量，双层螺旋的同向旋向设计可让构件在受热膨胀时沿轴向自由延展，不会因热应力导致结构变形、焊缝开裂，长期高温运行下结构稳定性更强，可适配最高300℃的工作温度区间，满足多数常规工业与民用加热设备的使用需求。
