箱式开口导轨衬套结构设计

这款箱式开口导轨衬套是直线传动系统中核心的导向支撑部件，主要应用于数控木工刨床、轻型输送设备、自动化移栽机构、包装生产线等需要实现精准直线往复运动的工业场景中，承担着承载运动载荷、降低运动摩擦阻力、保障运动轨迹直线度的关键作用，能够在高速往复运动工况下保持稳定的支撑性能，减少运动过程中的卡顿、偏移问题，有效提升配套设备的运行精度与使用寿命。

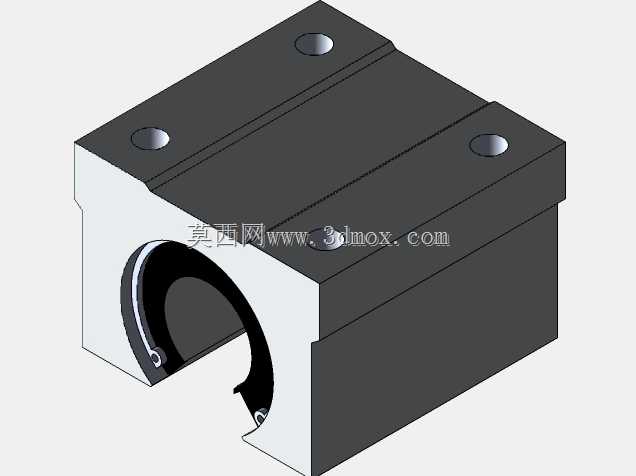

从功能特性来看，该衬套采用开口式结构设计，可适配圆柱光轴导轨的安装使用，开口结构既方便衬套在导轨上的快速装配与后期维护更换，也能在衬套内部耐磨件出现磨损后，通过调整开口间隙补偿磨损量，延长部件的整体服役周期。衬套主体采用箱式方正外形，顶面设置三个均匀分布的安装沉孔，可直接通过螺栓将衬套与运动载台进行刚性连接，安装对位便捷，连接强度可靠，能够承受垂直于导轨方向的径向载荷，同时可兼顾一定的偏载力矩，适配多数轻载直线运动场景的载荷需求。

在设计思路上，该部件充分考虑了实际装配与使用的实用性需求：主体外壳采用刚性较好的金属材质，保障整体结构的抗形变能力，内部与导轨接触的部位设置耐磨减摩结构，降低导轨与衬套相对运动时的摩擦系数，减少运行过程中的噪音与磨损。外形采用规整的长方体结构，四个端面均为平直加工面，既方便生产加工过程中的装夹定位，也能在安装时与载台安装面实现紧密贴合，避免因安装面不平整导致的受力不均问题。

从安装边界来看，该衬套的中心开孔尺寸适配对应直径的标准圆柱导轨，整体长宽高尺寸符合常规小型直线滑台的安装空间要求，顶面安装孔的孔距经过标准化设计，可直接替换同规格的常规导轨衬套产品，无需对现有设备安装结构进行二次改造。衬套侧面的开口弧度经过精准计算，既保证了与导轨的有效接触面积，也预留了足够的间隙调整空间，在安装时可根据实际运动的顺畅度微调锁紧力度，实现运动顺滑度与支撑刚性的平衡，能够在木工加工、轻工生产等多粉尘的工况下保持稳定运行，有效阻隔部分粉尘进入摩擦接触面，降低磨粒磨损带来的精度损失。
