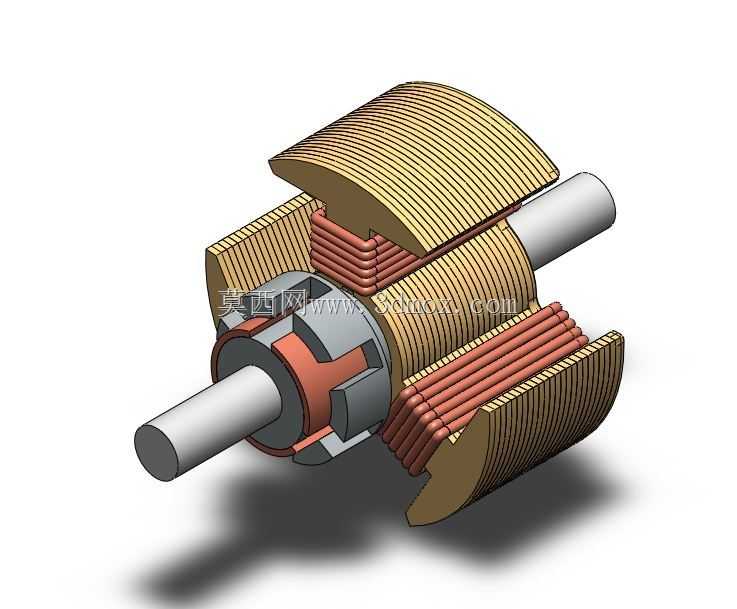

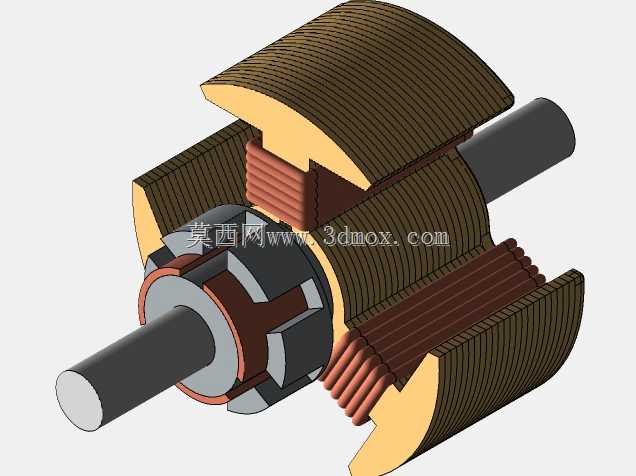

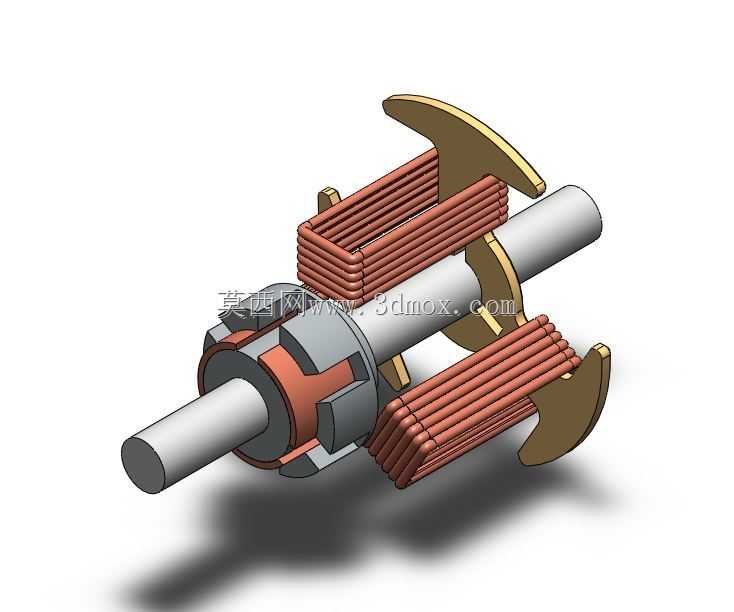

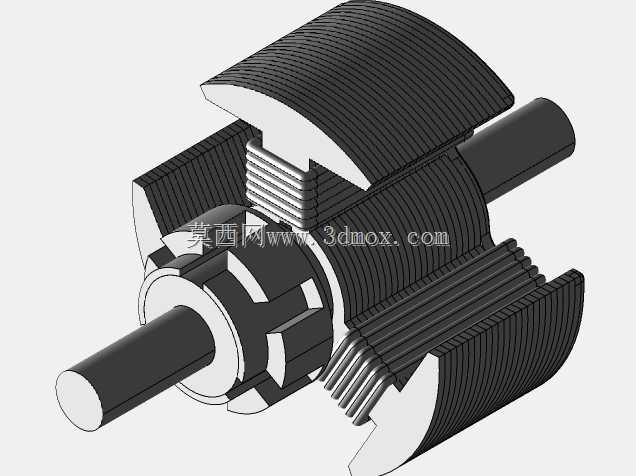

剖视展示直流电机电枢绕组结构

这套直流电机绕组结构，是直流电能与机械能转换环节的核心执行部件，广泛适配小型动力输出设备、精密调速传动装置、工业伺服执行单元等场景，在需要平滑调速、启动转矩充足的传动链路中承担核心能量转换作用，既可以作为电动机运行时的电磁感应载体输出旋转转矩，也可在发电机工况下切割磁感线输出稳定直流电能，覆盖工业传动、小型移动设备、精密控制装备等多个应用领域。从结构设计来看，该模型采用半剖视的展示形式，清晰呈现了绕组与铁芯、转轴、换向结构的装配关系：绕组采用分层排布的嵌装设计，铜线按照预设的槽距均匀嵌入叠压铁芯的槽位内，端部绕组做了规整的弯折成型处理，既保证了电磁感应的有效导体长度，也控制了端部的轴向占用尺寸，避免运转过程中端部与周边固定结构发生干涉。铁芯采用多片硅钢片叠压的结构设计，有效降低交变磁场下的涡流损耗，提升能量转换效率，中心转轴与铁芯内孔采用过盈配合的装配逻辑，保证扭矩传递过程中不会出现相对滑移，换向端的绝缘结构将绕组端部与金属支撑部件完全隔离，避免运行过程中出现击穿、短路等故障。在安装边界设计上，该绕组组件的外径匹配常规小型直流电机的定子内腔尺寸，转轴的轴径、伸出长度符合通用安装接口标准，可直接适配对应机座号的端盖、轴承等标准配件，轴向总长度控制在合理区间内，不会额外占用设备的安装空间。绕组的排布逻辑充分考虑了气隙磁场的均匀性，每匝线圈的匝数、线径经过匹配设计，保证通电后能够形成稳定的径向磁场，与定子永磁体或励磁绕组产生的磁场相互作用输出平稳转矩，同时绕组的绝缘层设计兼顾了耐热等级与散热需求，叠片铁芯的槽口做了倒角处理，避免嵌线过程中划伤铜线绝缘层，端部的绑扎结构设计能够承受转子高速旋转时的离心力，保证长期运转下绕组不会出现移位、松散的问题，整体结构既满足电磁性能的设计要求，也兼顾了加工装配的工艺可行性与长期运行的结构可靠性。
