SMAKN TB6600步进电机驱动器结构设计

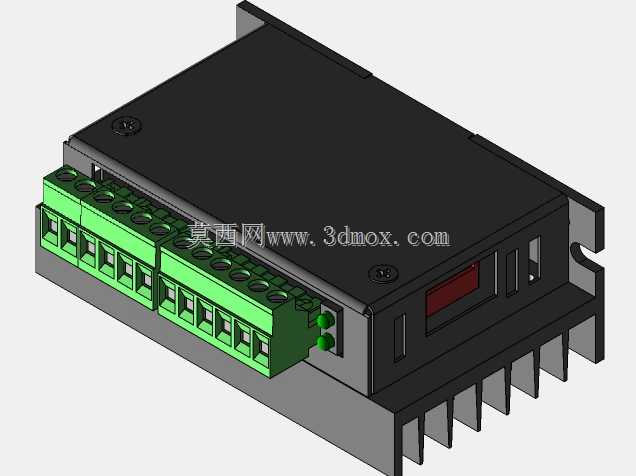

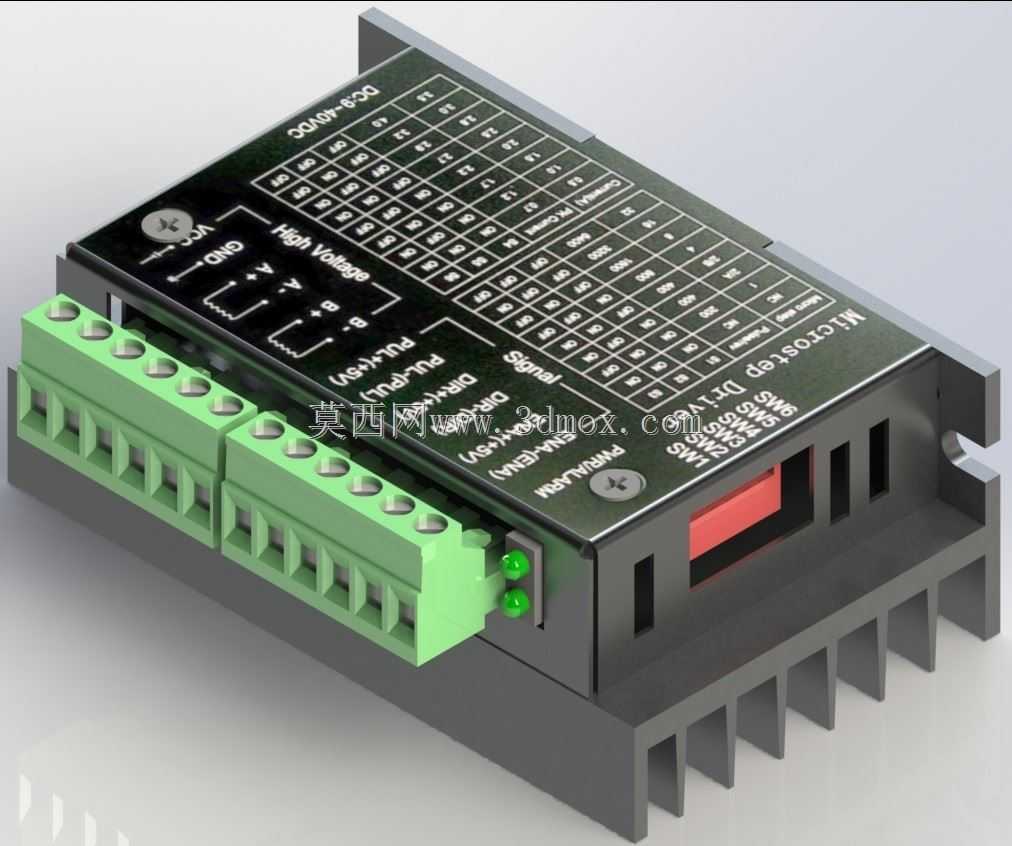

这款步进电机驱动器是运动控制场景中的核心配套部件，广泛应用于数控雕刻机、3D打印设备、小型自动化送料机构、点胶设备、电子加工流水线等需要精准步进位移控制的工业场景中，承担着将控制端的脉冲信号转化为电机角位移输出的关键作用，能够适配42、57系列两相混合式步进电机，为设备提供稳定可靠的动力驱动支撑。从功能特性来看，这款驱动器支持多档细分调节与输出电流档位设置，可根据实际负载工况灵活调整运行参数，在低细分档位下可实现电机高速大扭矩输出，满足设备快速位移的需求，在高细分档位下可大幅降低电机运行的振动与噪音，提升低速运行时的位移精度，适配对运行平稳度有较高要求的加工场景；驱动器自带过流、过热、欠压保护机制，当负载出现异常堵转、工作温度超出安全阈值或是供电电压异常时，可快速切断输出回路，避免驱动模块与配套电机出现不可逆损坏，提升整套运动机构的运行可靠性。在设计思路上，这款驱动器采用一体化散热结构设计，将功率元件与底部铝制散热壳体直接贴合，缩短热传导路径，配合壳体侧面的梳状散热鳍片，可在自然风冷条件下快速带走功率元件工作产生的热量，保障驱动器长时间满负载运行时的温度处于安全区间；接口部分采用带锁紧结构的绿色接线端子排，将强电供电接口、电机绕组接口、弱电控制信号接口分区排布，既能够避免接线时强电弱电混淆接错，也可通过端子的锁紧结构防止设备运行振动导致接线松脱，提升现场接线的可靠性与维护便捷性；板面的拨码开关采用清晰的丝印标识，每个档位对应的参数值直接印刷在拨码旁，操作人员无需查阅额外说明书即可快速完成参数设置，降低现场调试的操作门槛。从外形尺寸与安装边界来看，这款驱动器采用紧凑型长方体结构，整体外形规整无外凸的易损部件，底部预留标准的安装固定孔位，可直接通过螺丝固定在设备的电控箱安装板或是设备机架的平面上，安装孔位间距适配行业通用的驱动器安装尺寸，可直接替换同规格的其他型号驱动器，无需额外改动安装位结构；接线端子全部朝向同一侧排布，预留了充足的接线操作空间，即便在电控箱内布线密集的场景下，也可顺利完成接线与后续的线路检修操作，不会出现端子被周边部件遮挡无法操作的问题；整体结构的边角做了钝化处理，避免安装操作时划伤操作人员，同时也减少了设备运输安装过程中边角磕碰损坏的概率。
