薄材数控切割专用拖刀结构设计

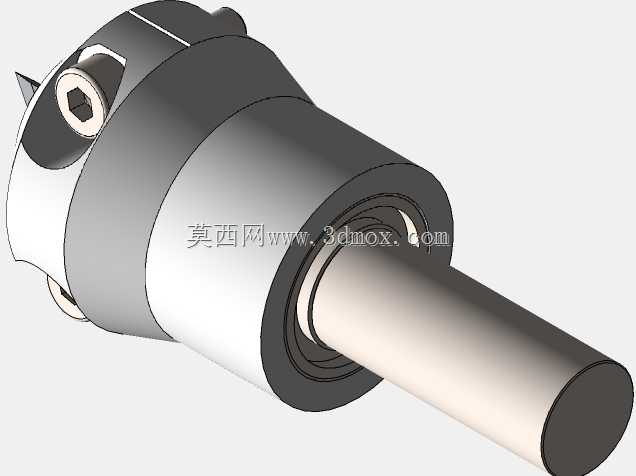

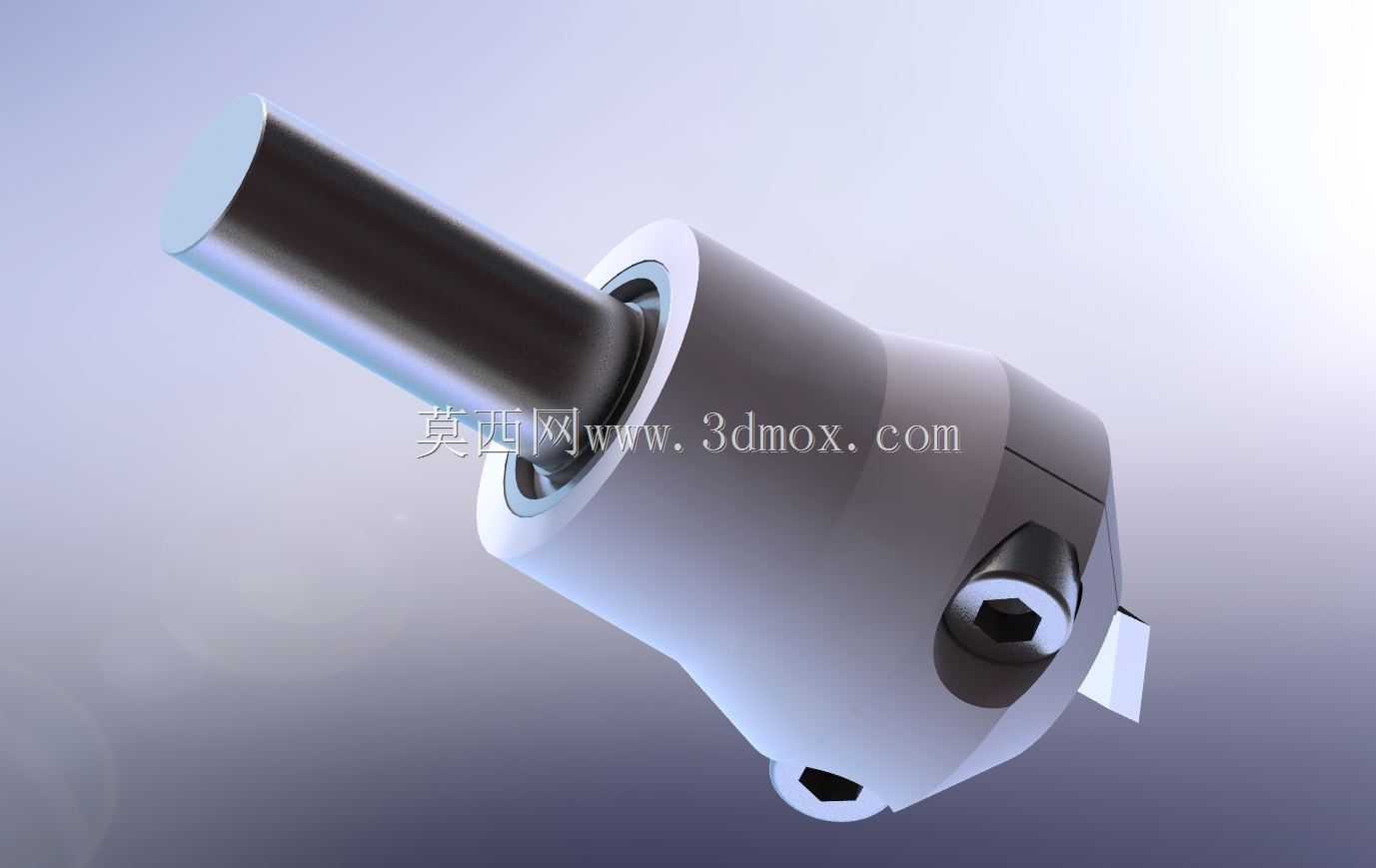

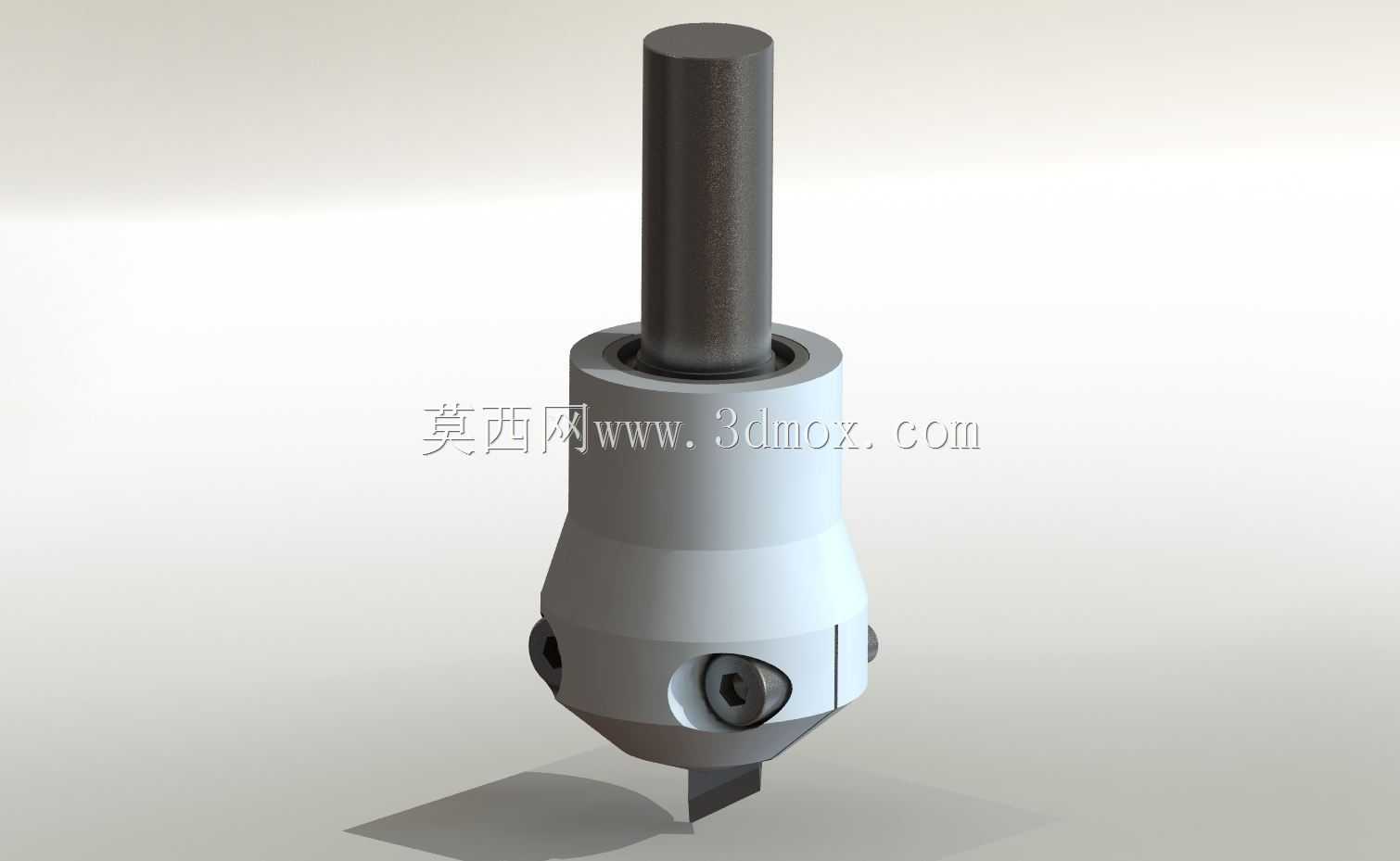

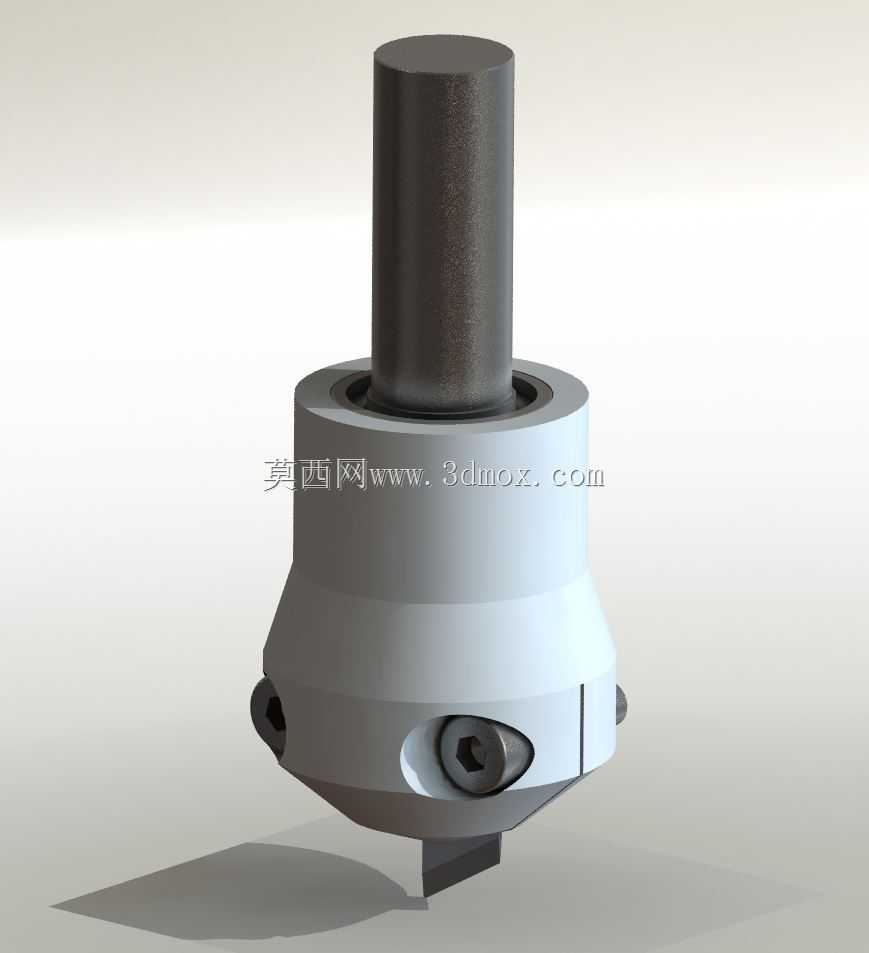

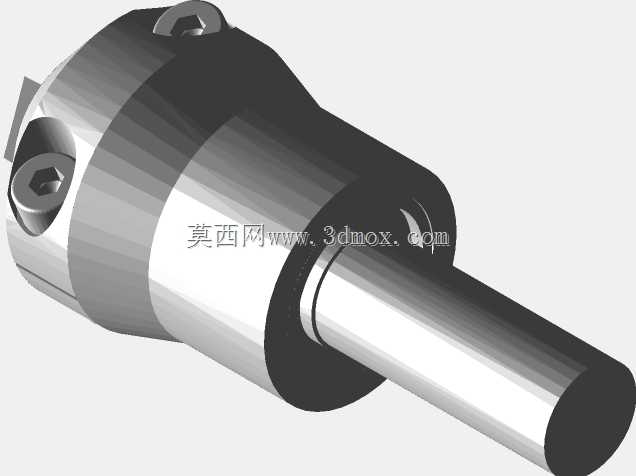

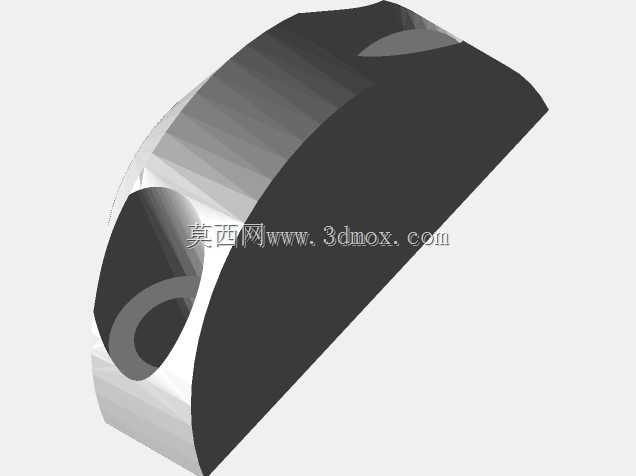

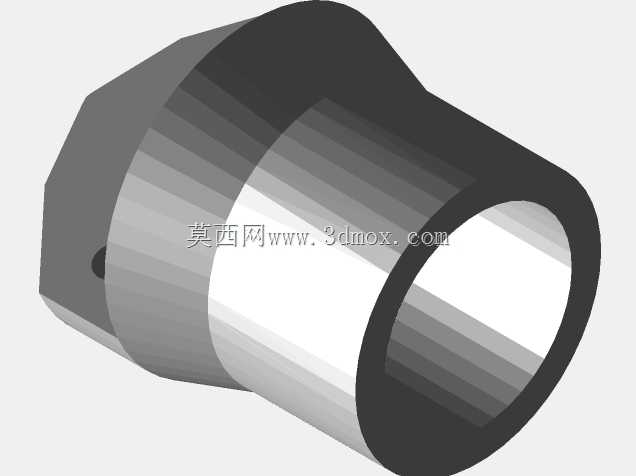

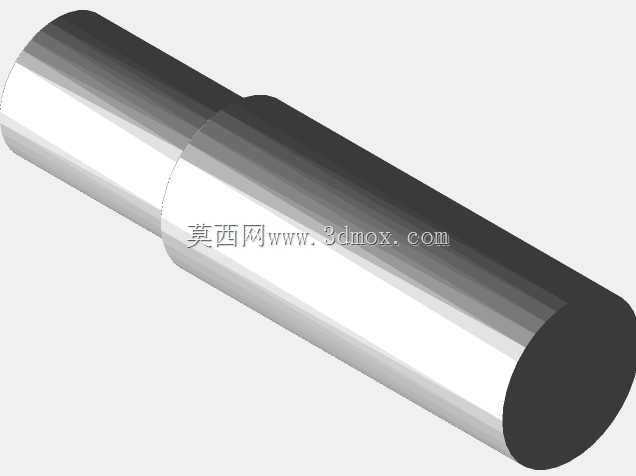

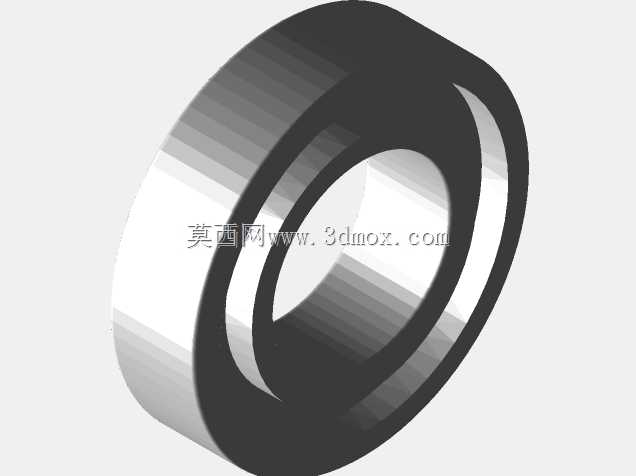

这款拖刀是面向纸、纸板等柔性薄材数控切割场景开发的专用切削执行部件，主要适配平板数控裁切设备的刀座安装位，承担广告包装行业瓦楞纸板、灰板、卡纸，以及印刷行业薄型纸张、不干胶面材的定形裁切作业，相比传统振动刀裁切方案，它在连续直线切割场景下具备更高的走刀效率，切口无毛刺、无拉扯毛边，能有效减少薄材切割后的边缘修整工序。从功能特性来看，这款拖刀采用被动旋切结构设计，刀体自身不配置独立驱动单元，依靠设备主轴带动刀座移动时的切削进给作用力，让刀片始终顺着走刀方向自动调整切削角度，无需额外的角度控制伺服机构，大幅简化了裁切头的结构复杂度，降低设备整体制造成本与后期维护难度。刀体上部为标准圆柱装夹柄，可适配市面主流数控裁切设备的快换刀座，装夹后同轴度误差控制在极小范围内，避免高速走刀时出现刀头晃动导致的切口偏斜问题；中部为刀体主体承载结构，采用阶梯式变径设计，在保证结构刚性的前提下尽可能缩减刀体下部的外径尺寸，减少走刀过程中刀体与已切割材面的剐蹭，避免划伤加工工件表面；下部设置有刀片快锁机构，通过侧向锁紧螺钉即可完成刀片的快速更换与伸出长度微调，操作人员无需拆解整个刀体就能完成刀片维护，适配不同厚度薄材的切割深度需求，刀片安装位设置有定位卡槽，能保证每次更换刀片后刀尖位置的重复定位精度，减少换刀后的对刀调试时间。在设计思路上，这款拖刀优先考虑了薄材切割的实际工况需求，针对薄材刚性差、易被压溃变形的特点，刀体下部的压合端面做了精密研磨处理，走刀过程中该端面会始终贴合待切割材料表面，在刀片切割位置周边形成稳定的压持区域，避免材料随刀片进给方向发生移位拉扯，保证切口的直线度与边缘平整度；刀体内部的刀片夹持槽采用高精度线切割加工，槽宽与标准刀片厚度精准匹配，刀片装入后无侧向晃动间隙，保证切削过程中刀片的稳定性，即使在高速走刀切割高密度纸板时也不会出现刀片颤振问题。从安装边界来看，这款拖刀的上部装夹柄直径与常规裁切刀座的装夹孔尺寸完全适配，装夹后刀体的整体悬伸长度经过优化设计，既保证足够的刀片伸出调节行程，又不会因为悬伸过长导致刀体刚性下降，可适配最大切割厚度范围内的各类薄材加工需求，刀体周向无突出的外置结构，走刀过程中不会与设备的压料机构、台面定位装置发生干涉，能适配复杂轮廓的连续裁切作业。
