矿物环氧浇筑数控机床基座结构

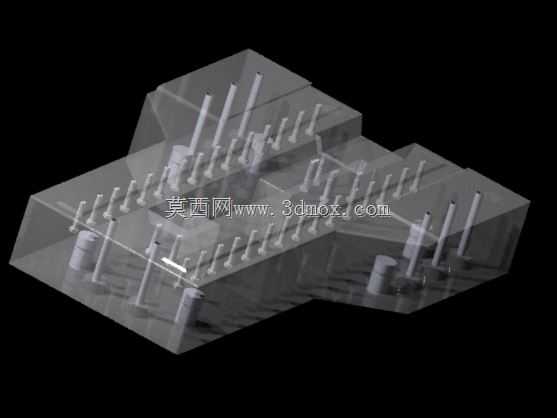

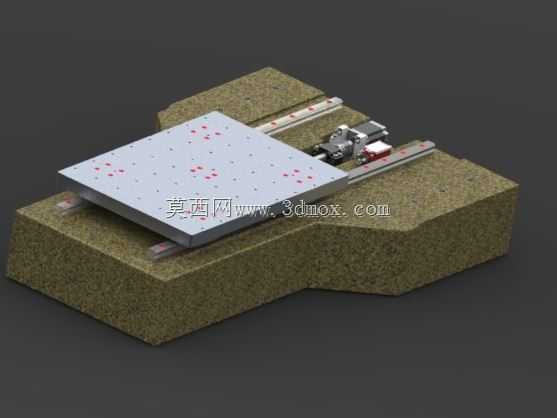

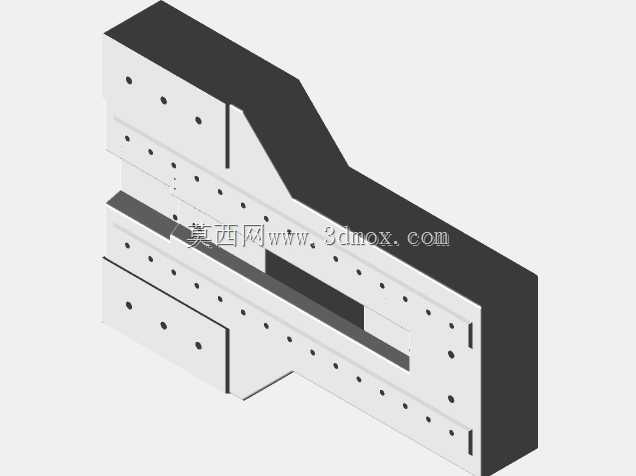

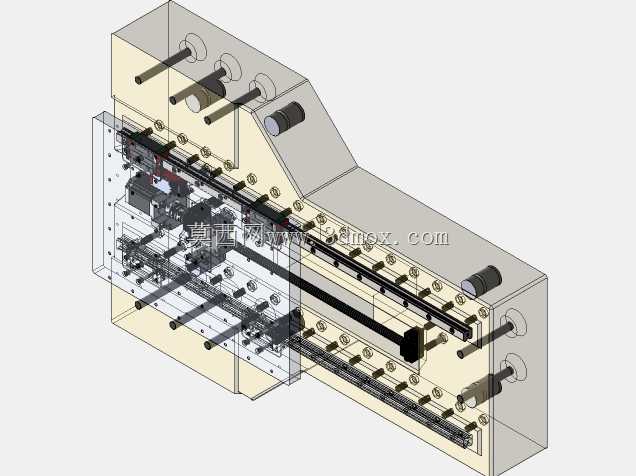

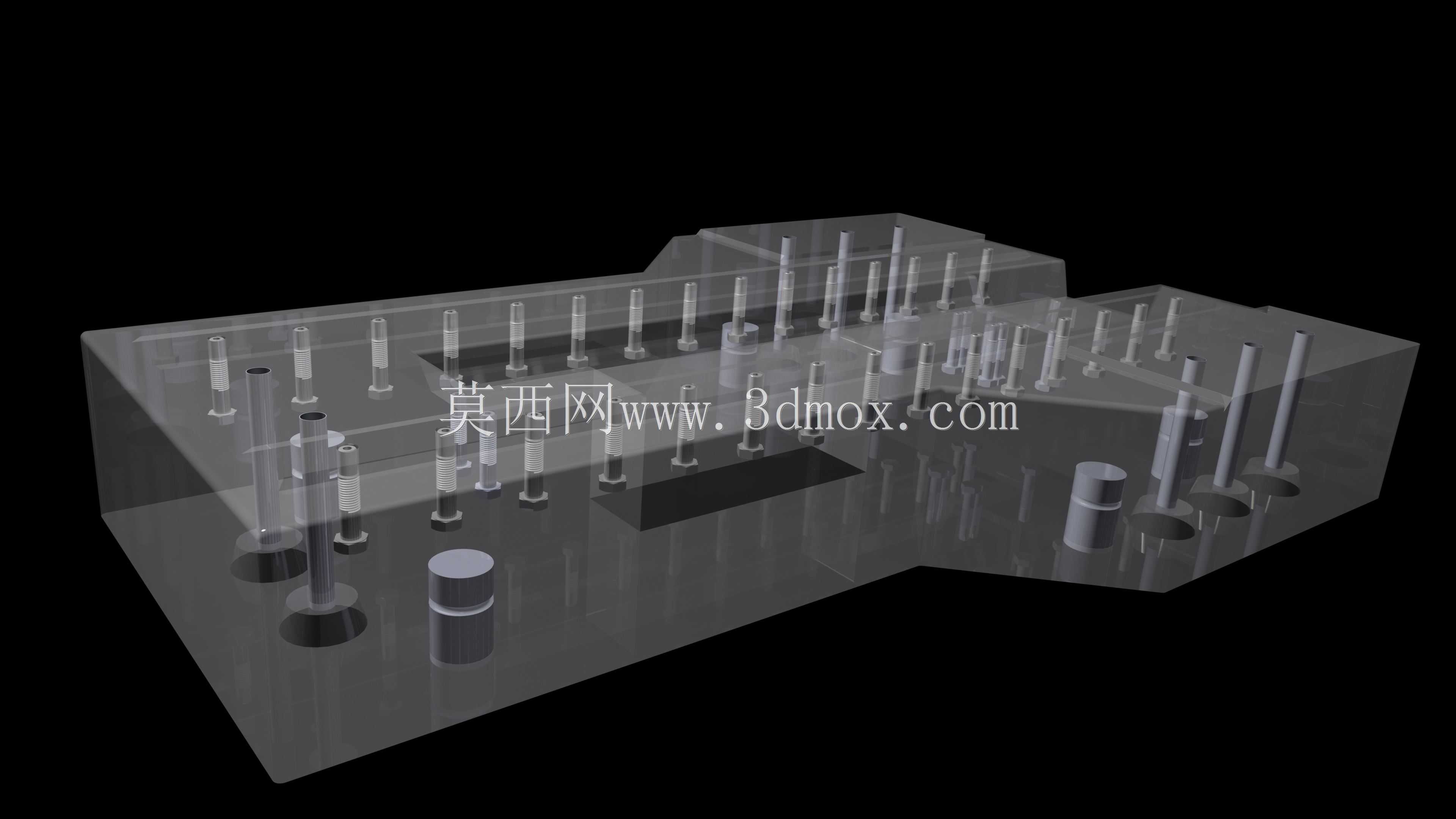

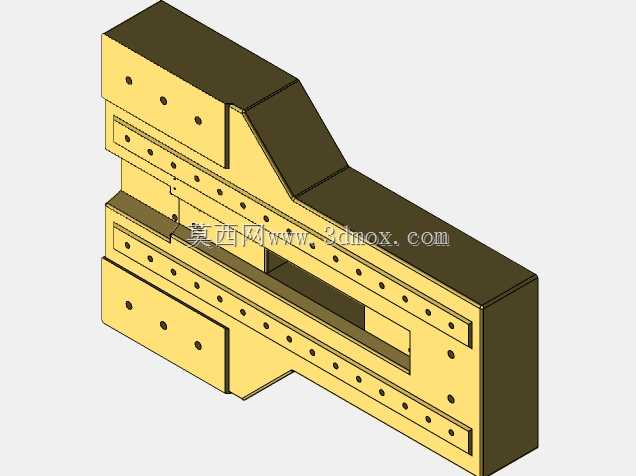

在精密数控加工领域，机床基座的性能直接决定整台设备的加工精度、运行稳定性与长期服役寿命，传统铸铁基座存在生产周期长、减震阻尼有限、热变形系数较高的短板，而这款采用固体矿物环氧混凝土浇筑成型的数控机床基座，正是针对高精度加工场景的核心承载部件优化方案。该基座主要应用于中小型精密数控铣削、钻攻加工设备，可承载主轴滑台、进给导轨、工件装夹平台等全部核心运动部件，在高速进给、重切削加工过程中，能够充分吸收主轴运转、刀具切削产生的高频振动，避免振纹传递到工件加工表面，有效提升零件加工的表面质量与尺寸一致性，同时降低车间加工过程中的噪音传导，优化生产作业环境。从功能特性来看，这款矿物环氧浇筑基座相比传统铸铁件拥有更高的阻尼系数，减震性能可达铸铁基座的数倍，同时热变形量远低于金属材质基座，在车间环境温度波动、主轴长时间运转发热的工况下，能够保持极高的结构尺寸稳定性，避免因基座形变导致的导轨平行度偏差、主轴对中偏移等问题，大幅降低设备长时间运行的精度漂移。在设计思路上，该基座采用一体化浇筑成型工艺，在浇筑阶段就预先嵌入了全部M12规格的安装螺丝嵌件，所有导轨安装面、主轴安装位、工件台固定位的嵌件位置都经过精准定位，无需后期二次钻孔攻丝，既避免了后期加工对基座整体结构强度的破坏，也大幅提升了设备总装环节的装配效率，减少装配累计误差。基座的整体外形采用不对称阶梯式布局，根据不同位置的承载需求设置差异化的壁厚，在受力集中的导轨安装区域、主轴承载区域做了局部加厚强化，在非承载区域做了轻量化的结构优化，既保证整体结构刚性，也合理控制基座自身重量，降低设备运输与安装的难度。在安装边界设计上，所有外露安装孔位的位置公差、平面度要求都严格匹配通用中小型数控机床的安装标准，可直接适配常规规格的线性导轨、滚珠丝杠传动组件与主轴安装座，基座底部预留了水平调节脚轮与地脚螺栓的安装位置，可满足不同车间地面条件的安装调平需求，无需额外制作过渡安装底座，能够直接作为设备核心承载基体投入整机装配。
