花岗岩基座螺纹锚固件装配结构

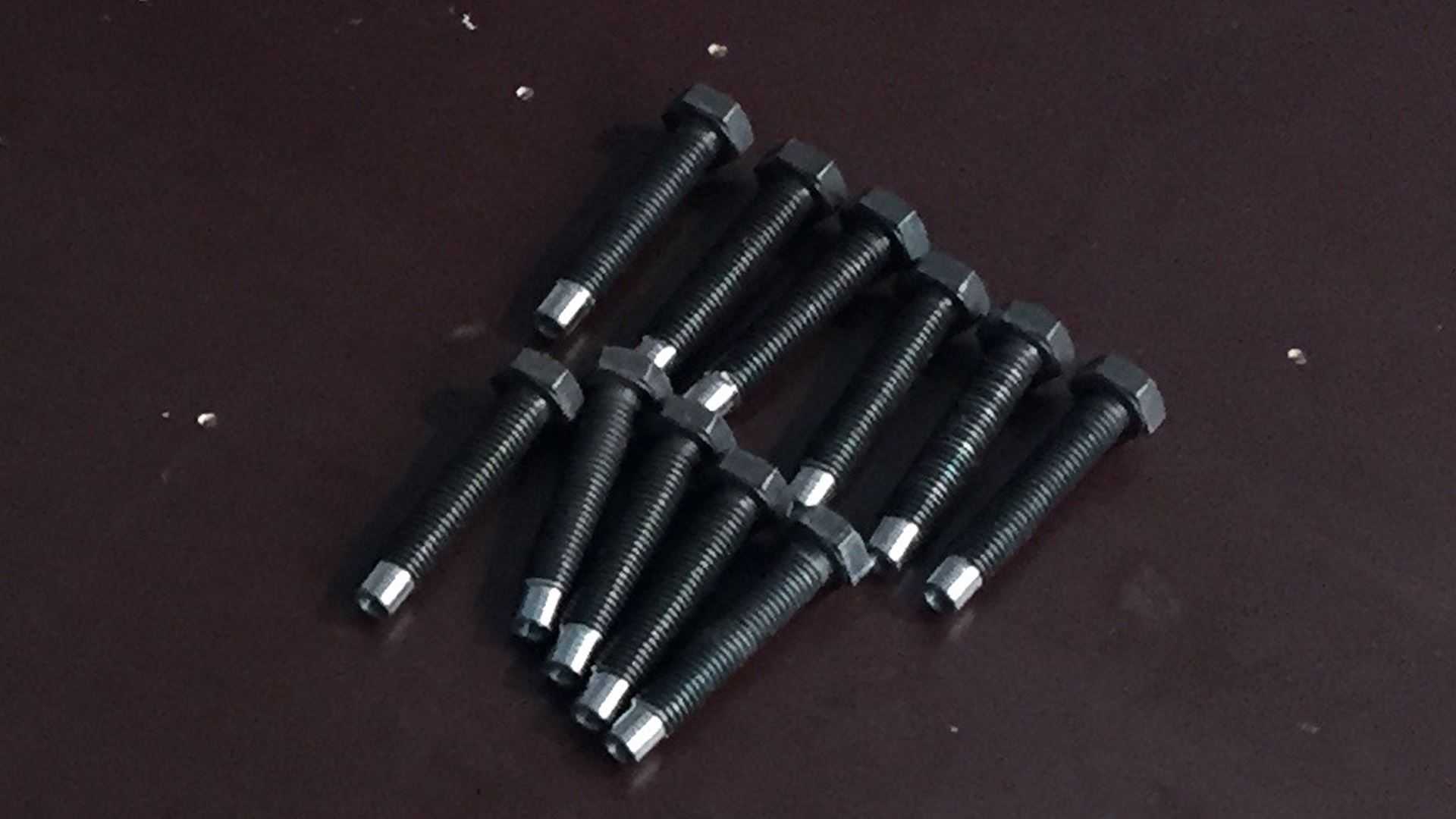

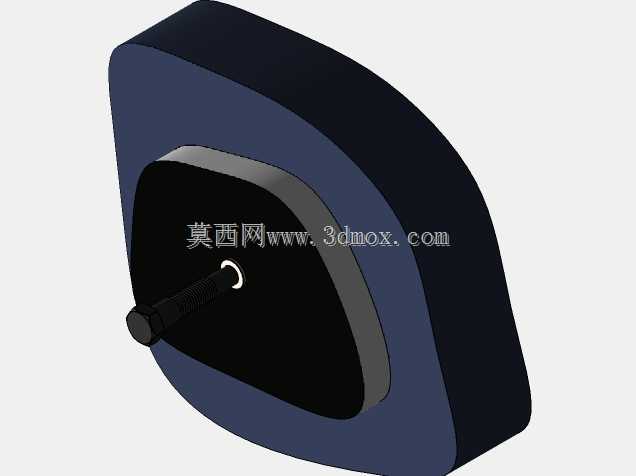

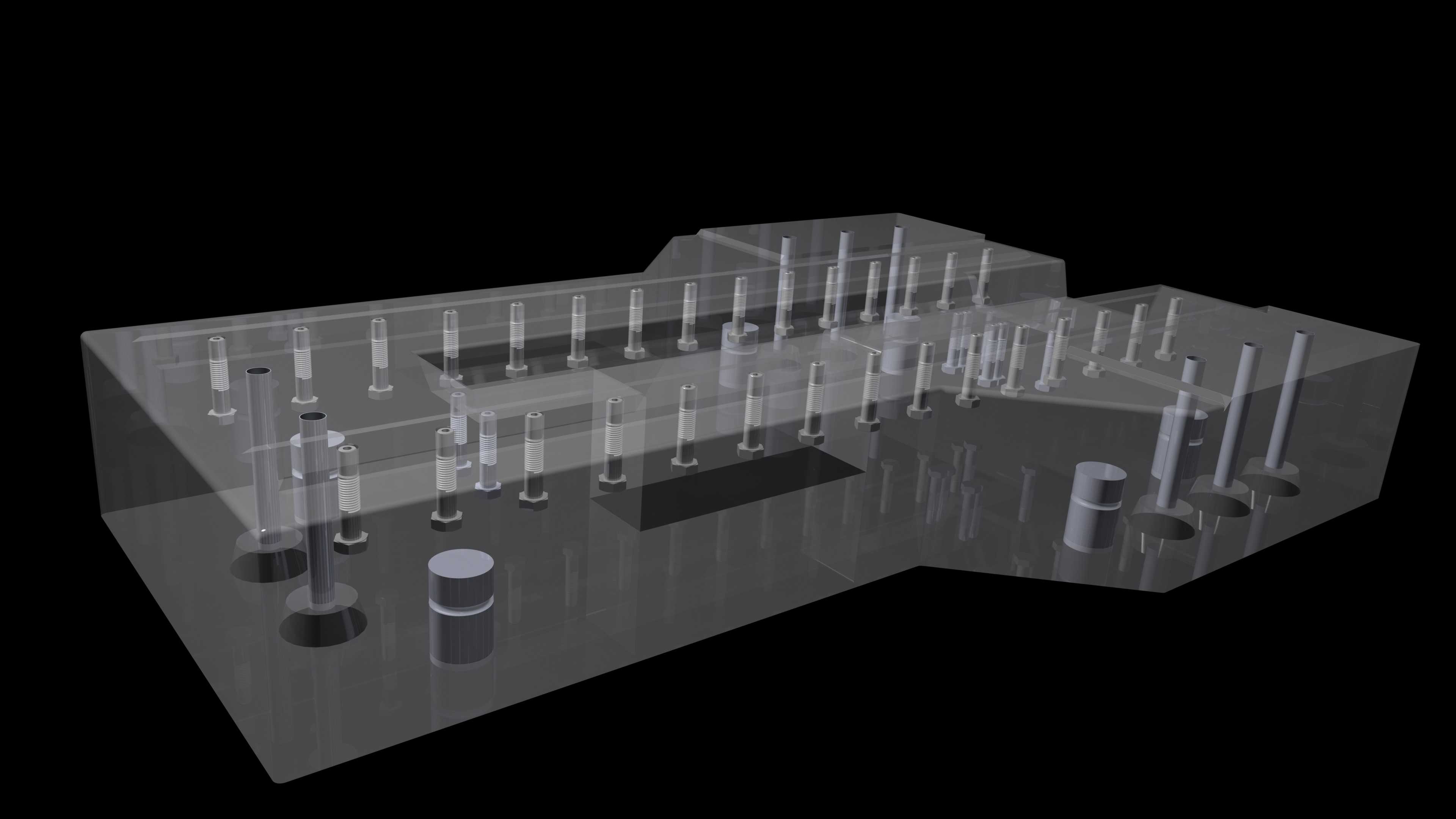

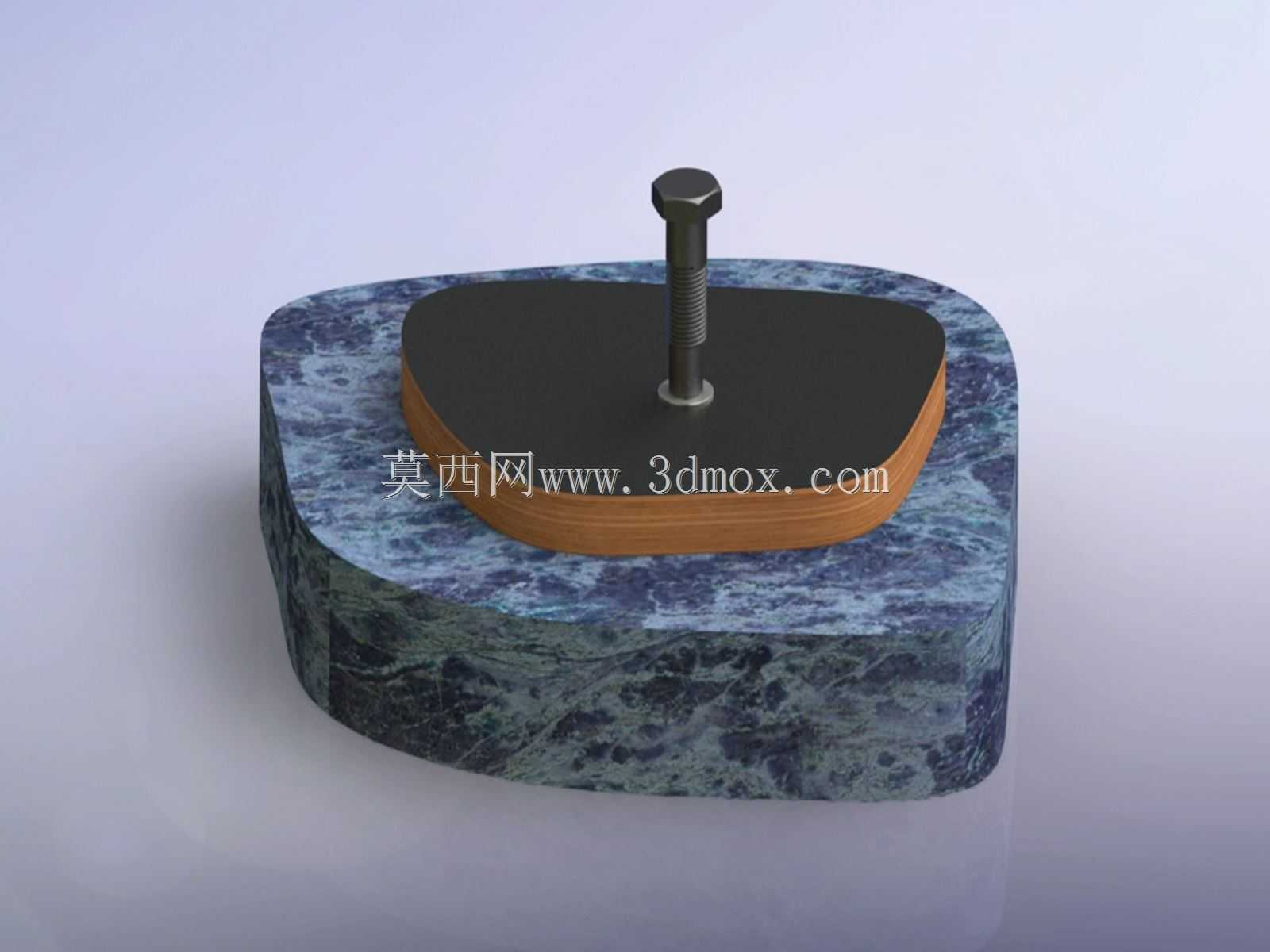

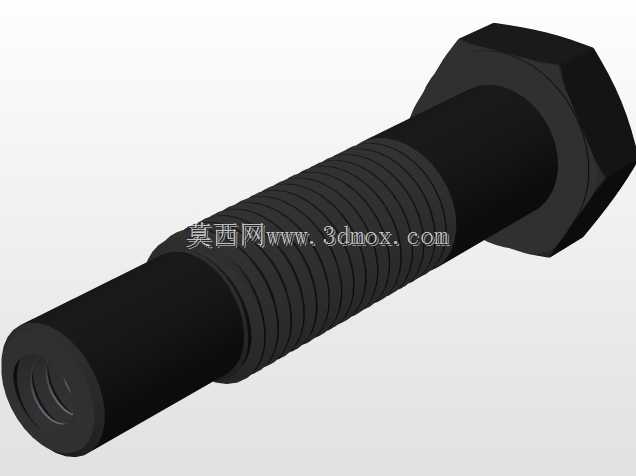

这套装配结构主要面向精密工装、检测平台及石材基座的锚固连接场景。在实际产线中，花岗岩构件常作为测量支架、装配定位台或小型设备底座使用，其表面硬度高、变形小，但脆性大，不能像钢件那样随意攻丝或焊接，因此需要通过预埋件把外部载荷传递到石材内部。图中展示的正是一种典型的螺纹锚固方式：黑色垫板覆盖在石材开孔区域，铜质衬套嵌入孔内，外六角螺栓从上向下贯穿并形成拉紧关系。这种布置能够把集中压紧力分散到较大接触面积上，避免螺栓头直接压伤花岗岩表面，同时衬套可补偿孔壁局部不平整，降低边缘崩裂风险。从结构思路看，设计重点不在复杂曲面，而在边界控制。垫板外形采用带圆角的近似三角轮廓，既避开石材基座的外缘薄弱区，又能覆盖衬套与螺栓的受力范围；衬套高度与石材厚度、垫板沉槽深度相互配合，使螺栓拧紧后各层之间形成稳定预紧。建模时需要分别处理石材基体、衬套、垫板和螺栓的配合关系：石材开孔直径要给衬套留出安装间隙，衬套内外径分别匹配螺栓杆径和石材孔，垫板中心孔与螺栓杆保持小间隙，而六角头与垫板表面之间保留完整承压面。安装边界方面，螺栓伸出长度需满足扳手空间和螺纹啮合长度要求，不能只看外观比例；垫板边缘到石材边缘的距离应足够，防止拧紧时石材侧面受胀开裂；衬套下端不宜穿透基座过深，以免影响底面放置平面。对于结构工程师而言，这类模型的价值在于还原真实装配层级，而不是单纯建立外形。它可以用于检查干涉、评估压紧路径、制作工程图，也能作为类似石材平台、大理石量具、工装底板锚固方案的参考。实际选型时，还需结合螺栓规格、基座厚度、载荷方向和振动条件调整衬套长度、垫板面积以及预紧力，确保连接在长期使用中不松动、不压溃、不造成石材隐性裂纹。
