带面齿轮传动的同轴式换向传动结构

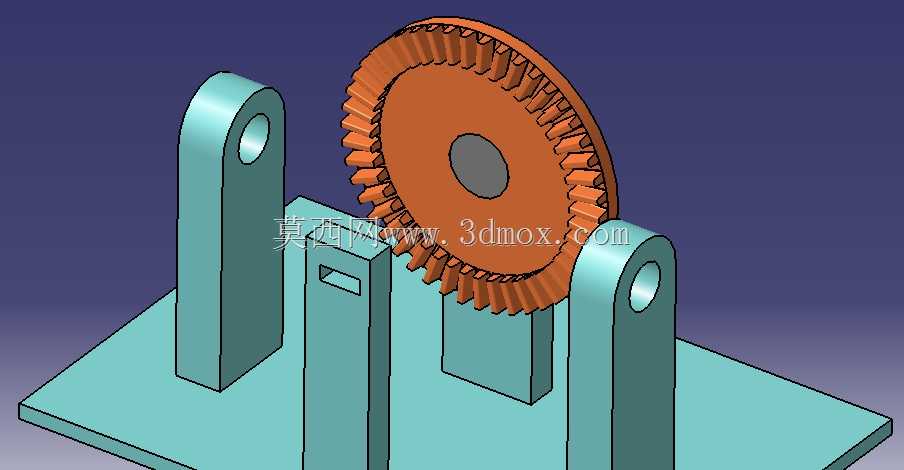

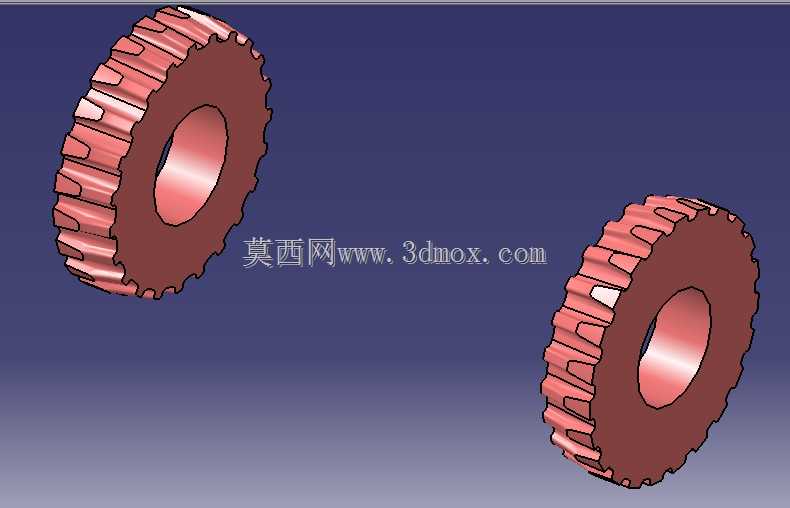

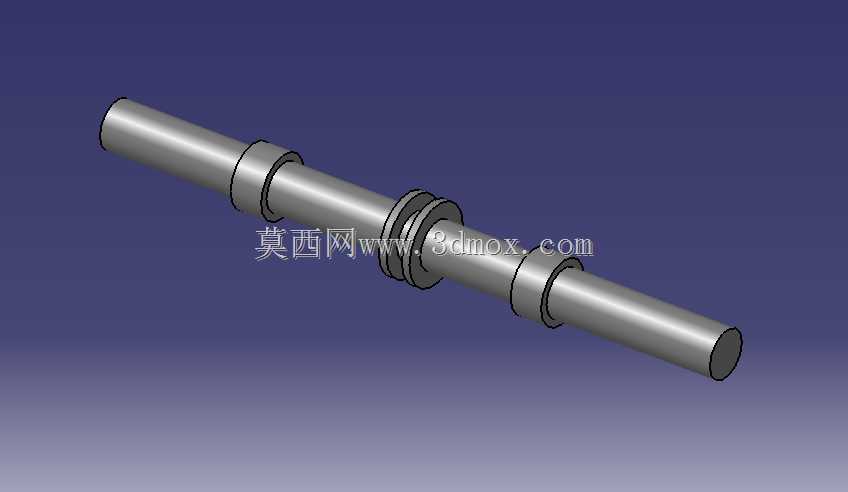

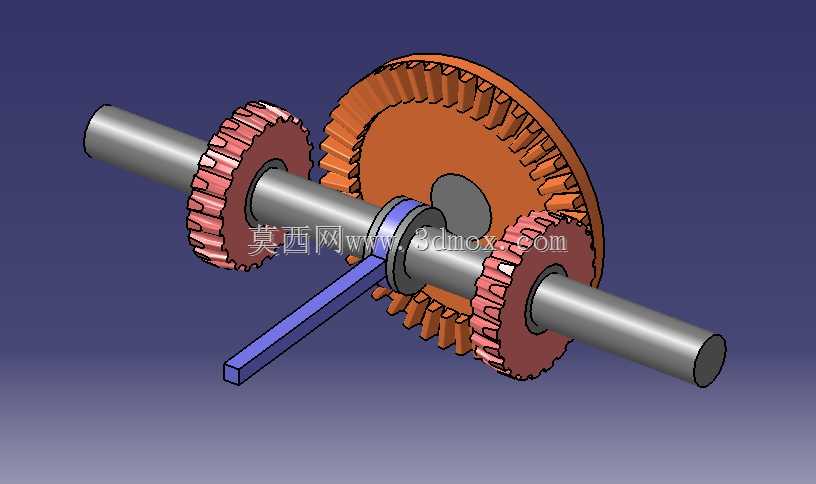

该换向传动结构核心采用面齿轮与两组圆柱齿轮配合的传动方案，主要应用于中小功率传动场景下需要同轴输入输出且快速切换转向的工况，常见于小型台式输送设备的换向单元、教学演示传动实验台、小型手动进给机构以及简易轻工设备的传动链路中，能够在不改变输入轴转动方向的前提下，通过拨叉滑动中间轴上的啮合齿轮，实现输出轴正转、反转、空挡三种工作状态的切换，满足设备往复动作、双向进给的实际使用需求。从功能特性来看，该结构利用面齿轮可同时与两个轴线平行的圆柱齿轮啮合的特点，省去了传统锥齿轮换向结构所需的垂直轴布置空间，整体传动链路完全布置在同一条轴线上，大幅压缩了传动单元的径向安装尺寸，适配安装空间狭窄、要求输入输出同轴的设备布局场景；啮合过程中面齿轮与圆柱齿轮的重合度高于常规直齿轮传动，传动过程更平稳，冲击噪音更小，适合中低转速下的频繁换向操作。设计思路上，该结构将两个参数完全一致的圆柱齿轮通过滑键安装在中间传动轴上，两个齿轮分别与面齿轮的两侧轮齿保持常啮合状态，且两个齿轮随面齿轮转动时的转向完全相反，拨叉卡入两个齿轮中间的拨槽内，拨动滑移齿轮组沿轴向滑动，当左侧齿轮与输出轴端的结合齿啮合时，输出轴随左侧齿轮同向转动，当右侧齿轮与输出轴端结合齿啮合时，输出轴随右侧齿轮反向转动，当两个齿轮均不与结合齿啮合时，传动链路断开，输出轴停止转动，整体逻辑简单可靠，加工装配难度低，不需要复杂的同步器结构即可实现顺畅换向。从安装边界来看，整体结构的核心传动部件均围绕直径统一的传动轴布置，最大外轮廓为面齿轮的齿顶圆直径，轴向总长度可根据实际安装需求调整轴段长度，安装时仅需要固定传动轴两端的轴承座即可完成主体定位，拨叉的操纵端可延伸至设备壳体外部，不需要额外设计复杂的操纵连杆结构，适配各类小型设备的紧凑安装需求，日常维护仅需要定期在齿轮啮合面涂抹润滑脂即可，维护成本极低。
