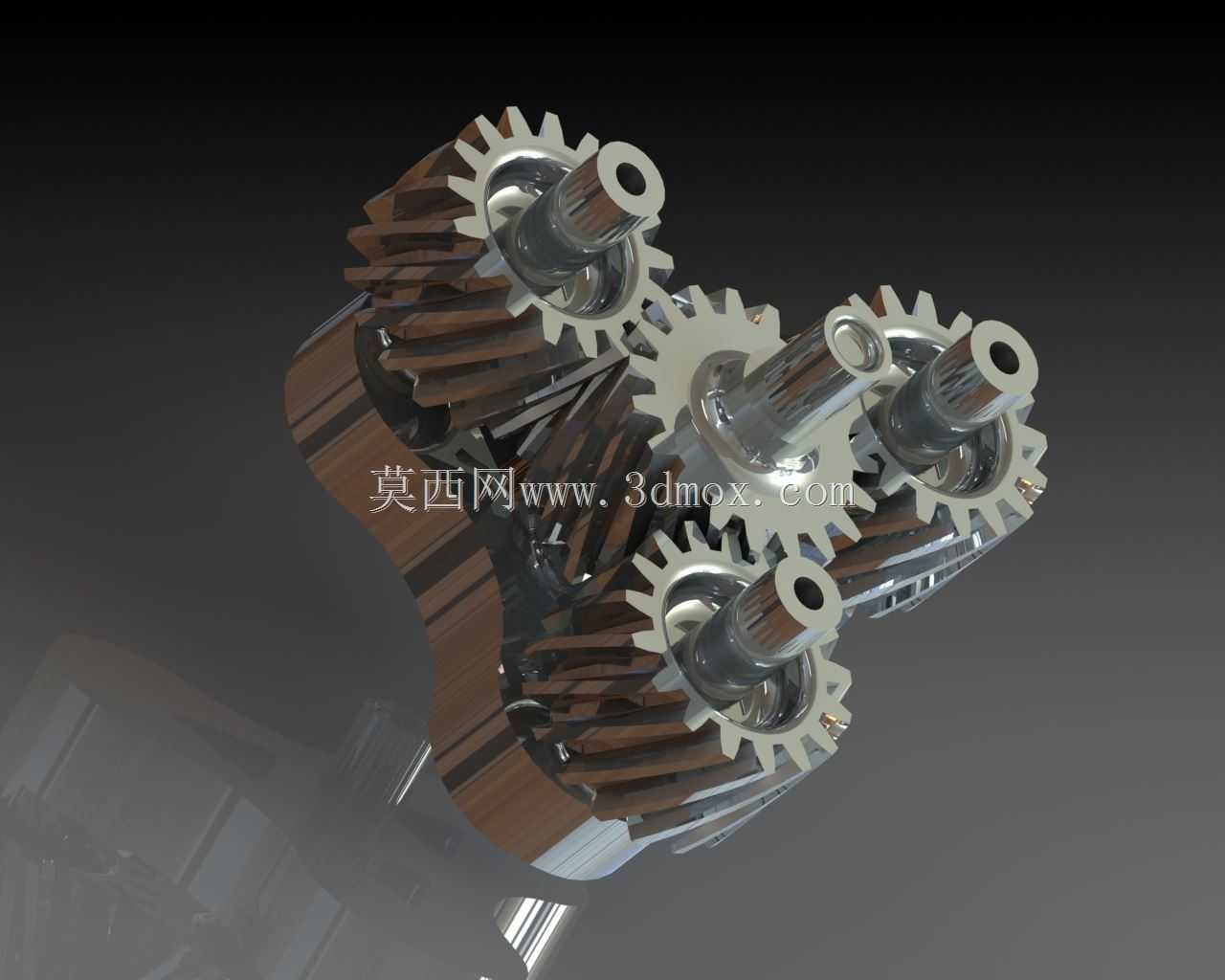

行星齿轮传动组件结构展示

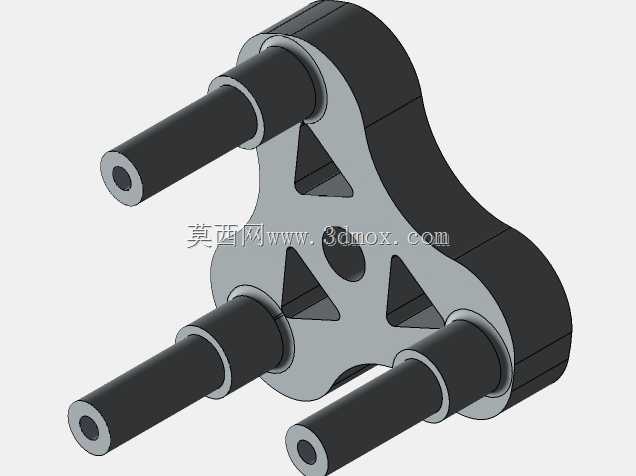

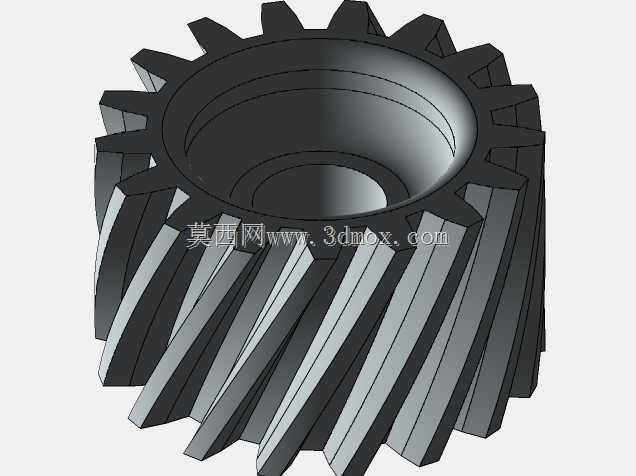

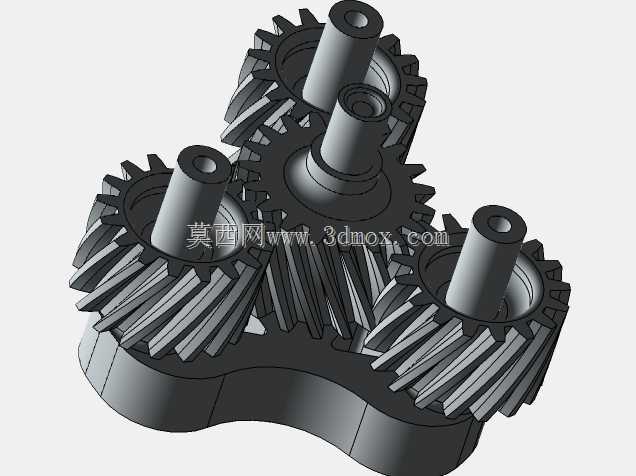

这款行星齿轮组件是动力传动系统中的核心减速增扭部件，广泛应用在需要紧凑空间下实现大传动比输出的场景中，常见于工业伺服传动系统、新能源车辆动力传递单元、自动化生产线的动力分配模块、重型工程机械的行走驱动机构等领域，能够在有限的安装空间内完成高扭矩的平稳传递，相比传统定轴齿轮组，在同等传动比条件下体积可缩小近三分之一，承载能力却能提升百分之四十以上。组件整体采用同轴布局设计，中心太阳轮与四个均匀分布的行星轮实现外啮合传动，行星轮同时与内侧的内齿圈啮合，动力输入时太阳轮带动行星轮沿内齿圈公转同时自身自转，通过行星架将汇总后的动力向外输出，这种结构天然具备功率分流的特性，运转时各行星轮均匀分担载荷，单齿承受的接触应力大幅降低，整体运行的平稳性和抗冲击能力远优于普通平行轴齿轮结构。设计过程中充分考虑了安装边界的适配性，整体采用圆柱状同轴外形，输入端与输出端均采用花键连接结构，能够快速与上下游的动力轴、负载端实现无间隙配合，避免传动过程中出现回差影响传动精度；齿轮齿面采用斜齿设计，相比直齿结构啮合重合度更高，运转时的噪音更低，传动过程更顺滑，即使在高速输入工况下也能保持较低的振动水平。行星轮的安装轴与行星架之间预留了标准轴承位，可适配常规深沟球轴承或滚针轴承的安装，保证行星轮高速自转时的回转精度，内齿圈的外圆预留了止口定位结构，能够直接嵌入设备壳体的定位槽内，不需要额外设计复杂的固定结构即可完成组件的定位安装，整体安装边界规整，没有突出的异形结构，方便在设备设计阶段进行布局预留，能够适配多种不同规格的传动腔体安装需求。在实际使用中，这款组件可根据需求搭配不同的输入转速，通过调整太阳轮、行星轮与内齿圈的齿数配比，可实现3到10区间内的固定传动比输出，满足不同场景下的减速增扭需求，运转时多齿同时啮合的特性让组件具备更强的过载能力，即使在瞬时冲击载荷下也不容易出现断齿失效的问题，能够长期在重载工况下保持稳定的传动性能。
