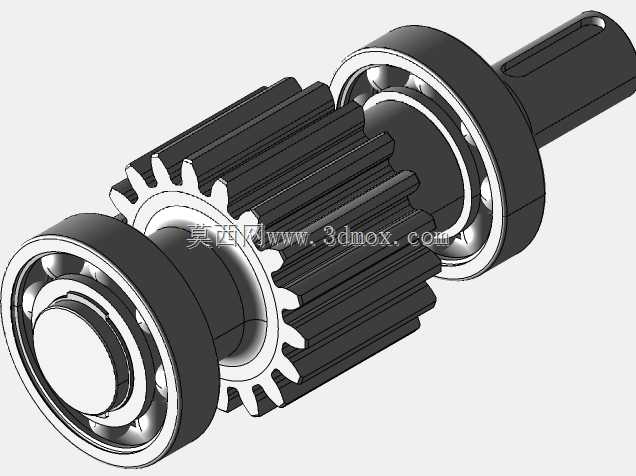

带轴承弹性挡圈直齿轮轴组件

该直齿轮轴组件是机械传动系统中承担扭矩传递、转速匹配功能的核心基础部件，广泛应用于中小功率的工业传动场景，涵盖轻工输送设备、小型机床进给机构、自动化生产线动力传输单元、农用机械辅助传动模块等领域，是连接动力输出端与执行负载端的关键轴系总成。组件整体采用集成化设计思路，将传动齿轮、支撑轴承、轴向定位挡圈与传动轴整合为同轴装配的整体结构，省去了传统分体装配中额外的轴套调整、配磨定位环节，能有效降低现场装配的难度与累计误差，提升传动单元的装配一致性。从功能特性来看，中间的直齿轮采用标准渐开线齿形设计，齿部受力均匀，传动过程中啮合平稳、冲击噪声小，可实现恒定传动比的动力传递，适合正反转频繁切换的工况；齿轮两侧对称布置的深沟球轴承，可同时承受径向载荷与少量轴向载荷，为转轴提供稳定的回转支撑，将轴系运转时的摩擦阻力降至最低，保障传动效率；轴承外侧配套的弹性挡圈嵌入轴身预设的环槽内，可对轴承内圈实现可靠的轴向限位，防止设备启停、负载波动时轴承出现轴向窜动，避免齿轮啮合错位引发的齿面偏磨、卡滞甚至断齿故障。设计过程中充分考量了安装边界与尺寸适配性，轴的一端加工有标准平键键槽，可通过平键与动力端带轮、联轴器或驱动电机输出轴实现周向固定，传递额定扭矩；轴身各段轴径按照轴承内孔、齿轮轮毂的装配公差做阶梯式设计，装配时各零件可沿轴向依次推装到位，无需额外工装即可完成定位；组件整体径向尺寸以齿轮齿顶圆为最大边界，轴向尺寸以两端轴承外侧端面为安装限位基准，可直接嵌入设备预设的轴承安装座孔内，适配常规闭式传动箱的安装空间，无需对设备基座做额外改造。该组件的结构设计兼顾了传动可靠性与装配便捷性，各零件的配合公差经过合理匹配，既保证了运转时的同轴度要求，又预留了合理的装配间隙，避免过盈配合导致的轴承预紧力过大、运转温升过高问题，同时弹性挡圈的可拆卸设计也为后期维护更换轴承提供了便利，无需拆卸齿轮即可完成轴承的更换作业，降低了设备运维的时间成本与配件成本。
