大规格快速电缆铜接线端子结构设计

这款大规格快速电缆接线端子，是面向低压配电、新能源储能、工业设备电气布线场景开发的导电连接部件，主要用于大平方动力电缆与设备接线排、电池模组端子、配电柜母排之间的可靠导通连接，承担着传输大电流、保障线路连接稳定性的核心作用，在动力电池组装配、工业机床动力接线、光伏逆变器线缆连接、重型工程机械电气布线等场景中都有广泛应用，能够避免大电流工况下接线部位发热、松动、接触不良等常见故障。

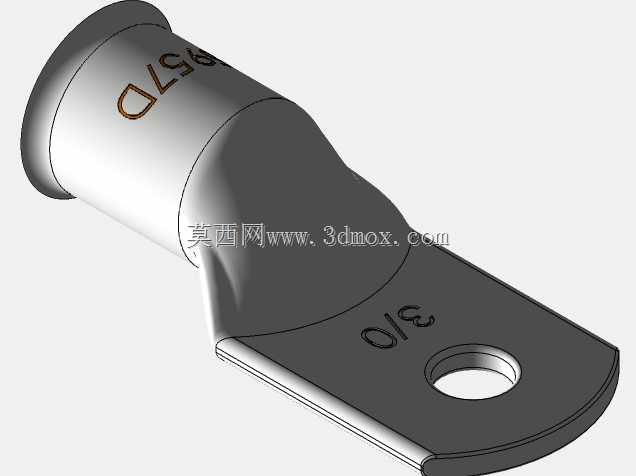

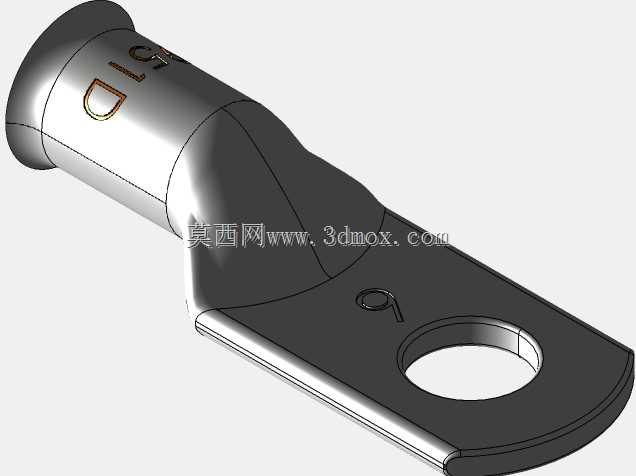

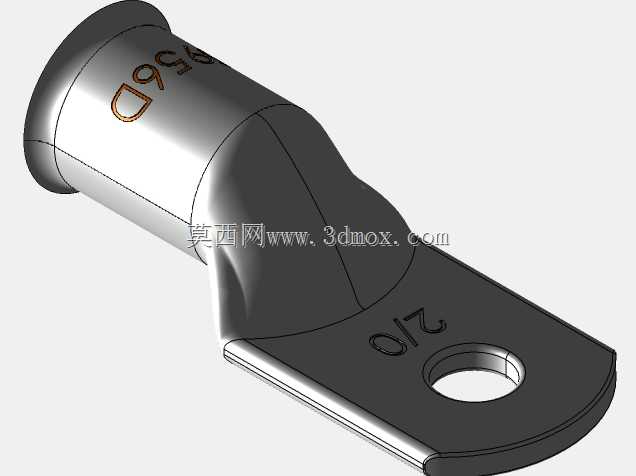

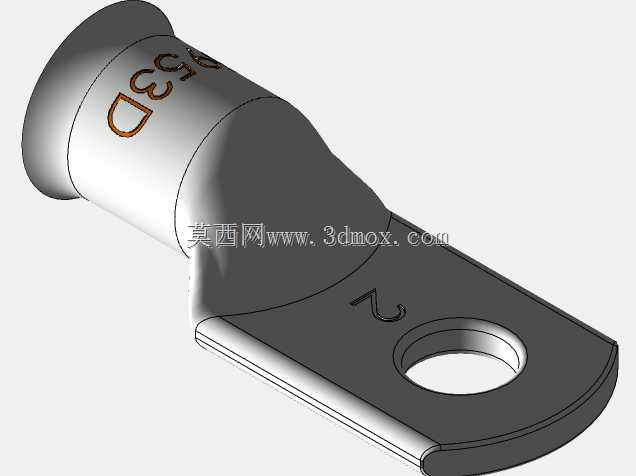

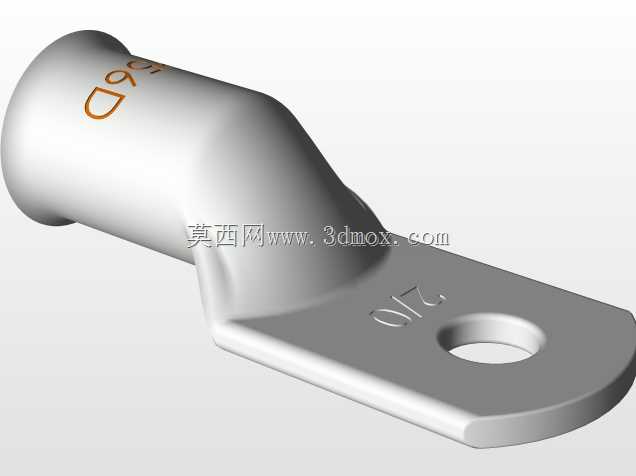

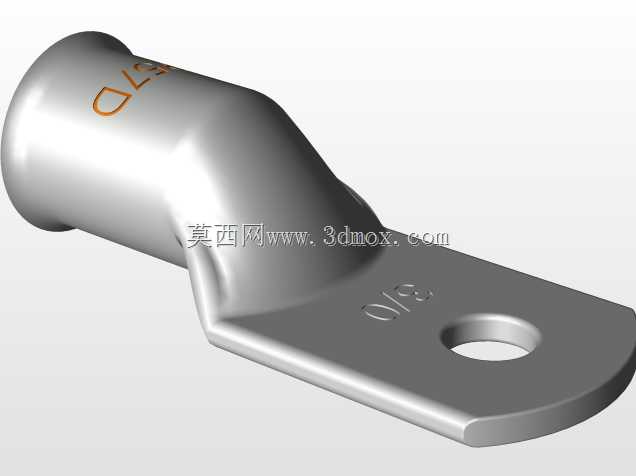

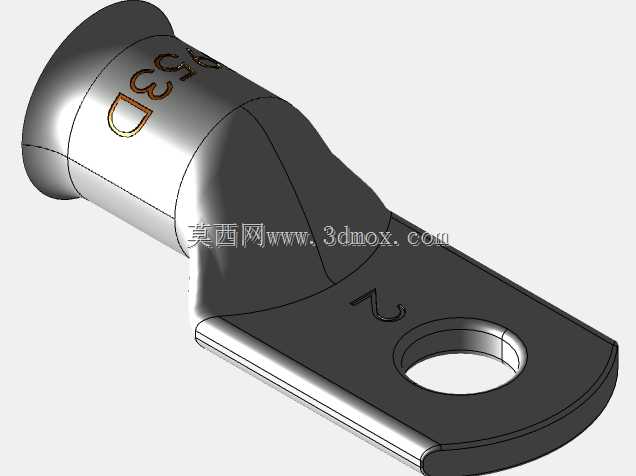

在功能特性设计上，这款接线端子采用筒式插压线筒搭配平板接线端的结构，线筒部分做了适配快速压接工艺的内径设计，能够匹配对应线径的多股铜芯电缆，压接后线缆导体与端子内壁能够形成充分的面接触，降低接触电阻，减少大电流通过时的温升；平板接线端开设标准安装圆孔，可适配对应规格的螺栓紧固，接触面做了平整化处理，能够与被连接的导电排紧密贴合，避免缝隙带来的接触电阻升高问题。端子整体采用高导电紫铜基材设计，表面可根据使用需求做镀锡处理，提升抗氧化、耐腐蚀性能，适配潮湿、有盐雾的户外或工业恶劣使用环境。

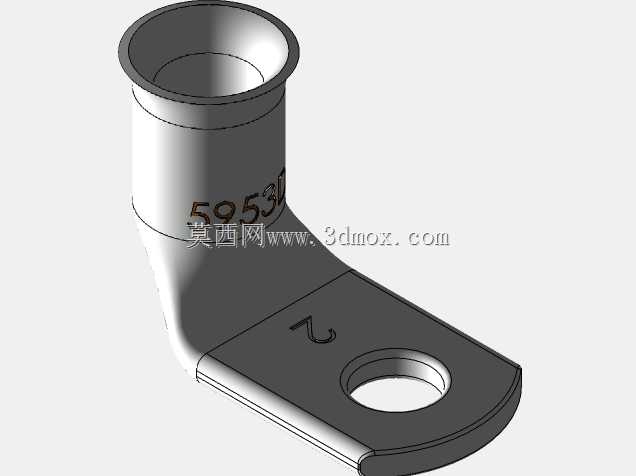

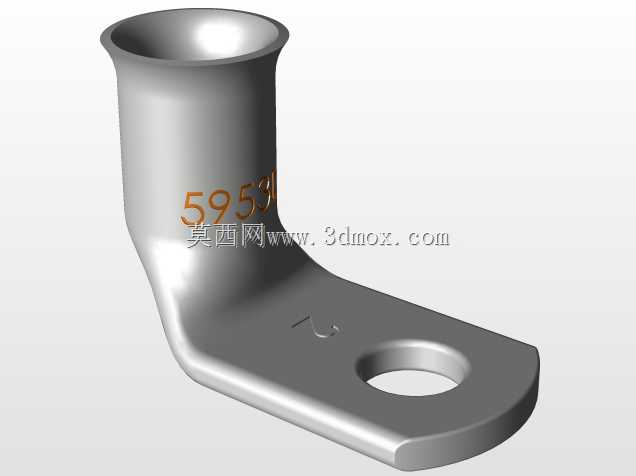

设计过程中，首先围绕对应线径电缆的导体外径确定线筒的内径与压接段长度，保证压接后线缆能够获得足够的拉脱力，不会在设备震动、线缆拉扯过程中出现松脱；其次根据额定载流量要求确定端子整体的导电截面积，保证电流通过时各部位的电流密度均匀，避免局部截面过小导致的异常发热；安装边界方面，平板接线端的孔位中心到线筒端部的距离、平板的宽度与厚度都做了适配标准螺栓间距的设计，既能够保证螺栓紧固时有足够的承压面积，也不会因为尺寸过大导致相邻接线端子之间出现安全间距不足的问题。线筒与平板连接的过渡部位做了圆弧过渡结构，避免直角弯折带来的应力集中，提升端子的抗弯折、抗疲劳性能，在布线过程中即使出现一定角度的线缆弯折，过渡部位也不会出现开裂、断裂的问题。端子表面压印清晰的线规标识，能够帮助施工人员快速识别适配的电缆线径，避免错用规格带来的连接隐患，整体结构兼顾了压接效率、导电性能与机械强度，能够满足长期大电流工作的可靠性要求。
