日产Leaf电池模块间隔垫片与密封塞盖

　　在新能源汽车动力电池包的结构设计场景中，电芯与模组的固定、密封、间隔防护是直接影响电池包循环寿命与运行安全的核心环节，本次涉及的垫片与塞盖结构，正是针对日产Leaf车型的软包/方形电芯堆叠模组做的配套结构件。从实际装车工况来看，动力电池包在整车运行过程中会持续承受路面传递的随机振动、加减速带来的惯性冲击，同时电芯在充放电循环中会产生微量的膨胀形变，模组之间的间隔件首先要承担的就是形变缓冲与位置限位的作用，避免相邻模组在长期振动中出现硬接触摩擦，磨破电芯外层绝缘封装膜引发短路风险。

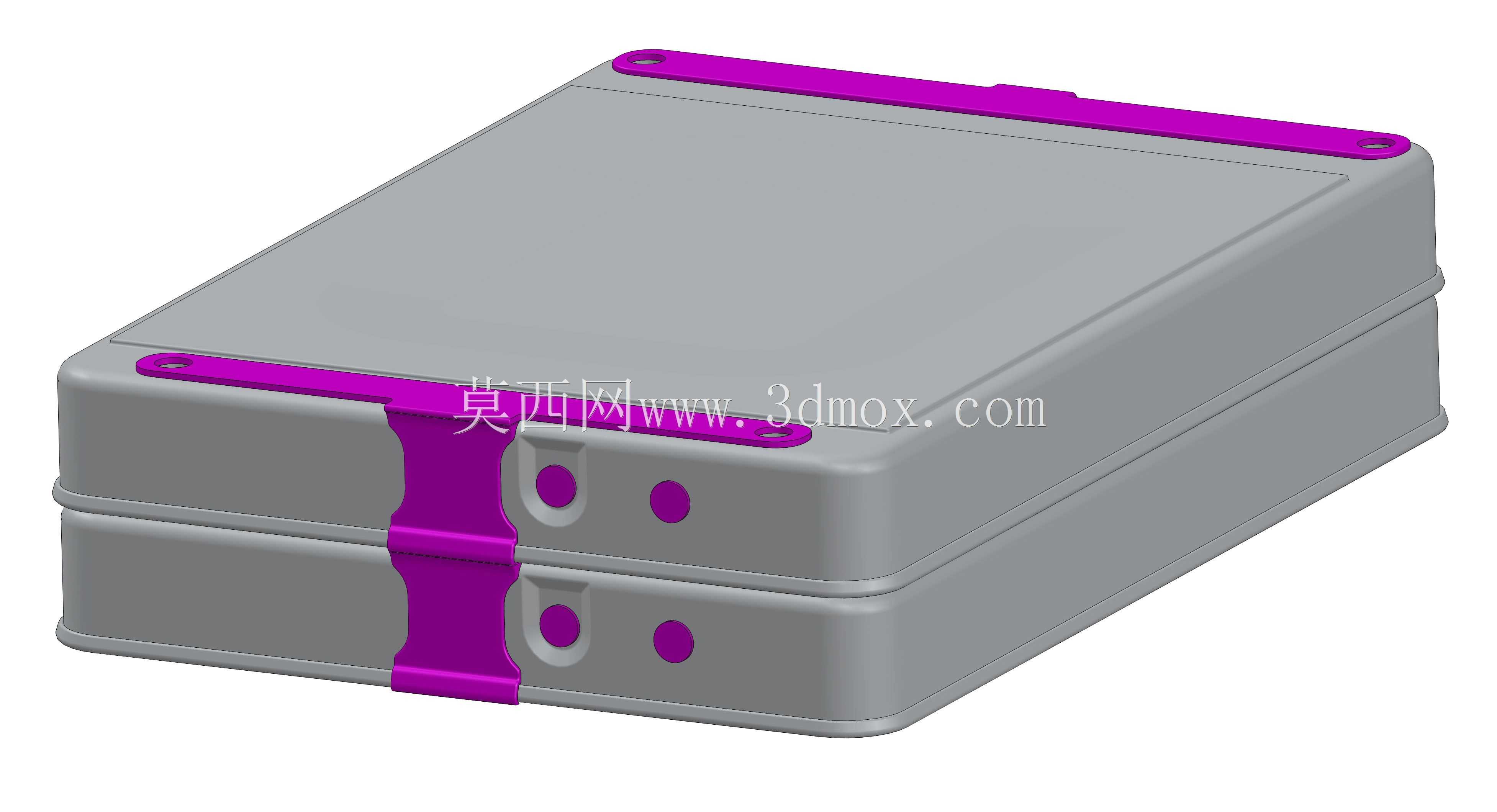

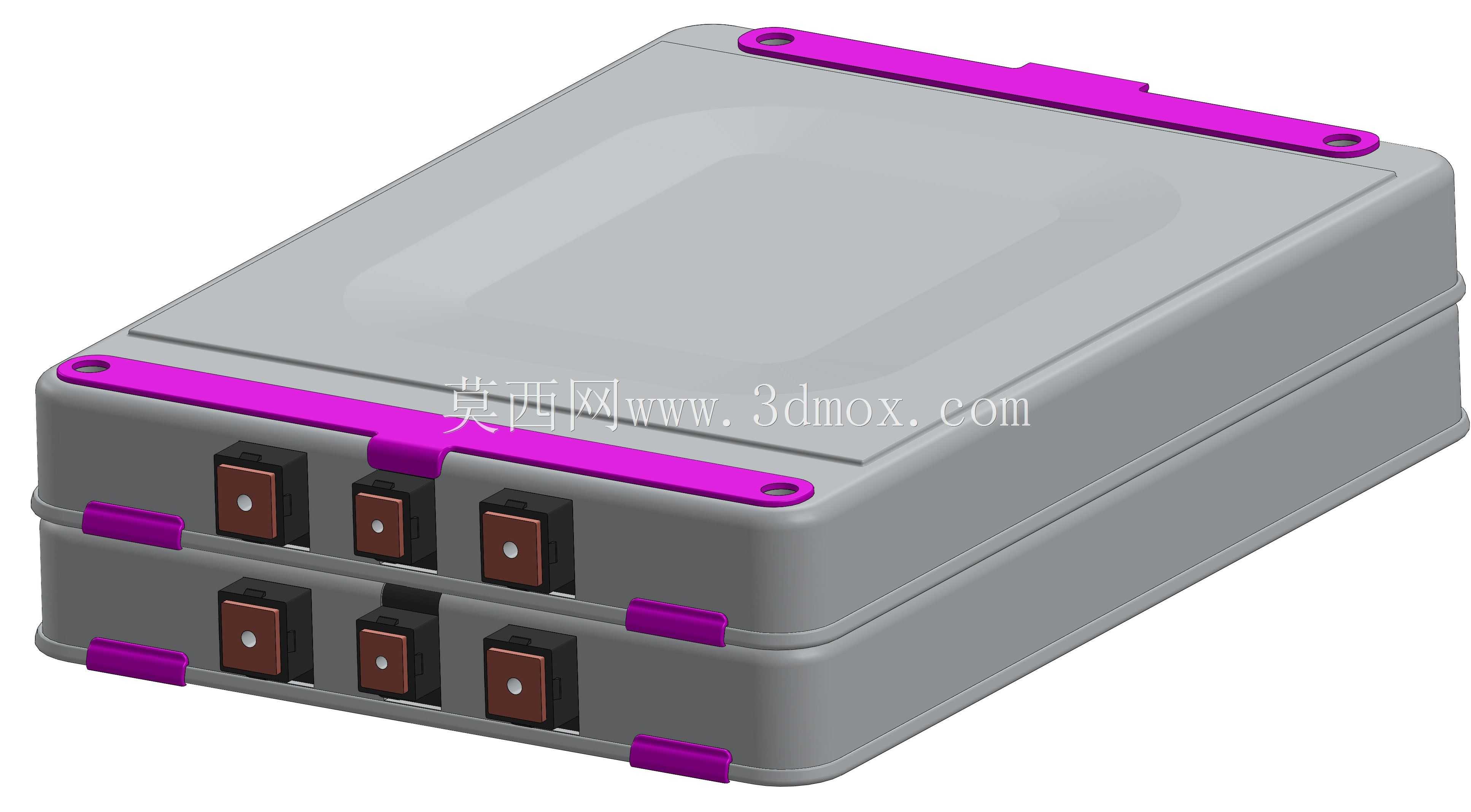

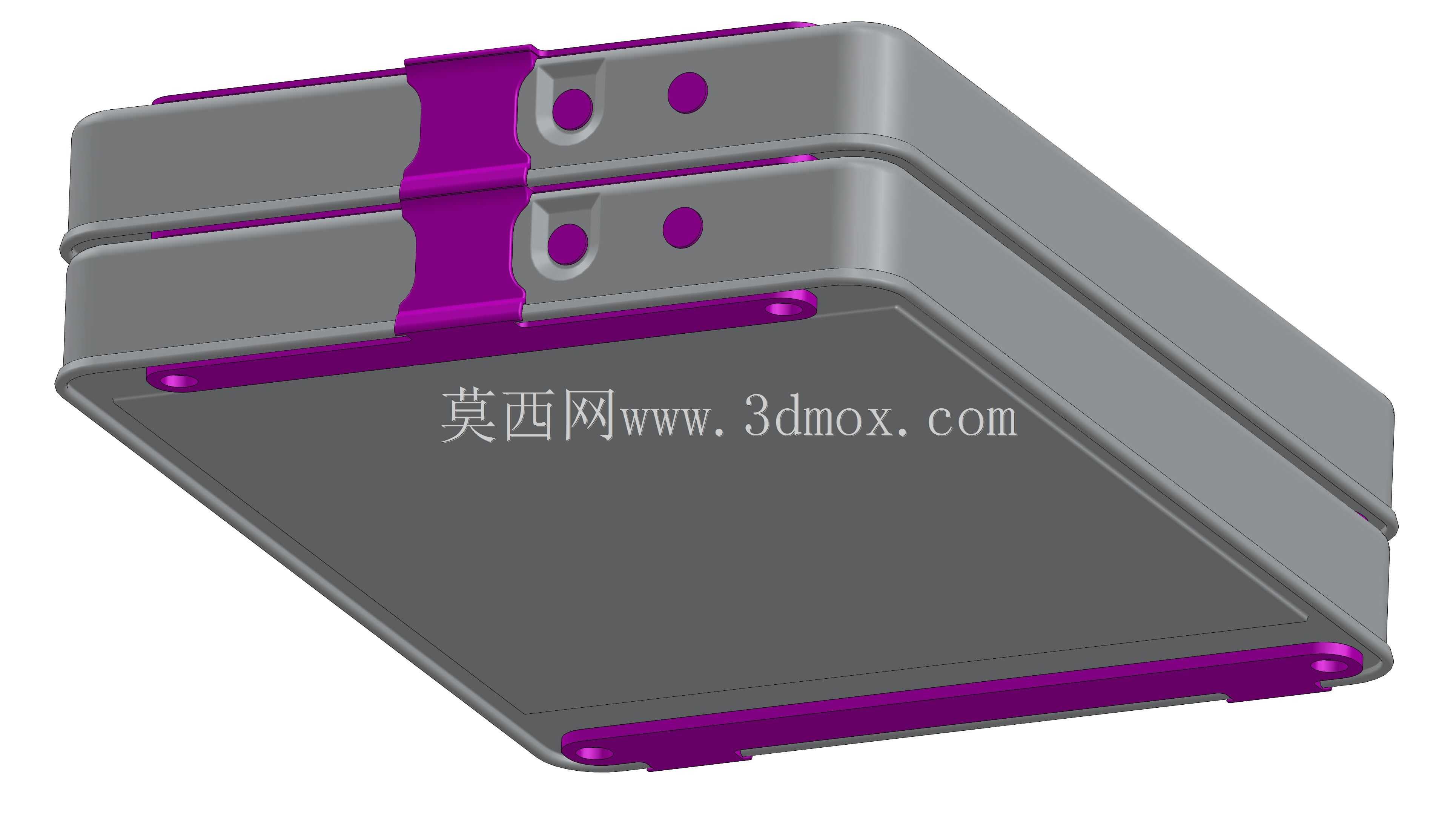

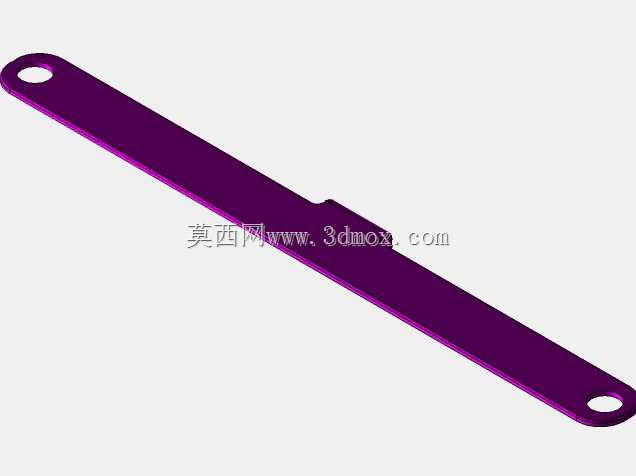

　　这套垫片结构采用框型贴合设计，整体轮廓完全匹配电池模组的端面外形，安装时直接卡合在两个相邻电池模块的对接端面之间，紫色的密封筋条沿着垫片外缘整圈布置，安装压紧后筋条产生微量弹性形变，填充模组端面之间的装配间隙，配合后续打胶工序可以实现模组间隙的可靠密封，阻挡外界水汽、粉尘进入模组对接位置，避免凝露引发的绝缘故障。垫片上预留的两个通孔位置，正好对应模组端板上的工艺孔与排气孔位，配套的圆形塞子采用过盈配合设计，其中外侧大塞子的配合直径比外孔直径大0.25毫米左右，这个过盈量是经过装配验证的：既可以保证塞子压入后不会在振动工况下松脱，又不会因为过盈量太大导致塞子压装时出现剪切破损，或者挤压孔位周边的模组端板产生形变。

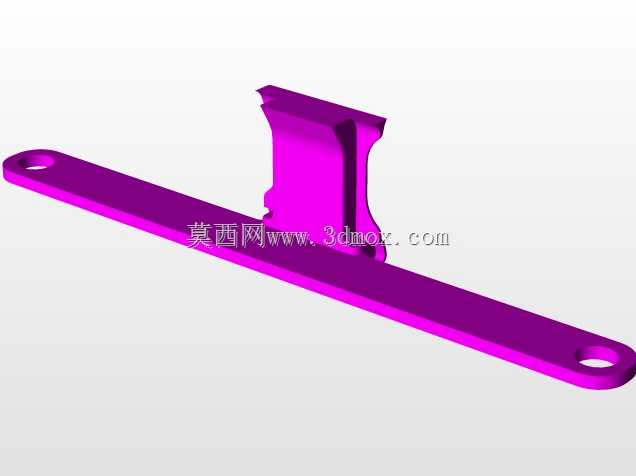

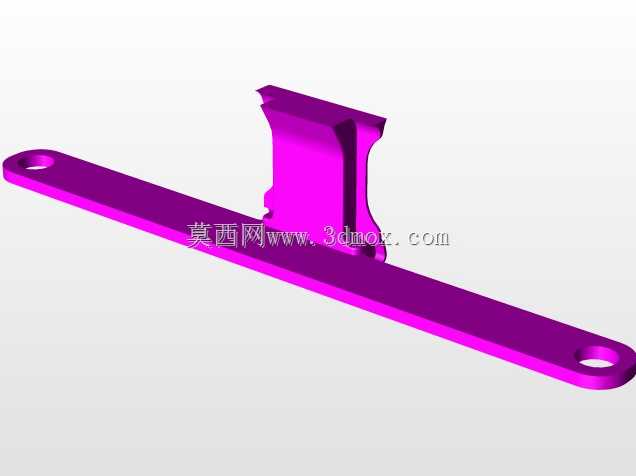

　　从结构设计的思路来看，这套零件没有采用复杂的异形结构，所有的安装定位特征都做了大圆角过渡，避免应力集中。垫片上的凸起卡扣结构，在装配时可以先卡在模组端板的对应卡槽里，实现预固定，不需要额外的工装夹持就可以完成模组堆叠对位，能有效提升电池包的总装效率。塞子的端面做了内凹的拔模角度，方便压装工装的定位吸附，压装到位后塞子端面与模组端板基本齐平，不会突出占用电池包内部的冗余空间，对于电池包这种空间利用率要求极高的总成来说，每一处安装边界的尺寸控制都直接影响整包的能量密度。

　　在实际的密封性能验证环节，这种带整圈密封筋的垫片配合硅胶填充的方案，相比传统的平面垫片加泡棉胶的方案，长期老化后的密封保持率更高，在-40℃到85℃的高低温循环工况下，密封筋的弹性衰减率控制在15%以内，能够覆盖动力电池全生命周期的密封需求。塞子采用和垫片一致的耐电解液腐蚀材质，即使模组出现微量的电解液排气泄漏，也不会被腐蚀开裂，维持孔位的密封状态。从安装边界来看，垫片的厚度控制在3毫米，堆叠两个模组之后，加上密封筋压缩后的厚度，模组之间的间隔距离稳定保持在2.8毫米左右，既预留了足够的膨胀间隙，又不会因为间隔过大浪费电池包的内部空间，这个尺寸是结合Leaf车型电芯的最大膨胀量测试数据确定的，在电芯满充膨胀到极限位置时，垫片的缓冲结构可以吸收80%以上的膨胀应力，避免应力传递到相邻模组引发连锁形变。

　　对于从事动力电池结构设计的工程师来说，这类看似简单的密封间隔件，往往是决定电池包长期可靠性的细节点，很多早期的电池包故障都出在模组间隔密封失效、孔位塞子松脱这类小零件上。这套结构的设计逻辑非常务实，没有多余的冗余特征，所有的结构尺寸都围绕装配效率、密封可靠性、空间利用率三个核心指标做平衡，在三维建模过程中，需要重点关注密封筋的压缩量仿真、塞子过盈配合的应力校核，以及卡扣位置的拔模角度设置，确保零件开模后可以顺利脱模，装配时的卡合力控制在人工可操作的15牛以内，不需要借助专用工具就可以完成预装配，同时在整车10年24万公里的振动工况下不会出现松脱移位。
