多规格大电流电缆压接接线端子结构

　　这类压接式接线端子是低压配电、储能系统、大功率工业设备布线环节里的核心导电连接件，主要承担大截面电缆与设备接线排、电池模组极柱、断路器进线端的刚性连接作用，在光伏汇流柜、储能电站电池簇、工业焊机、重型工程机械供电回路里应用极广，但凡涉及单芯10平方以上大电流电缆的端接场景，基本都要用到这类结构的连接件。

　　从实际使用的工况来看，这类端子的核心作用是把多股绞合的电缆铜芯通过冷压或者钎焊的方式固定在尾部的筒状结构内，前端的平板带孔结构通过螺栓锁紧在设备的导电排上，避免电缆散股、接触电阻过大导致的接头发热、烧蚀故障。很多现场布线的老电工都清楚，大电流回路的故障点80%以上都出在接头位置，所以这类端子的结构设计合理性，直接影响整个供电回路的长期运行可靠性。

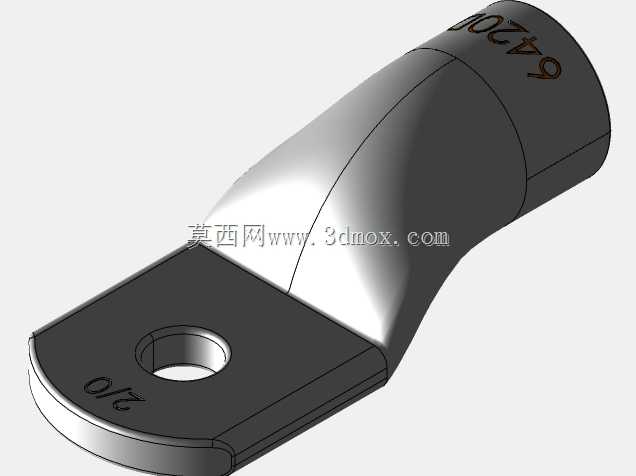

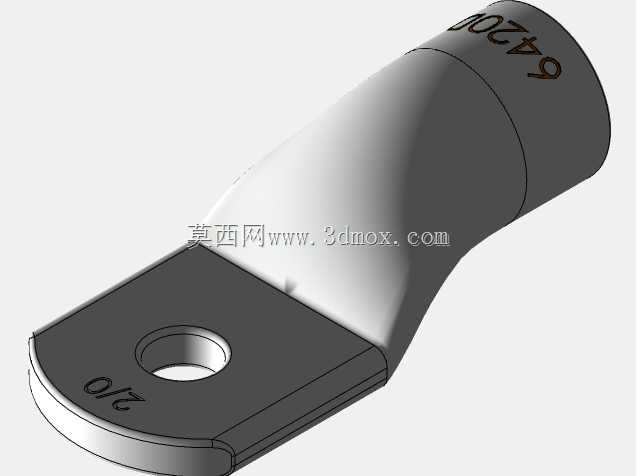

　　设计这类端子的时候，首先要匹配对应线规电缆的实际外径，尾部压接筒的内径要比对应规格电缆的铜芯绞合外径大0.1-0.2mm，既方便穿线，又不会因为间隙过大导致压接后铜芯变形不均、接触电阻超标。筒身的长度要满足压接模的咬合长度要求，常规2/0线规的端子，压接段长度不能小于25mm，保证压接后拉脱力能达到电缆线芯拉断力的90%以上，避免设备运行过程中受震动、拉扯导致接头脱落。前端的平板连接部分，安装孔的位置度公差要控制在0.1mm以内，孔的直径要比配套的锁紧螺栓大0.5mm，方便现场安装对位，平板的厚度要根据额定通流能力计算，常规2/0规格的端子，平板厚度不低于5mm，保证螺栓锁紧后接触面不会发生塑性变形，维持稳定的接触压力。

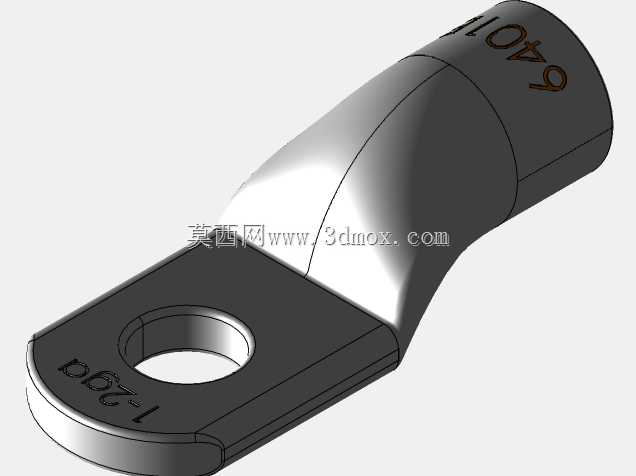

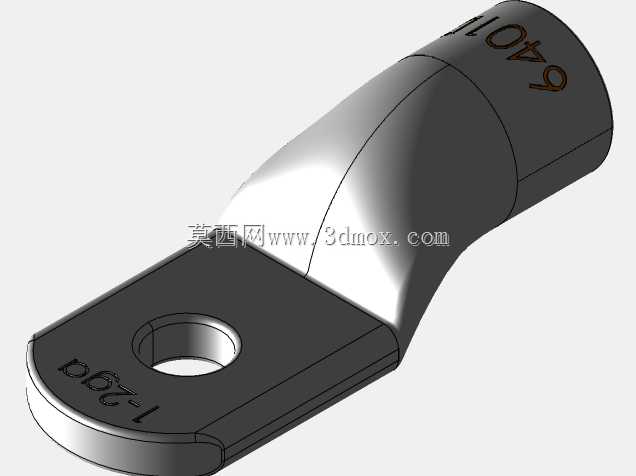

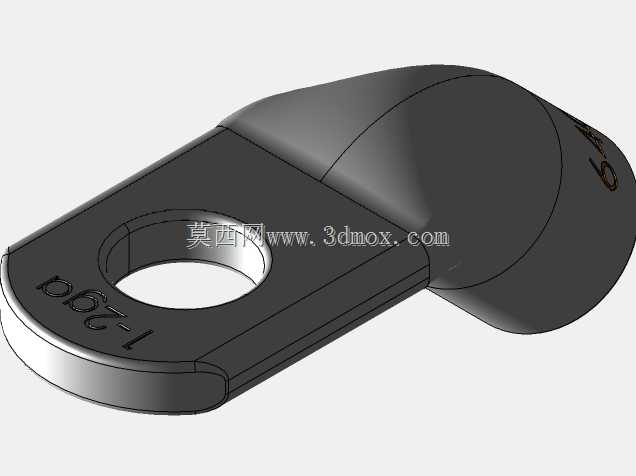

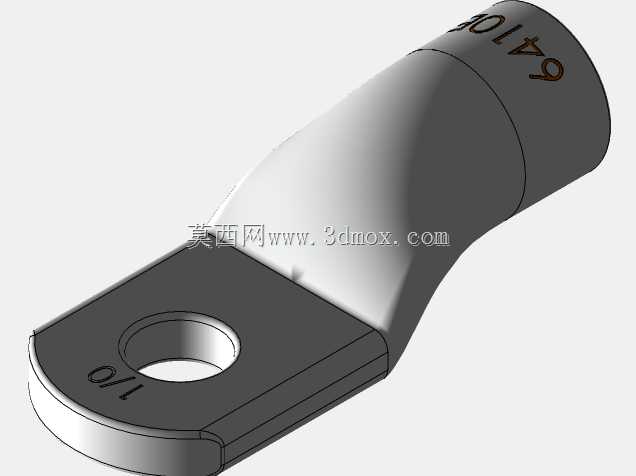

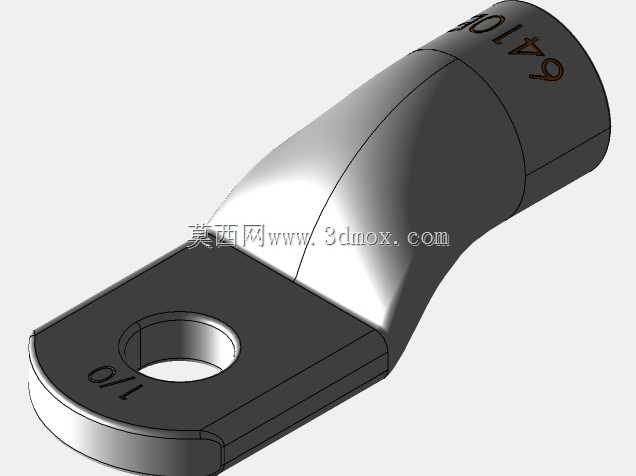

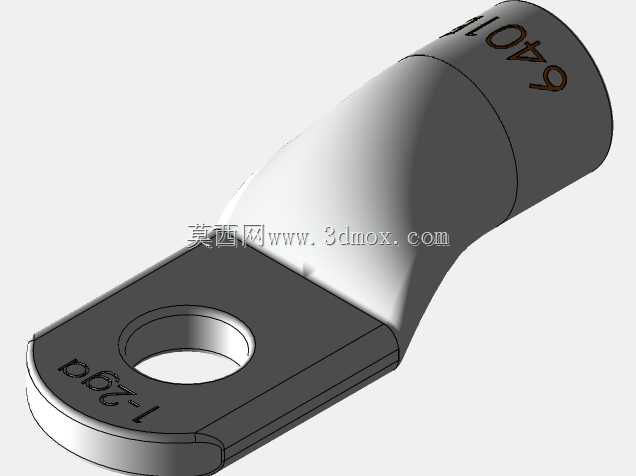

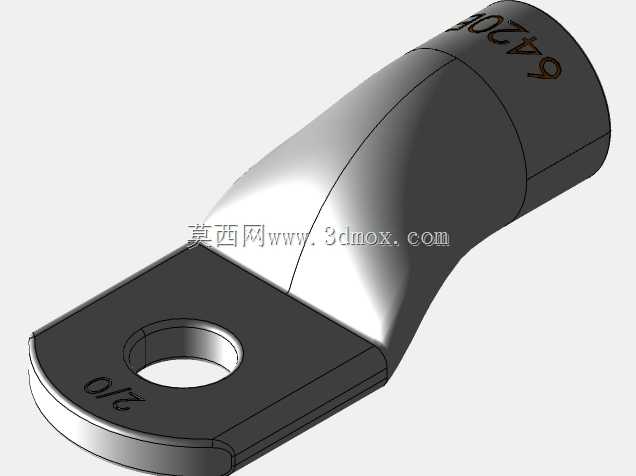

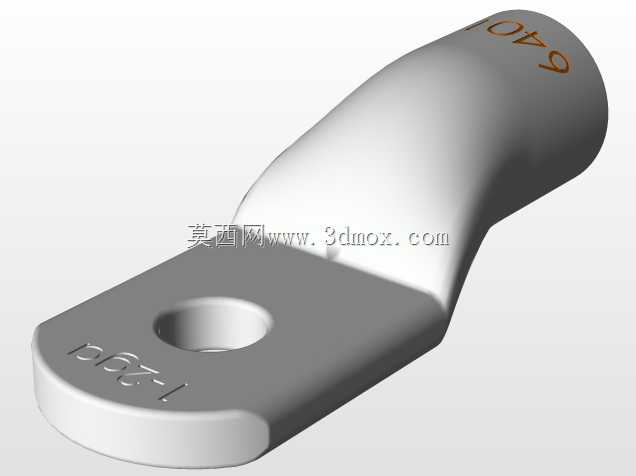

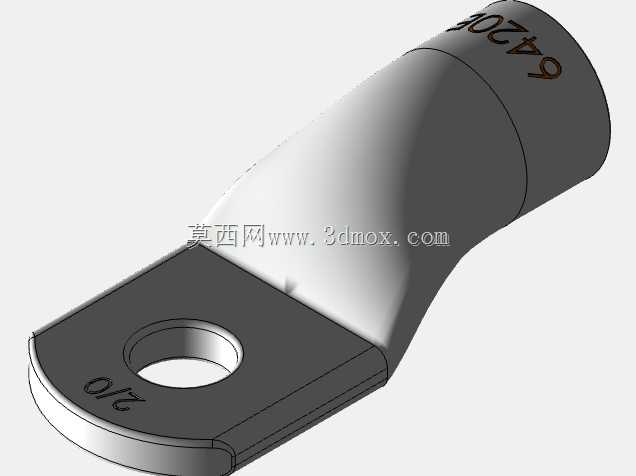

　　端子整体的过渡段采用平滑的弧面变径结构，从尾部的圆筒形截面平滑过渡到前端的矩形平板截面，这个位置是应力集中的高发区，如果过渡圆角太小，压接或者安装受力的时候很容易出现断裂，尤其是在有震动的工况下，比如工程机械、车载设备的布线场景，过渡段的圆角半径不能小于8mm，同时要做等强度设计，让整个截面的电流密度均匀分布，避免局部截面过小导致电流集中发热。端子表面的标识采用模压的方式直接成型在零件表面，标注对应的线规规格，避免现场施工的时候混料错装，标识的深度控制在0.3mm左右，既不会因为标识太深削弱零件强度，又能保证长期使用后标识不会被磨损看不清。

　　从安装边界来看，这类端子安装后，平板部分要完全贴合设备的导电排表面，接触面积不能低于平板总面积的90%，所以平板部分的平面度公差要控制在0.05mm以内，不能有翘曲、凹凸不平的缺陷。压接筒的轴线要和前端平板的安装面保持平行，角度偏差不能超过2度，否则电缆安装后会出现别劲的情况，长期受力会导致端子断裂或者螺栓松动。端子的整体外形要做圆滑倒角处理，所有锐边都倒R0.5的圆角，避免安装的时候划伤施工人员，也防止尖端放电带来的安全隐患。

　　实际建模的时候，要充分考虑压接后的变形余量，压接筒的壁厚要均匀，常规紫铜材质的端子，壁厚根据线规不同从1.2mm到3mm不等，保证压接后筒壁能均匀嵌入铜芯的绞合缝隙里，形成足够的机械咬合力，同时不会因为壁厚太薄导致压接后开裂。导电接触面的设计要保证足够的接触压力，螺栓锁紧后的压强控制在8-12MPa，这个压力区间下铜材的接触电阻最低，也不会因为压力过大导致导电排或者端子变形。不同尺寸规格的端子，整体结构逻辑一致，只是根据对应的线规和额定电流等比例缩放相关尺寸，形成系列化的零件库，方便不同场景下的选型使用。
