户用光伏系统专用离网储能逆变器结构

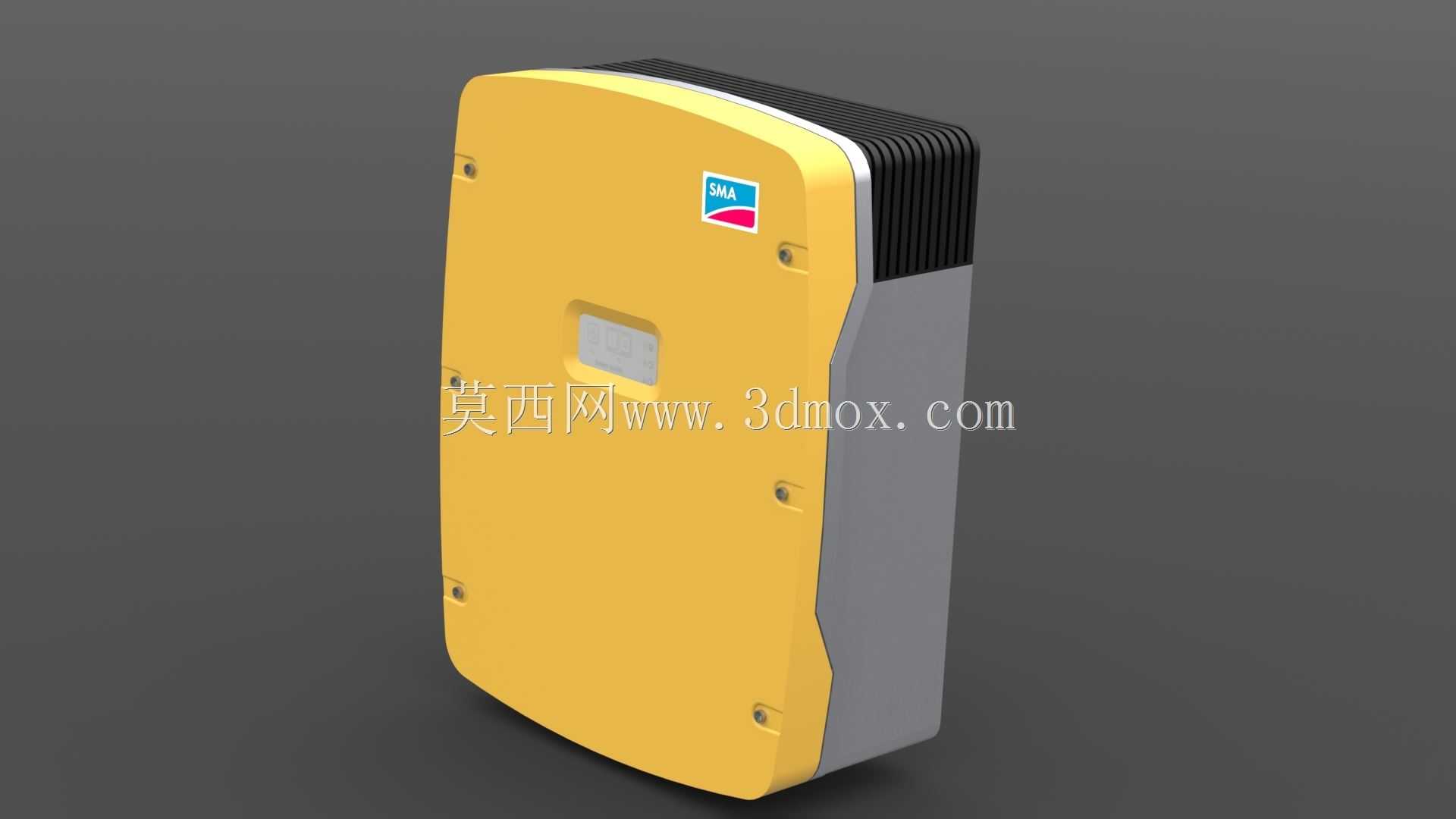

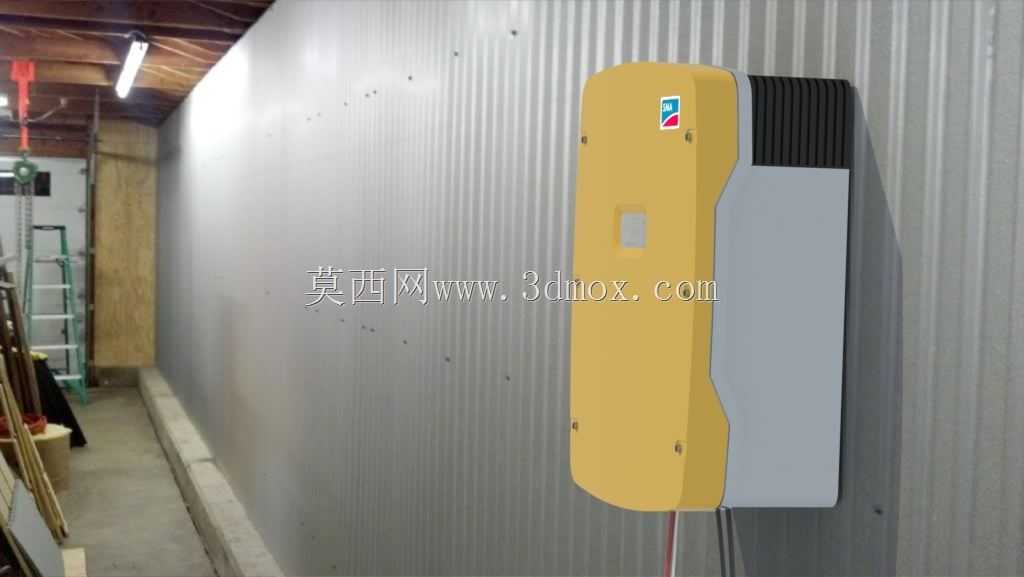

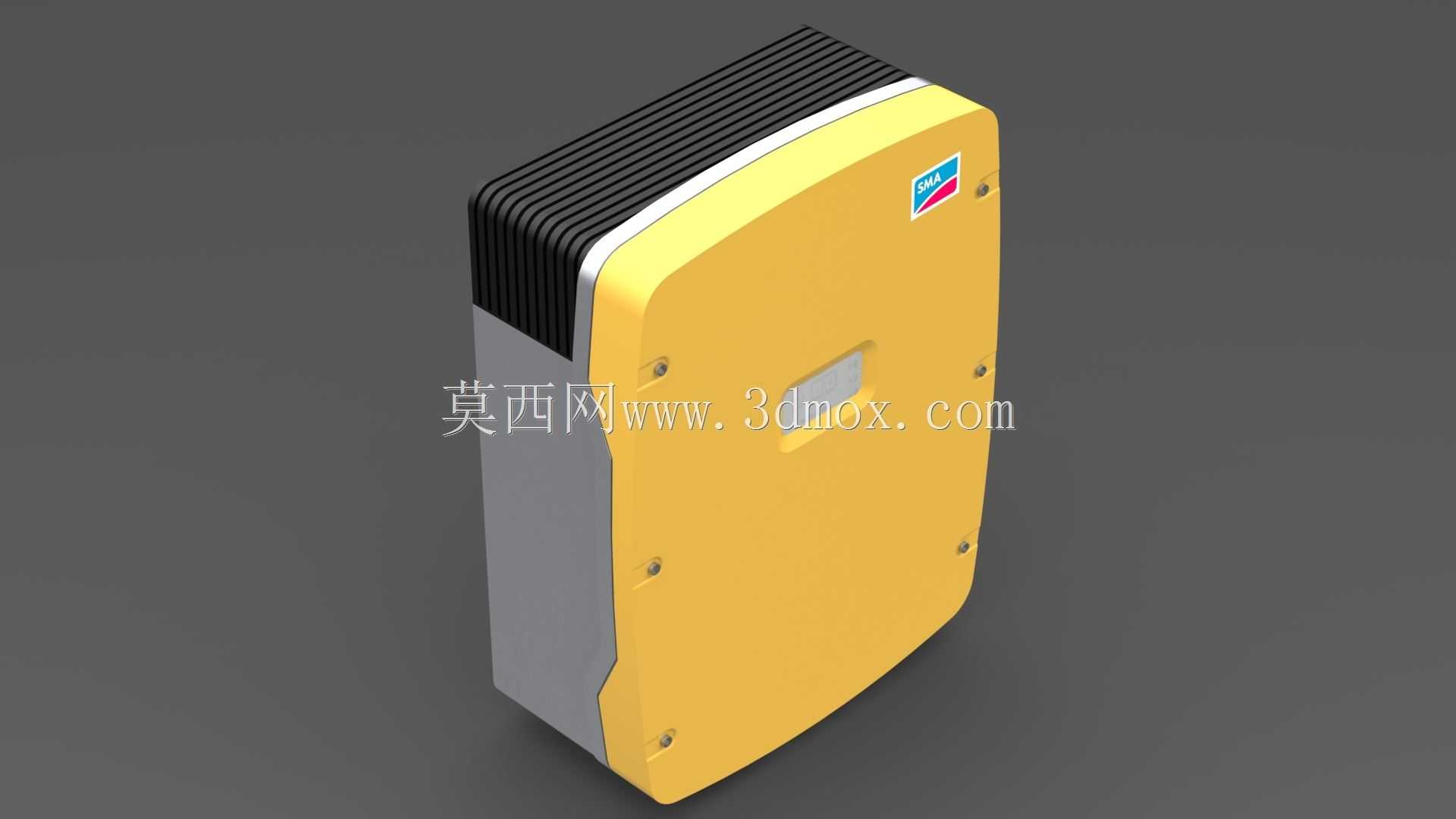

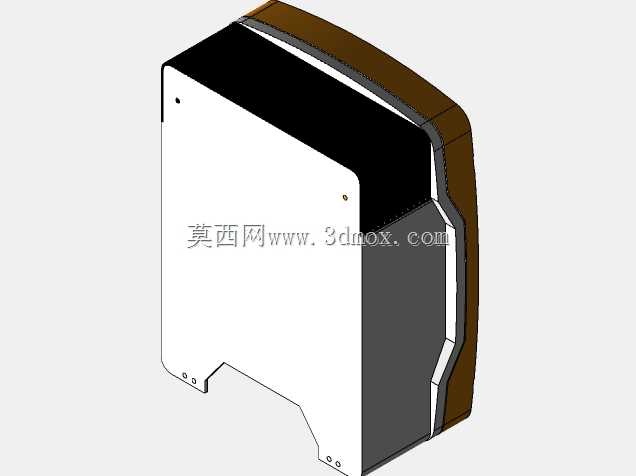

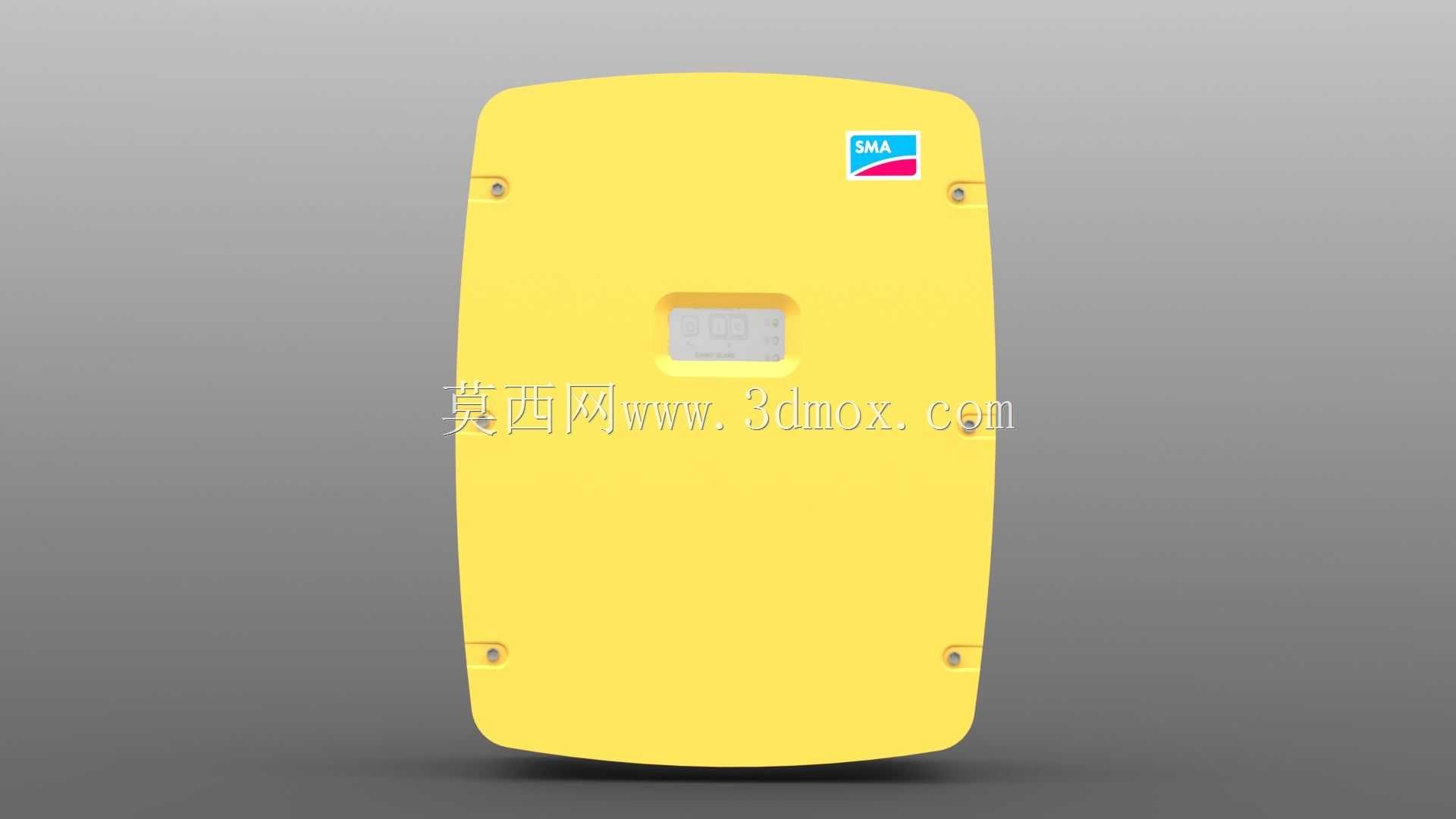

在分布式户用光伏、离网型太阳能供电系统、小型光储一体化微网场景中，储能型逆变器是承担电能转换与系统管控的核心设备，这款SMA sunny island 8.H型号的逆变器，主要面向户用及小型商用离网光伏场景设计，核心功能是将光伏组件、储能电池组输出的直流电转换为符合民用供电标准的交流电，为末端用电负载提供稳定可靠的电力供给，同时可实现并网模式下的馈电管控、离网模式下的独立供电支撑，在电网覆盖薄弱的偏远区域住宅、户外独立作业站点、小型离网工商业供电场景中都有广泛应用。从设备实际功能来看，该款逆变器除基础的交直流电能转换功能外，还集成了电池充放电管理、负载功率动态匹配、电网状态监测、故障自动保护等核心功能，可根据光照强度变化、储能电池剩余容量、末端负载实时功率自动调整运行参数，在光照充足时优先供给负载用电，同时将多余电能存储至配套储能电池中，在光照不足或电网中断时自动切换至电池供电模式，保障供电连续性，避免重要负载断电造成损失。从产品设计思路来看，整机采用一体化密封壳体设计，外壳选用耐候性工程塑料材质，可适应户外壁挂安装场景下的日晒、雨淋、温差变化等复杂环境，正面设置嵌入式状态显示屏，无需打开机壳即可直观查看设备运行参数、供电状态、故障提示信息，壳体四周预留标准化安装固定孔位，接线区域设置在壳体下部并配有防水密封盖板，兼顾安装操作便利性与户外使用的防护等级要求，整体外观采用流线型弧面过渡设计，既减少户外安装时的风阻影响，也避免尖锐边角造成安装维护过程中的磕碰损伤。从外形尺寸与安装边界来看，整机采用竖版壁挂式结构设计，厚度控制在适配常规墙面安装的合理范围，安装时仅需在承重墙面预留对应尺寸的安装固定点位，预留足够的下部接线操作空间与上部、两侧的散热通风距离即可，无需额外搭建大型安装支架，适配普通住宅外墙、设备间墙面、户外光伏阵列旁的立柱安装等多种场景，壳体的散热结构采用隐藏式通风设计，在保证防护性能的同时满足满功率运行时的散热需求，避免长期高温运行影响设备使用寿命。
