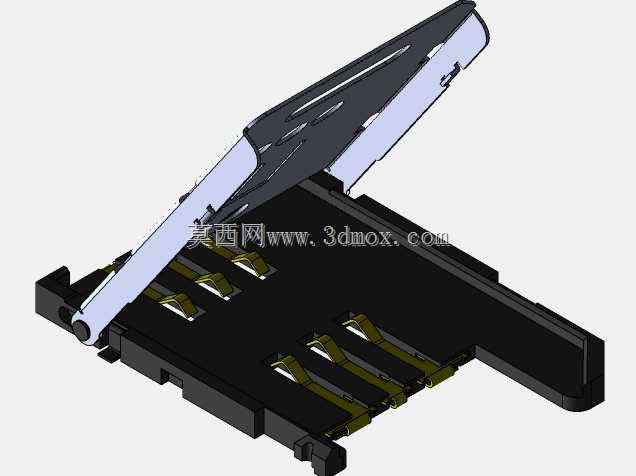

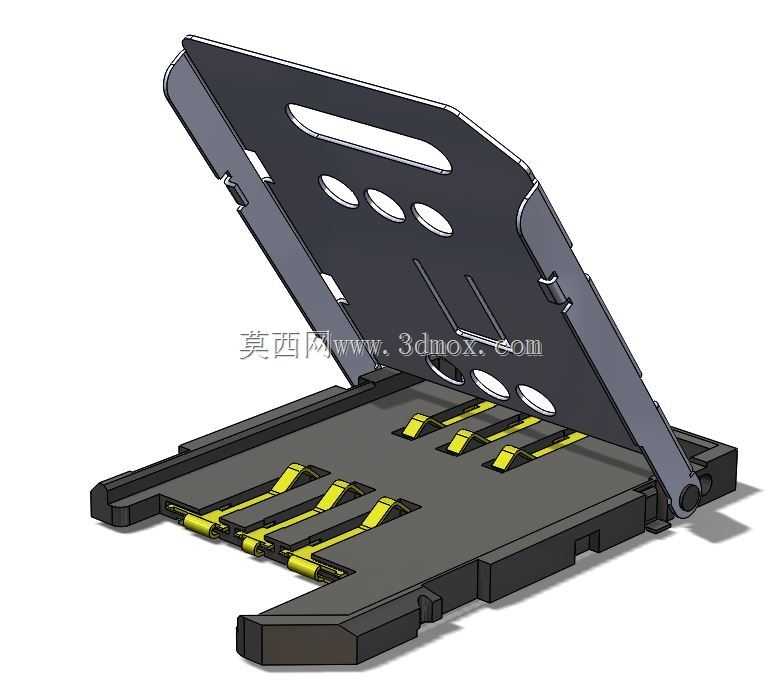

铰链式莫仕16针Sim卡座结构设计

这款铰链式Sim卡座是移动通讯终端设备内的核心连接部件，主要应用于智能手机、便携工业数据终端、车载通讯模块、可穿戴智能设备等需要插拔用户身份识别卡的电子设备中，承担着Sim卡与设备主板之间信号稳定传输、卡体可靠固定的核心作用，是通讯设备实现蜂窝网络连接功能不可或缺的基础连接组件。

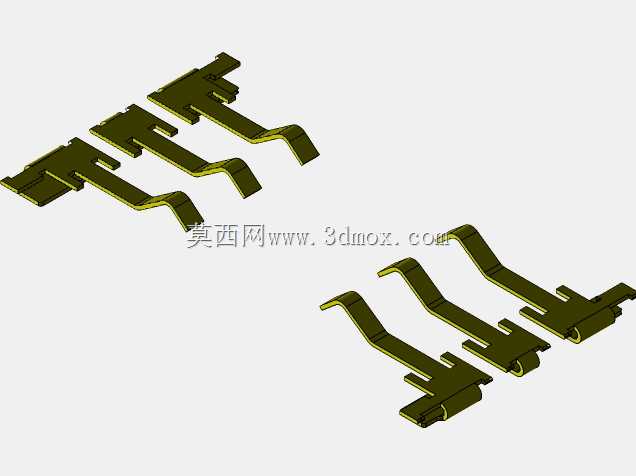

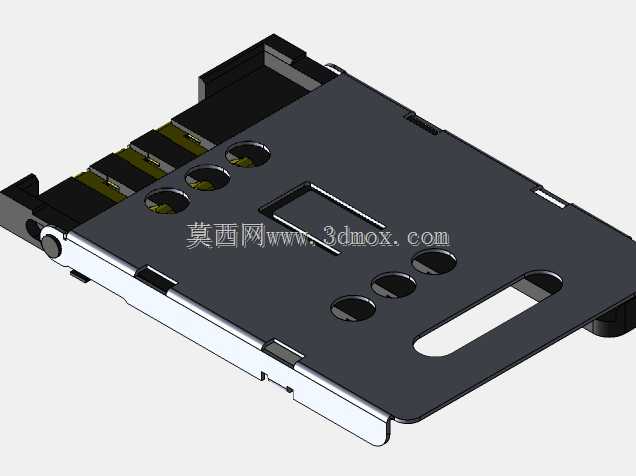

从功能特性来看，该卡座采用翻盖铰链式锁紧结构，相比传统抽拉式卡座，铰链翻盖的设计能够让Sim卡的插拔操作更便捷，用户翻开翻盖即可平整放置Sim卡，扣合翻盖后即可通过翻盖的压合结构将Sim卡的金手指与卡座内部的接触弹片紧密贴合，有效避免设备受振动、跌落冲击时出现的接触不良、卡体松脱问题。卡座内部的接触弹片采用弹性合金材质设计，每根弹片都设置了合理的预压行程，既能够保证接触压力充足、信号传输阻抗稳定，又能避免弹片压力过大刮伤Sim卡表面金手指，同时弹片的排布完全匹配标准Sim卡的触点定义，能够兼容对应规格的标准Sim卡使用。

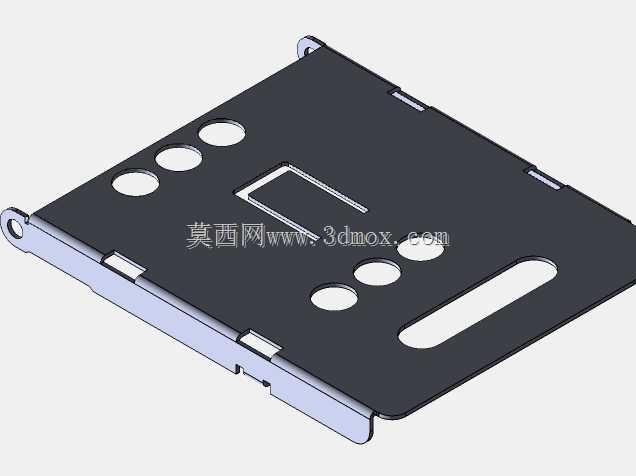

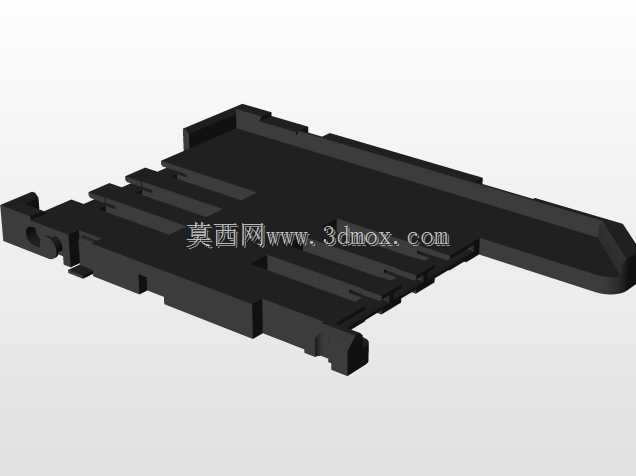

在设计思路上，这款卡座充分考虑了消费电子、工业通讯设备的紧凑装配需求，整体采用薄型化结构设计，在保证结构强度、接触可靠性的前提下尽可能压缩整体厚度，适配终端设备内部越来越紧张的堆叠空间。卡座的底座采用耐高温绝缘工程塑料材质，具备优秀的绝缘性能与焊接耐温性，能够适配SMT回流焊的生产工艺要求，方便终端厂商进行自动化贴片组装；翻盖部分与底座通过转轴结构铰接，转轴处设置了限位结构，翻开角度控制在合理范围内，避免翻盖过度翻转造成转轴断裂，同时扣合位置设置了微小的卡扣结构，扣合后能够保持锁紧状态，不会因为日常使用中的轻微晃动自行翻开。

从安装边界来看，这款卡座的外形轮廓规整，底座四周预留了标准的SMT焊盘位置，安装时直接贴合在主板对应的焊盘区域即可完成焊接固定，不需要额外的螺丝锁附结构；卡座的高度方向预留了足够的弹片形变空间，安装时上方需要预留对应翻盖开合的操作空间，避免周边结构件干涉翻盖的翻开与扣合动作；卡座的插卡入口处做了微小的导向倒角，能够引导Sim卡顺利放入卡座定位槽内，避免放卡时卡体歪斜压弯内部接触弹片。整体结构兼顾了操作便捷性、连接可靠性与装配便利性，能够满足各类通讯终端设备的Sim卡连接需求。
