1.2mm间距两路可断开压接式连接器

　　在消费电子、小型通讯终端的内部布线场景里，板端连接的空间冗余往往被压缩到极致，传统焊接式接插件不仅装配效率低，后期维护拆换时极易损伤PCB焊盘，这类1.2mm间距的压接式连接器，正是为了解决高密度布线场景下的快速连接与维护需求设计的。从实际使用场景来看，这类两路接口的连接器常应用在小型智能设备的信号转接、便携通讯终端的内部模块连接场景，比如手持检测设备的传感模块与主控板的信号对接，或是小型网络终端的板间信号传输，不需要大电流承载能力，核心需求是小空间内的可靠连接、快速插拔，以及维护时的可断开操作，避免焊盘反复受热脱落的问题。

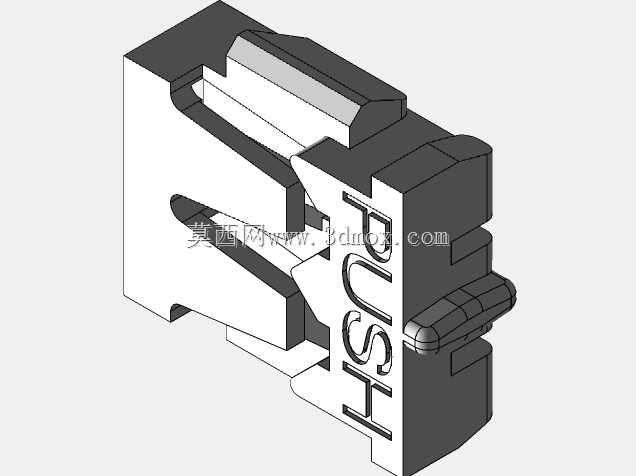

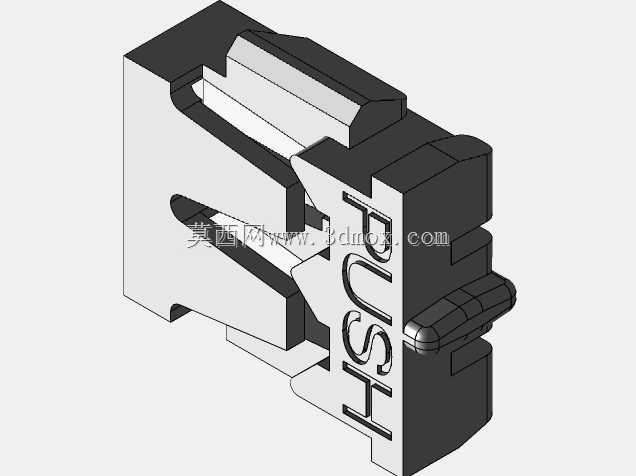

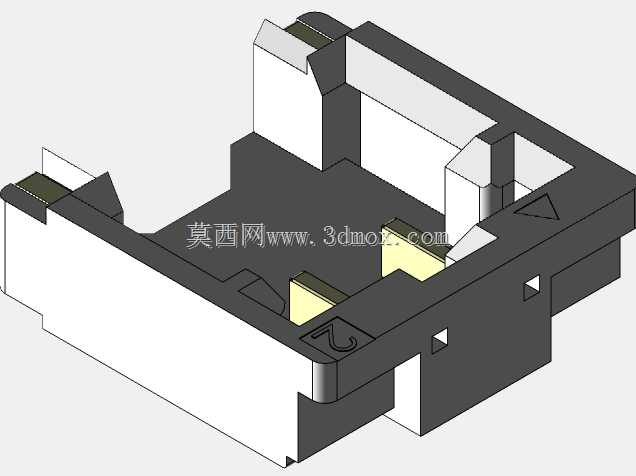

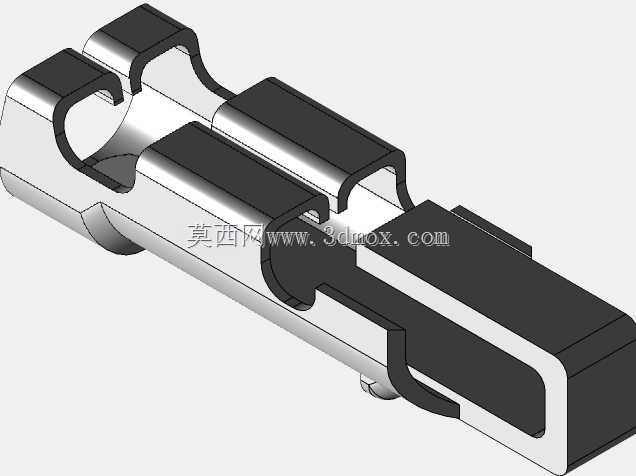

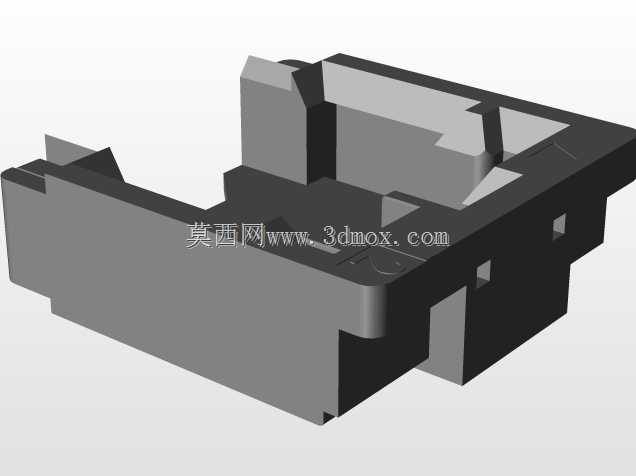

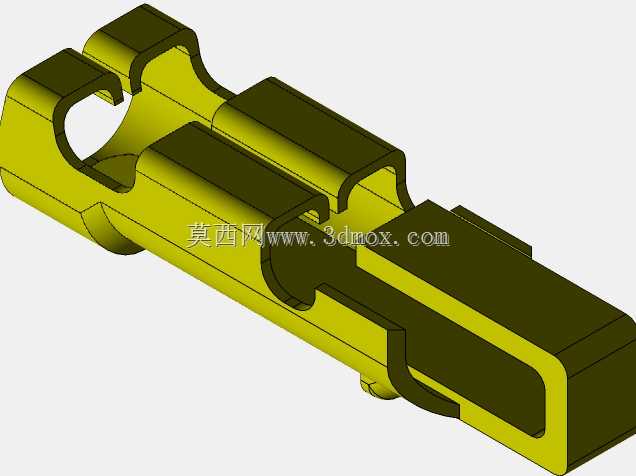

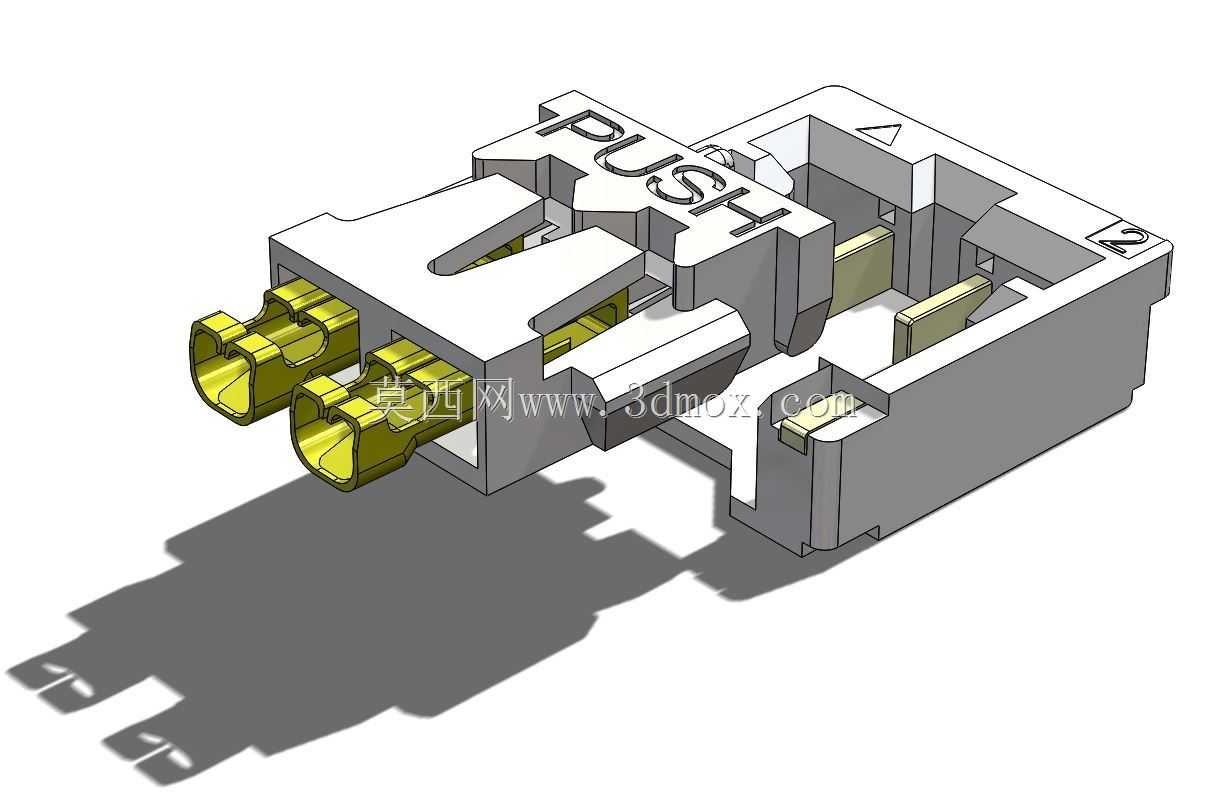

　　产品的功能特性上，主体采用绝缘耐温的工程塑料壳体，顶部设计的PUSH按压结构是核心操作部件，压接接线完成后，按下按压块即可将插芯锁定在壳体内，需要拆线维护时，再次按压即可释放插芯，不需要额外的工具辅助，现场装配和后期维护的效率远高于焊接式接插件。两路接触端子采用镀金铜合金材质，压接端适配标准线径的信号导线，接触端的弹性结构设计保证插合后接触电阻稳定，在常规的工业温湿度环境下，不会出现信号传输中断、接触不良的问题。壳体侧面的三角标识是防呆设计，装配时对准PCB板上的对应标记即可完成安装，避免反插导致的端子变形、信号接反问题。

　　从设计思路层面拆解，首先是安装边界的控制，整体外形的长宽高尺寸严格适配1.2mm间距的布线规范，相邻端子的中心距控制在1.2mm，壳体的外轮廓没有多余的突出结构，在PCB板上占用的安装面积仅比两个端子的投影面积略大，能够在高密度布板的场景下节省宝贵的板上空间。压接结构的设计充分考虑了手工操作的容错空间，按压块的按压行程控制在2mm左右，按压力度设置在普通操作人员单手即可操作的范围，不会出现按不动或者误触解锁的问题。端子的固定结构在壳体内部做了多道卡位，压接完成后的导线能承受一定的拉拔力，不会因为日常使用中的线材拉扯导致端子脱出壳体。

　　安装适配方面，这类连接器采用板上贴装或者插装的固定方式，壳体底部的定位柱与PCB板上的定位孔配合，焊接固定时不会出现偏移，两路端子的焊盘位置严格遵循行业通用的布线规范，设计PCB封装时不需要额外调整尺寸，直接调用标准1.2mm间距连接器的封装即可适配。可断开的结构设计让整个连接器的装配流程可以拆分，先完成导线与端子的压接，再将端子装入壳体锁定，最后整体插接到板端的插座上，整个流程不需要焊接工序，适合流水线的批量装配，也适合后期现场维护时的快速更换，不需要携带烙铁等焊接工具，仅靠手动操作即可完成拆换。

　　在实际选型应用中，需要注意这类连接器的适用场景是小信号传输，不适合大电流的功率传输场景，压接导线时需要选用匹配线径的导线，压接工具要采用对应规格的压接钳，保证端子与导线的压接强度，避免压接不牢导致的接触电阻过大问题。壳体的材质选用耐回流焊温度的工程塑料，在SMT贴片焊接时不会出现壳体变形、卡位失效的问题，能够适配常规的表面贴装工艺。整体结构没有易损的活动部件，正常使用情况下的插拔寿命能够满足消费电子、通讯终端的全生命周期使用需求，不需要中途更换连接器部件。
