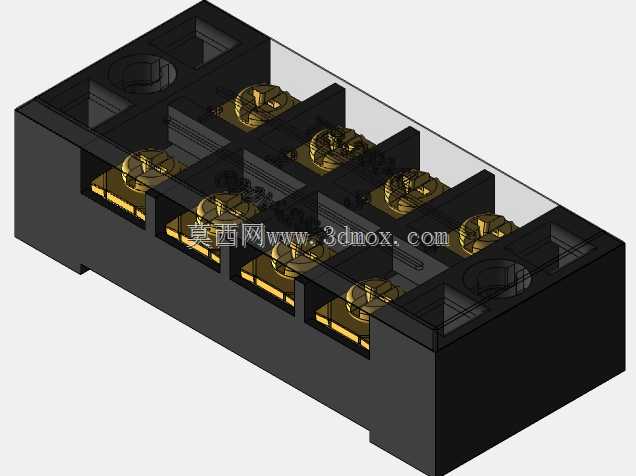

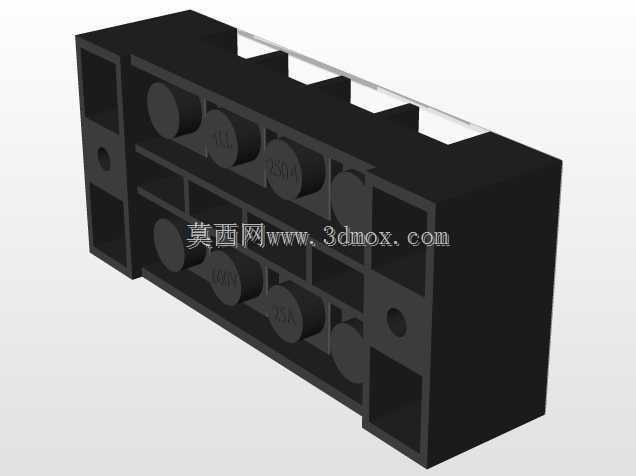

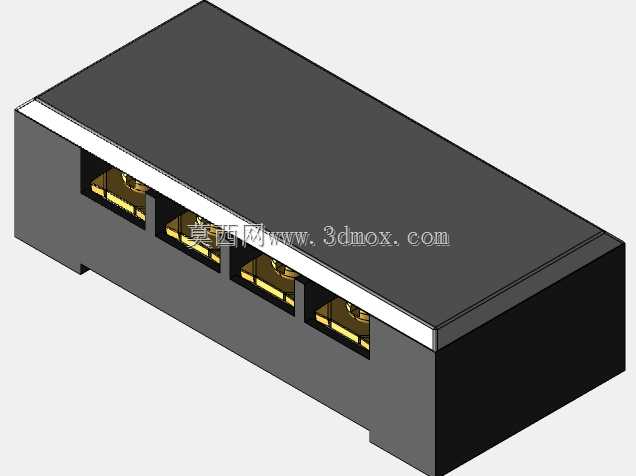

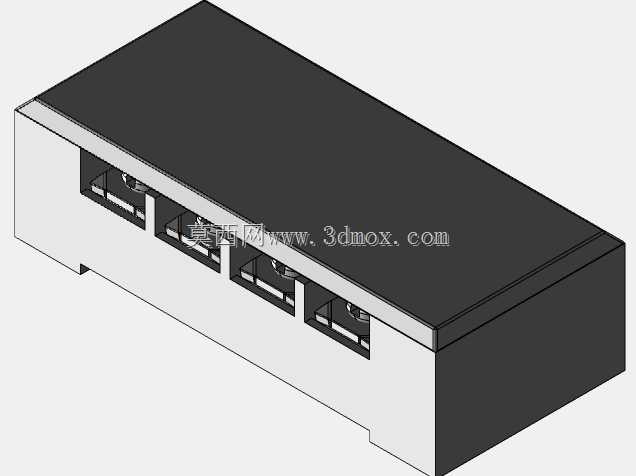

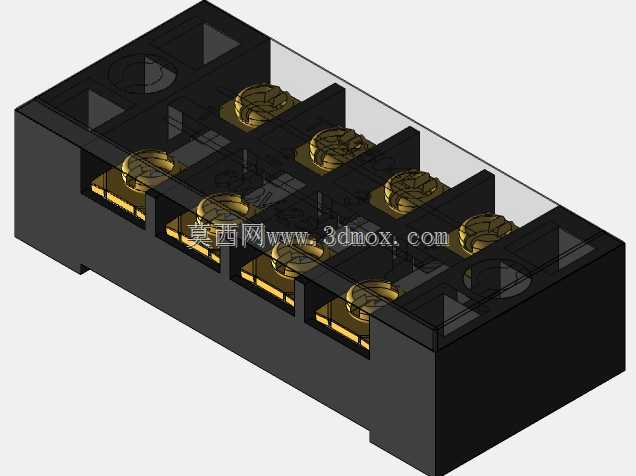

TB-2504L大电流接线端子结构设计

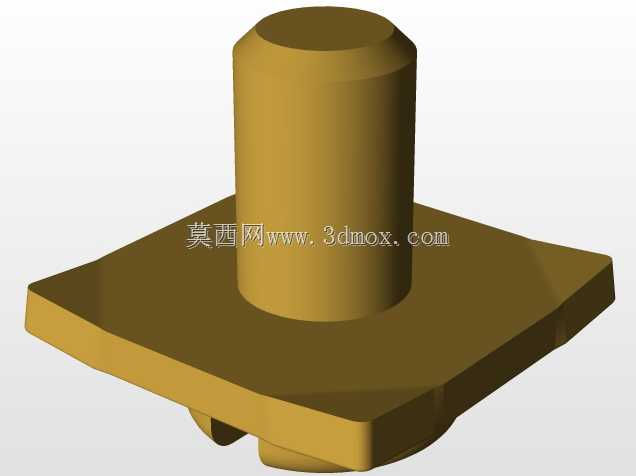

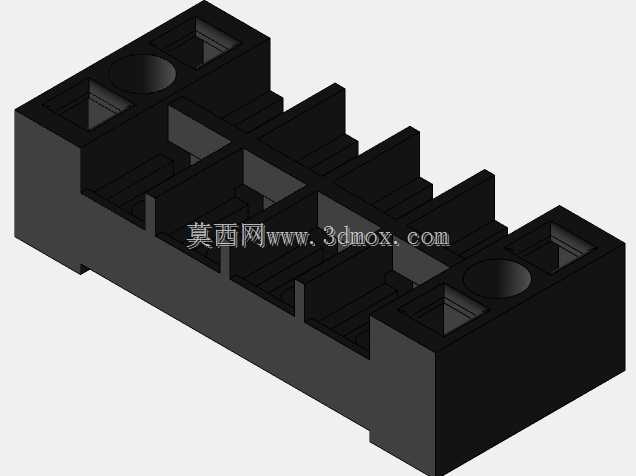

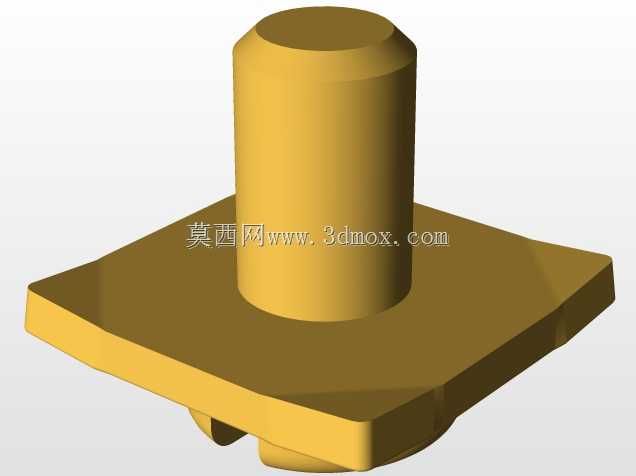

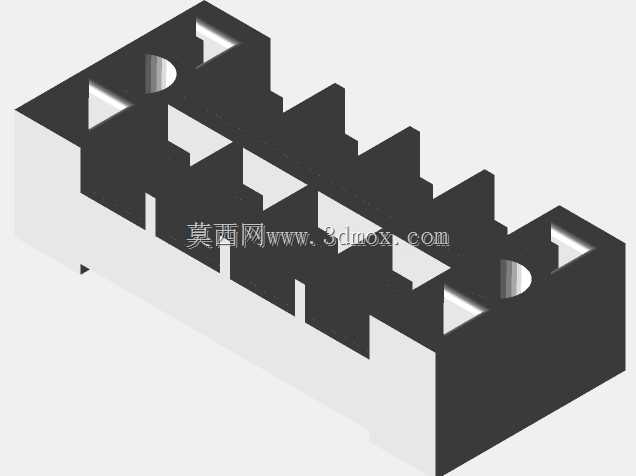

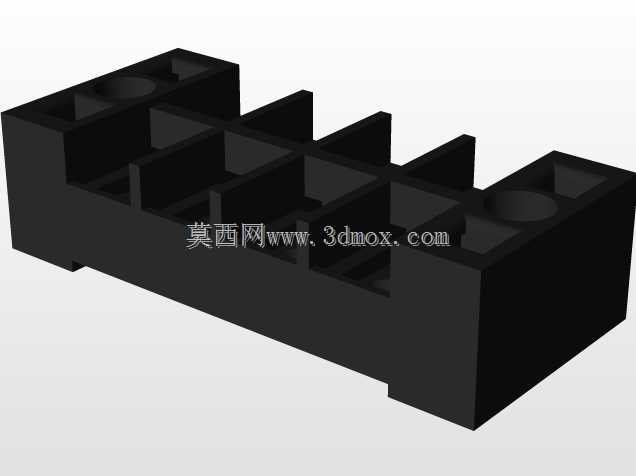

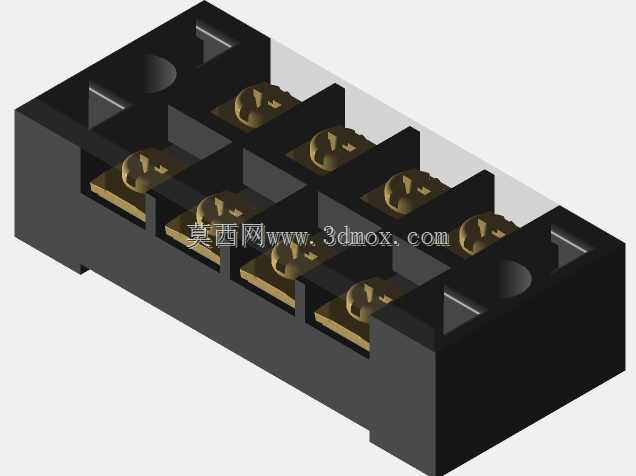

这款TB-2504L规格的600V-25A接线端子，是低压电气配电、工业控制柜、成套设备内部线路接驳场景中极为常用的连接部件，主要承担多回路导线的规整接驳、电流稳定传输的核心作用，能够替代零散的导线铰接、烫锡接头工艺，大幅提升柜内线路的整洁度与连接可靠性，降低后期线路检修、回路调整的作业难度，在民用配电箱、小型设备控制回路、自动化设备信号与动力接线场景中都有广泛应用。从功能特性来看，该端子额定适配600V交流电压、25A持续载流的工况，能够覆盖常规低压控制回路、小功率动力回路的接线需求，端子采用栅栏式分隔结构，每一个接线位都设置独立的绝缘隔栏，能够避免相邻接线位的导线毛刺、金属裸露部分发生短接故障，同时压线结构采用螺丝压紧式设计，适配多股软线、单股硬线的压接需求，压线螺丝拧紧后能够提供足够的压紧力，避免设备运行过程中受振动影响出现接线松动、接触电阻过大发热的问题。在设计思路层面，这款端子优先考虑电气安全性能与安装便捷性的平衡，整体采用阻燃绝缘材质作为基座，具备良好的耐温、耐电弧性能，即使出现短时过载发热也不会出现明火蔓延的风险；导电部分采用高导电率的铜质基材并做表面防氧化处理，能够降低接触位置的电阻损耗，减少长期运行的发热问题；基座上预留标准的导轨安装卡位与螺丝固定孔位，既可以卡装在标准电气安装导轨上实现快速整排固定，也可以通过螺丝直接固定在安装板上，适配不同的柜内安装场景。从外形尺寸与安装边界来看，这款端子为4位接线结构，整体外形紧凑规整，相邻接线位的间距符合低压电气安全间隙要求，安装时不需要预留过大的周边操作空间，接线完成后导线的弯曲半径也能得到充足保障，不会出现导线过度弯折损伤线芯的问题；端子的进线口设置导向倒角，穿线作业时能够顺畅将导线送入压线位，不需要反复调整导线角度，能够有效提升现场接线的作业效率，同时基座底部设置定位凸筋，安装后不会出现沿导轨方向的滑移错位，长期运行的结构稳定性十分出色。
