集成压料结构的斜置砂带磨削设备

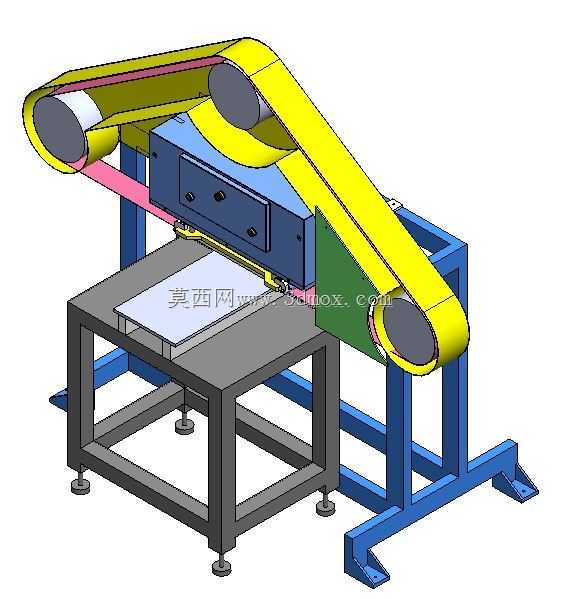

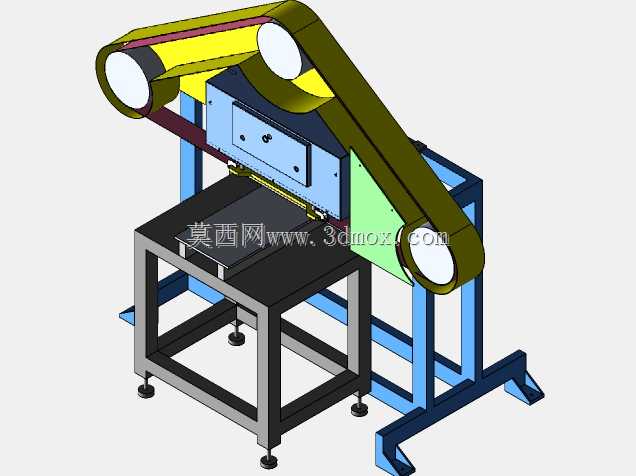

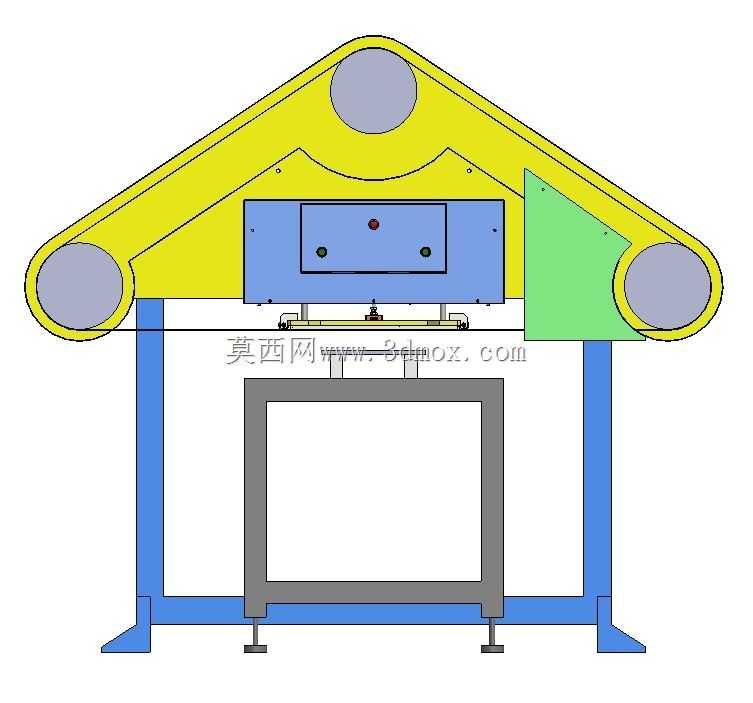

这款集成压料功能的斜置砂带磨削设备，主要面向五金加工、小型金属件制造、家具五金配件生产等场景，针对小尺寸平面工件的低成本粗磨、去毛刺、表面匀整作业设计，可替代人工手持打磨作业，降低车间打磨工位的粉尘暴露风险，同时提升批量工件表面处理的一致性，适配普通碳钢、铝合金、硬质塑料等多种常见加工材质的表面修整需求，尤其适合对表面精度要求不高、追求加工效率与低成本投入的中小加工车间使用。设备将压料机构与砂带磨削模块做了一体化集成设计，斜置的砂带轮组布局让砂带工作面形成倾斜的加工角度，既可以避免打磨废屑堆积在砂带表面影响磨削效果，也能让操作人员上下料时拥有更开阔的操作视野，减少操作干涉。压料装置设置在砂带加工区域的正上方，可在工件进给过程中提供稳定的下压力，避免工件在砂带高速磨削时出现移位、翘边的问题，保证磨削过程中工件与砂带接触面的压力均匀，减少局部过磨或者磨削不到位的情况。设备的机架采用方管焊接框架结构，底部配置可调式支撑脚杯，可根据车间地面的平整度调整设备水平度，抵消地面不平带来的设备振动，保证磨削作业的稳定性；支撑机架分为上下两层结构，上层用于安装磨削主机与压料模块，下层预留的空间可用于放置废屑收集盒或者配套的电气控制元件，充分利用设备的竖向空间，减少设备的整体占地面积。设备的操作工位设置在机架正前方，工件放置台采用平整的耐磨钢板制作，可承托不同尺寸的小型工件，操作人员只需将待加工工件放置在工作台面上，推送至砂带加工区域即可完成磨削作业，操作门槛低，无需复杂的参数调试即可快速上手。砂带轮组采用张紧度可调的结构设计，当砂带出现磨损松弛时，可通过调整端盖的张紧螺栓快速调整砂带张紧力，更换砂带时也无需拆解过多结构，降低设备的日常维护难度。整体设备的安装边界紧凑，不需要预留过大的周边操作空间，可直接布置在常规生产流水线的打磨工位旁，也可作为独立打磨工位单独使用，适配多种车间布局需求。
