四柱式模切加工设备结构设计展示

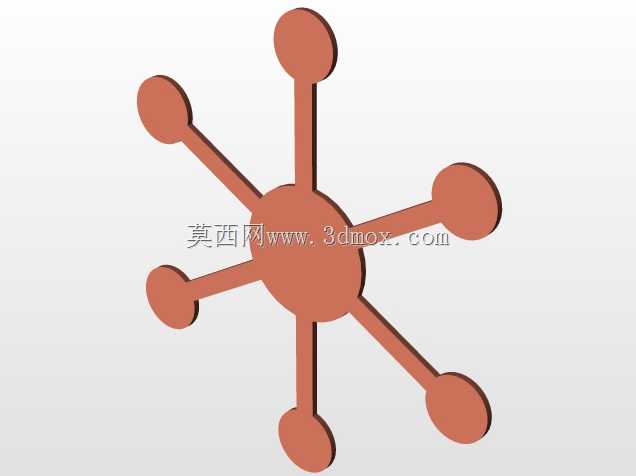

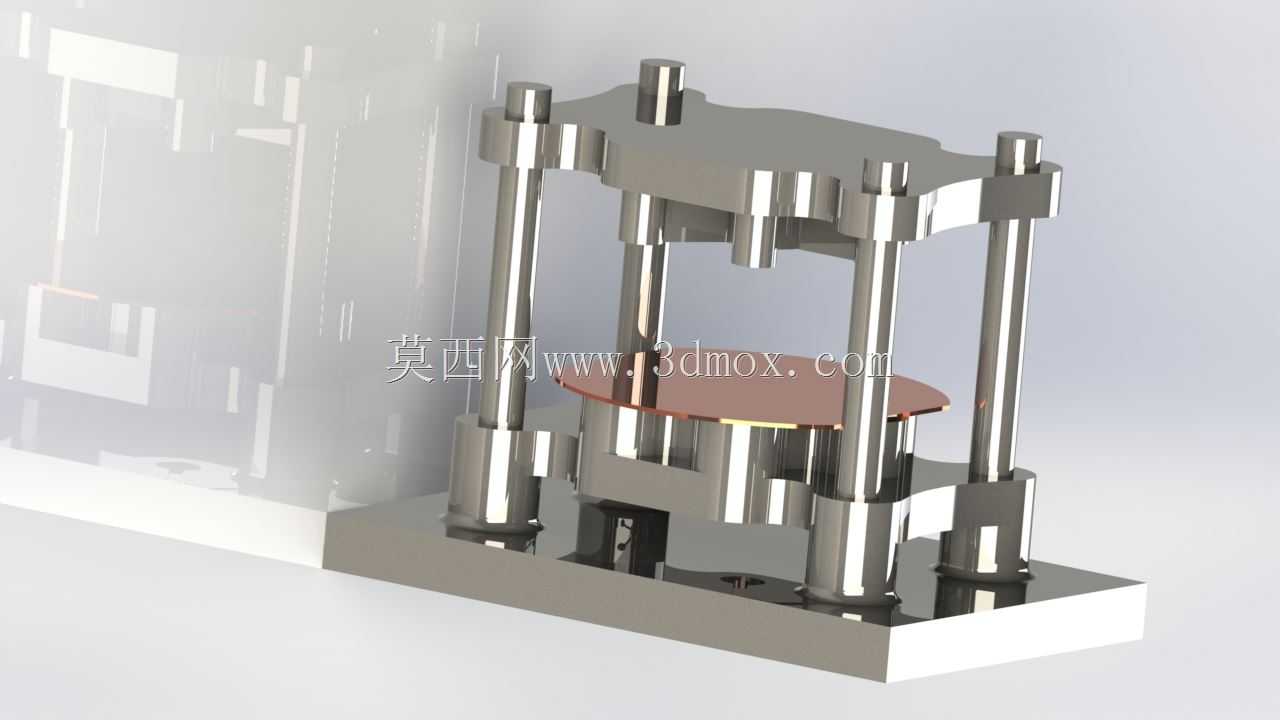

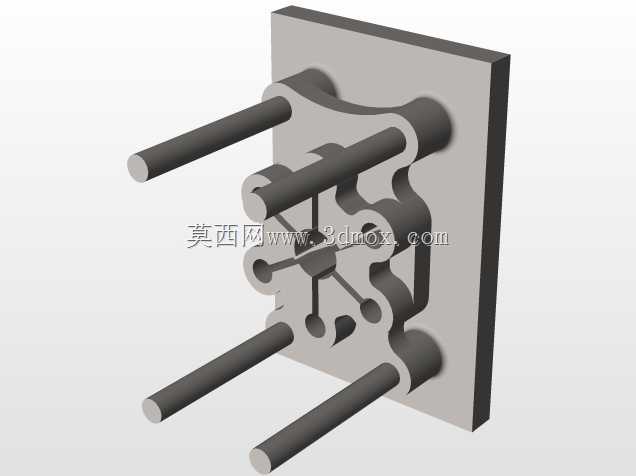

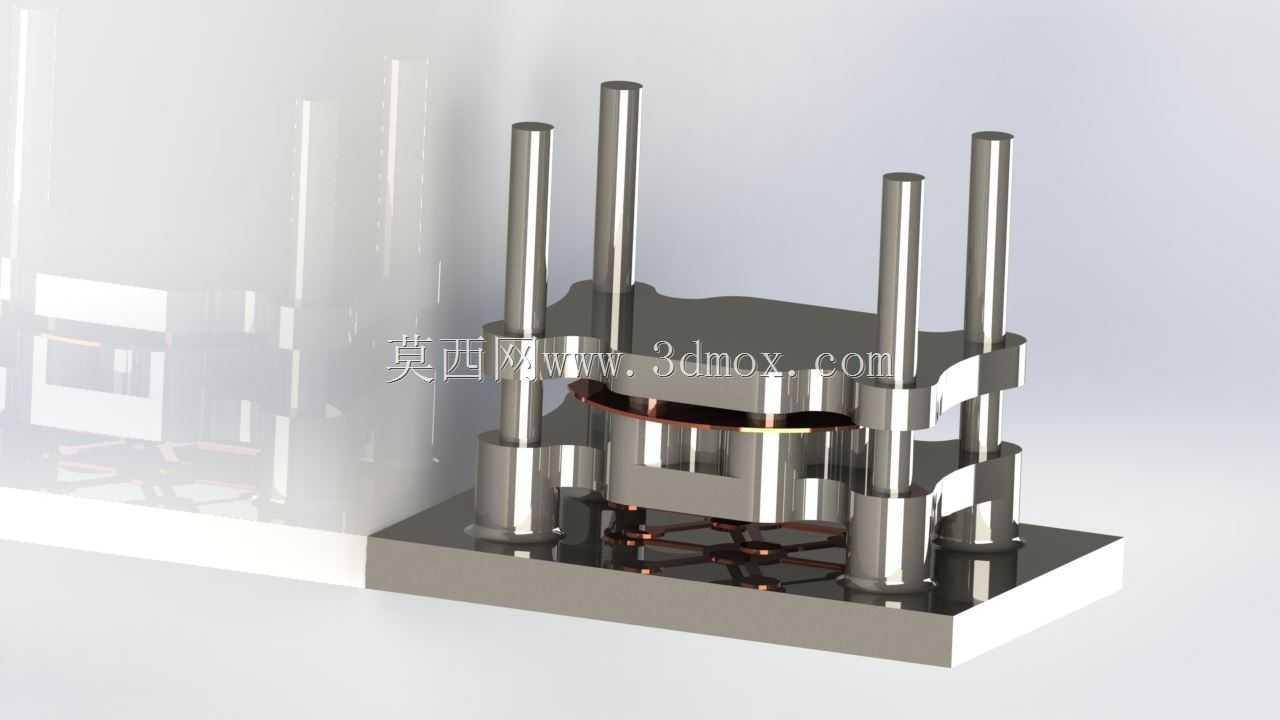

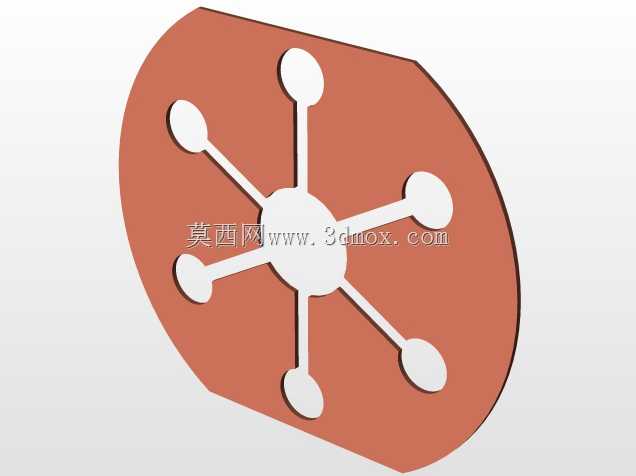

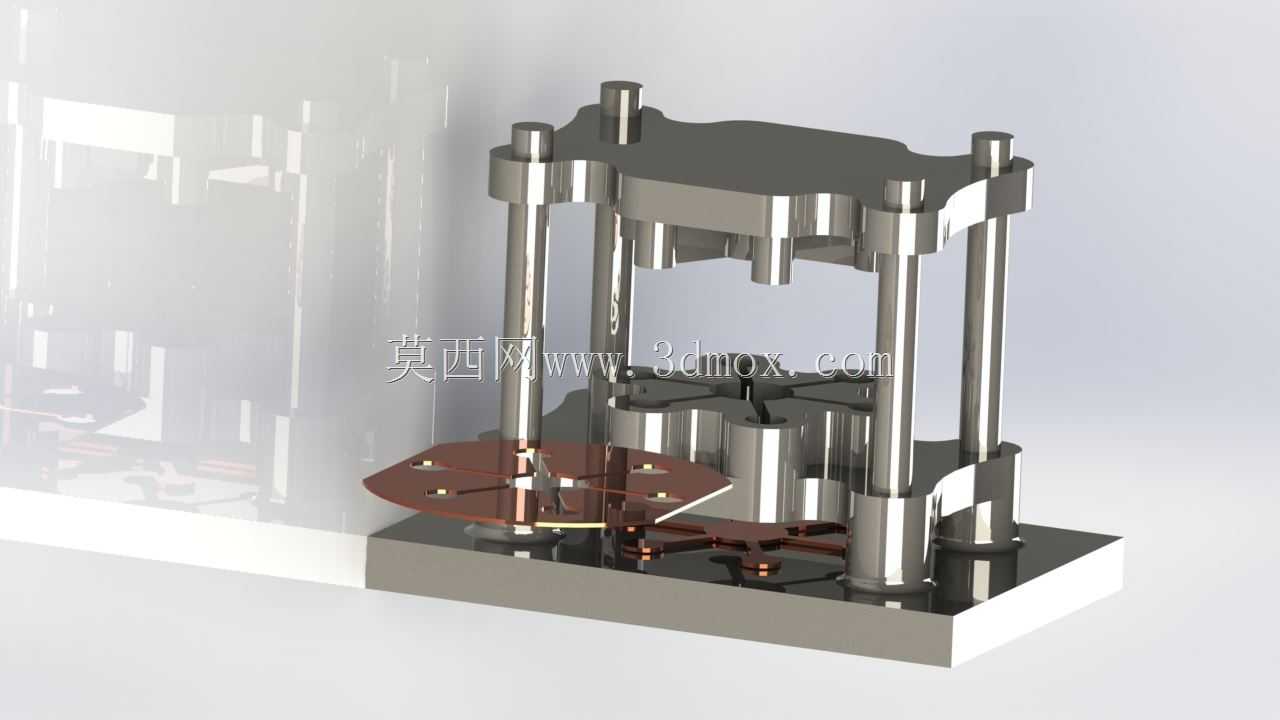

该模切设备结构主要面向包装印刷、电子辅料、橡塑片材加工等行业的片材成型作业场景，可完成纸质包装坯料、柔性线路板辅料、泡棉垫片、皮革片材等物料的精准冲切成型，是批量冲切加工环节中保障成型精度与作业效率的核心工装结构。设备采用经典四柱导向承载架构，四根立式导柱沿底座四角对称分布，为上下模的往复合模动作提供全程稳定的导向支撑，可有效抵消冲切过程中产生的侧向偏载力，避免合模错位导致的切边毛刺、成型尺寸超差问题，大幅提升冲切成品的合格率。底座采用整体厚重式铸铁结构设计，足够的自重与结构刚性可吸收冲切瞬间的冲击载荷，减少设备作业时的振动传递，保障长时间连续作业的结构稳定性，安装时仅需将底座固定于平整的混凝土地面或专用作业工作台，预留出上下料操作空间与驱动机构连接位置即可完成部署，无需额外复杂的调平校准工序。上模安装板与驱动端直接连接，可沿导柱做竖直方向的往复直线运动，下模工位固定于底座中心位置，待加工片材平铺于下模工位表面后，上模随驱动动作下行，配合安装于模座上的定制刀模完成片材的轮廓冲切，单次合模即可完成单个或多个阵列排布工件的成型作业。整体结构设计充分考虑了模切作业的受力特性，导柱与模座连接位置加装耐磨衬套，可降低长期往复运动带来的结构磨损，延长设备整体使用寿命；上下模的安装面均设计为标准平直面，可根据不同加工需求快速更换对应规格的刀模，适配不同尺寸、不同轮廓工件的冲切需求，无需对整体机架结构做大幅调整。设备的合模行程可根据待加工片材的厚度做适配调整，导柱的有效导向长度覆盖全行程范围，保障合模过程中上下模始终保持精准对位，冲切压力沿导柱均匀传递至底座，不会出现局部应力集中导致的结构变形问题。在实际生产场景中，该结构可适配机械驱动、液压驱动等多种动力输入形式，既可以接入自动化生产线配合送料机构完成连续化批量生产，也可以作为独立工位完成小批量定制化的片材冲切作业，整体结构紧凑，操作维护便捷，冲切成型的工件切边整齐无毛刺，尺寸一致性好，可有效降低后续修边工序的人工成本，提升片材成型加工的整体作业效率。
