小型桌面级PCB线路板数控加工设备

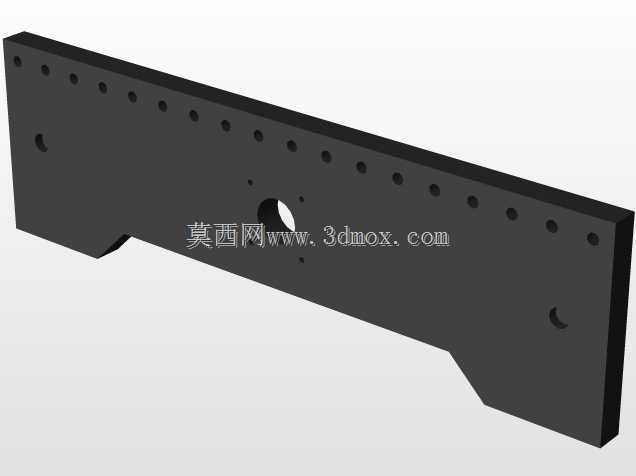

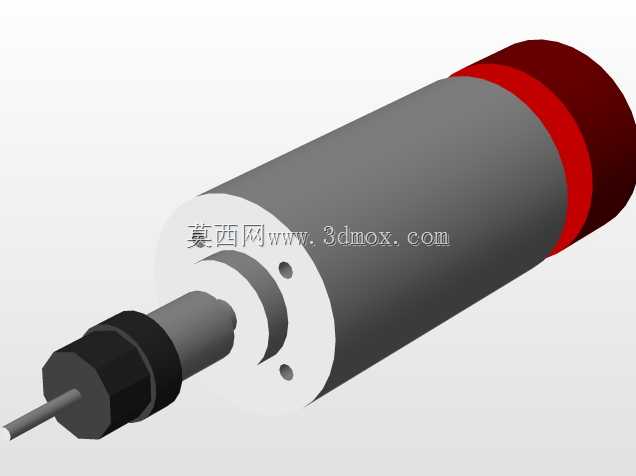

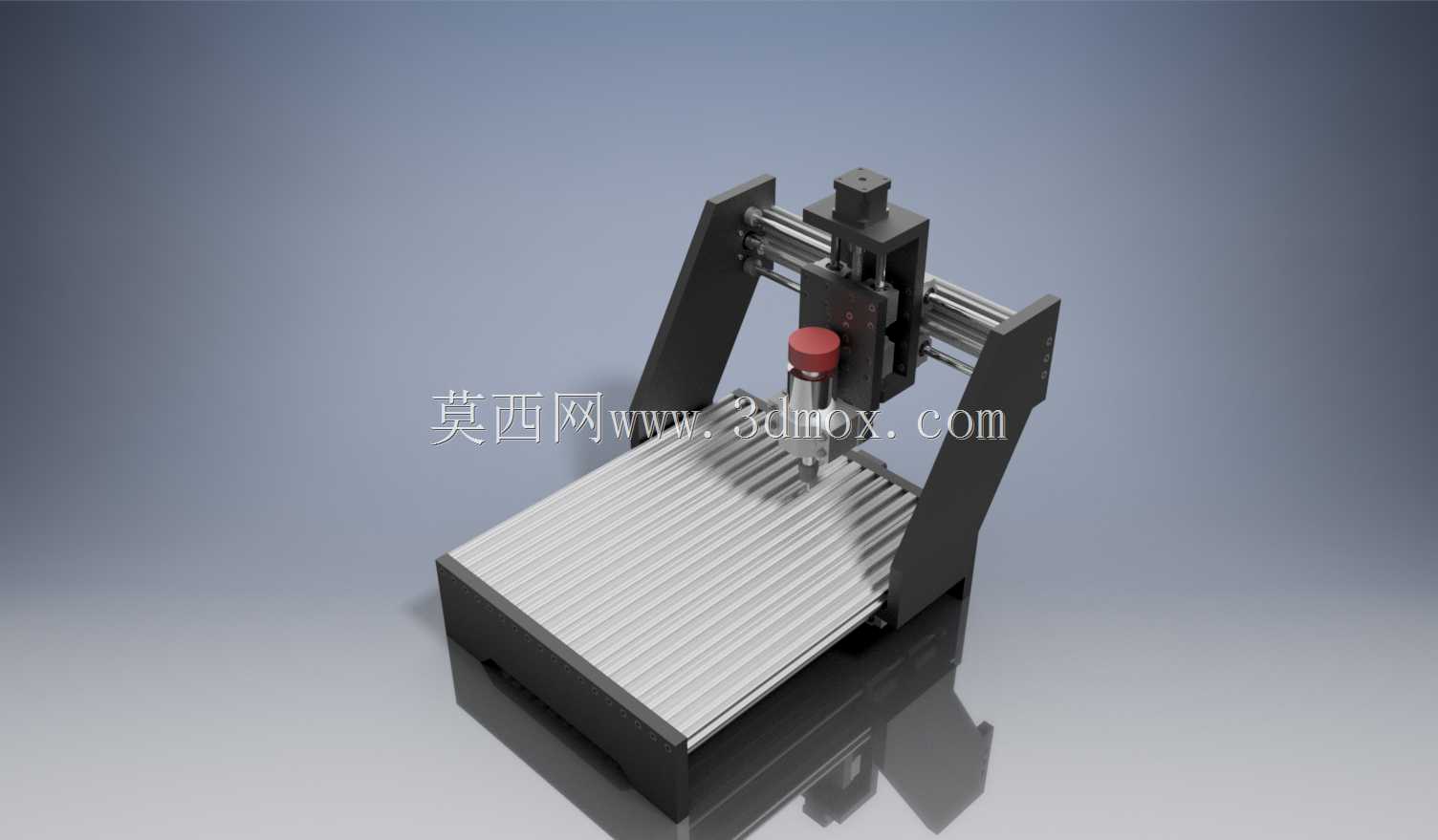

这款小型桌面式数控加工设备，主要面向电子研发、小批量打样、创客工作室以及教学实训场景设计，核心用途是完成PCB线路板的雕刻、钻孔、铣边等精密加工工序，能够替代传统化学蚀刻工艺，实现线路板的快速定制加工，大幅缩短电子项目从设计到实物验证的周期，尤其适合研发阶段的快速迭代需求，同时也可用于软金属、亚克力、薄木板等小型工件的精细雕刻加工。设备采用龙门式移动结构设计，加工过程中工作台保持固定，龙门架带动加工主轴完成X、Y、Z三个轴向的运动，这种结构能够有效降低运动部件的整体重量，提升运动响应速度，同时保证加工过程的稳定性，减少机身震动对加工精度的影响。Z轴方向配备带红色旋钮的高精度主轴组件，可根据加工材质的不同灵活调整进给深度与主轴转速，适配不同直径的雕刻刀、钻头等加工刀具，能够完成0.1mm级别的精细线路雕刻，以及不同孔径的PCB过孔钻孔作业。机身底座采用带平行T型槽的铝合金工作台面，既能够保证工作台的平面度，又可以通过专用夹具快速固定待加工的PCB板材或其他工件，装夹操作便捷，重复定位精度可靠。两侧立式支撑臂采用一体化刚性结构设计，搭配线性导轨传动组件，能够保证X轴和Y轴运动的直线度，减少运动过程中的间隙误差，确保加工轮廓的精准度。设备整体外形紧凑小巧，可直接放置在常规工作台上使用，不需要占用过大的车间空间，安装时仅需要保证放置台面水平稳固，预留出前后左右的操作与维护空间即可，不需要额外做复杂的地基固定。设备的控制组件集成在机身底座内部，外部接线简洁，日常使用时仅需要连接控制信号与供电线路即可完成调试，操作门槛较低，既适合专业电子工程师做快速打样使用，也适合职业院校开展数控加工、电子制作相关的实训教学，帮助学习者理解数控加工的基本原理与PCB制作的完整流程。在实际使用过程中，该设备能够覆盖从单面板、双面板的线路雕刻，到阻焊层开窗、外形铣削的全流程PCB加工需求，加工过程无化学废液产生，相比传统蚀刻工艺更加环保安全，同时加工灵活度更高，能够随时调整设计方案重新加工，非常适合小批量、多品种的定制化电子加工场景。
