卧式悬臂结构溢流泵工业流体输送设备

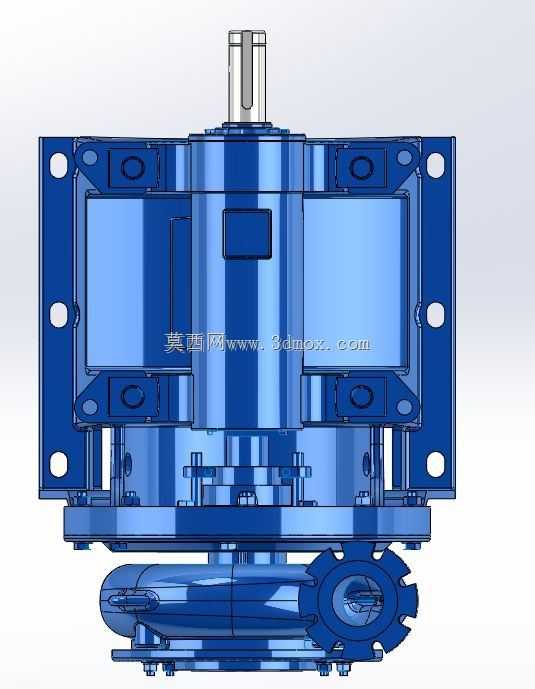

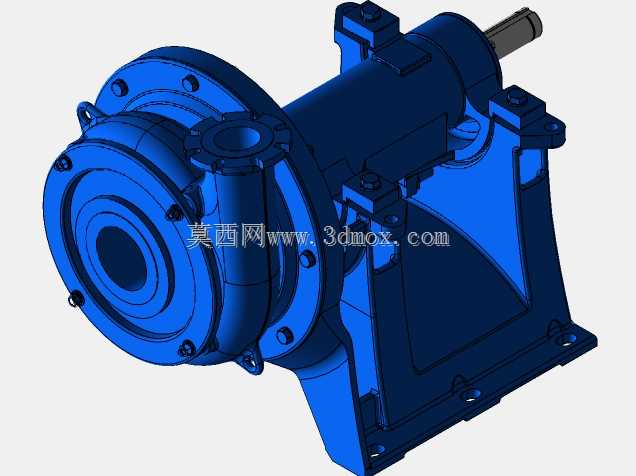

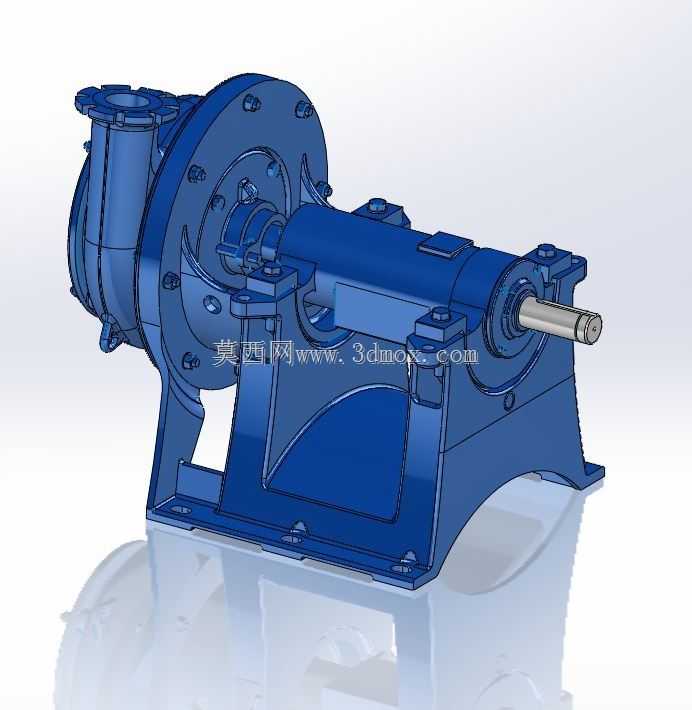

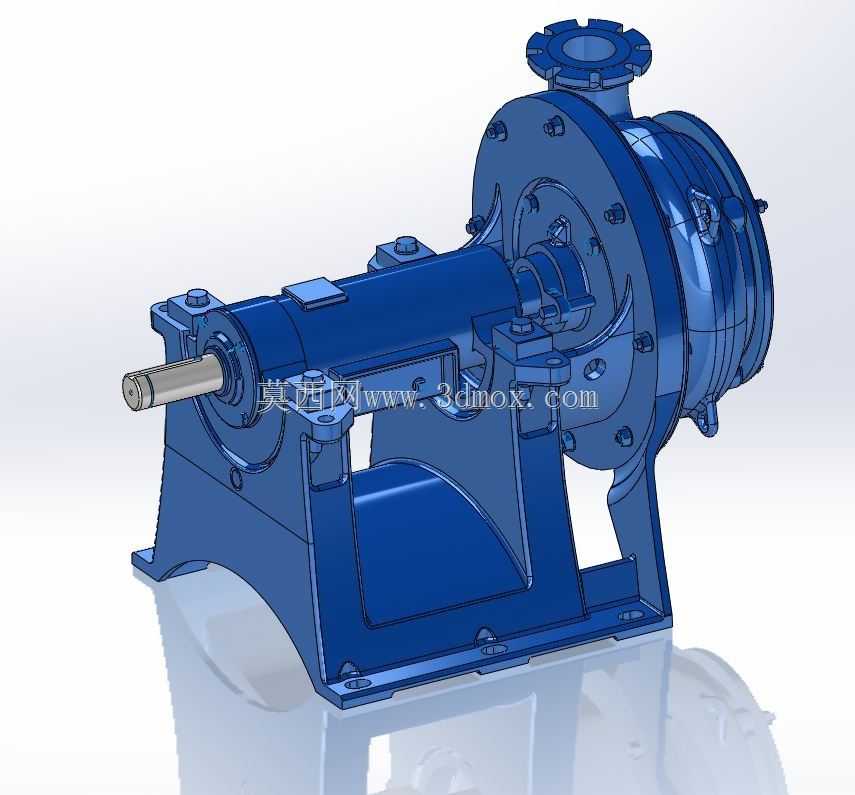

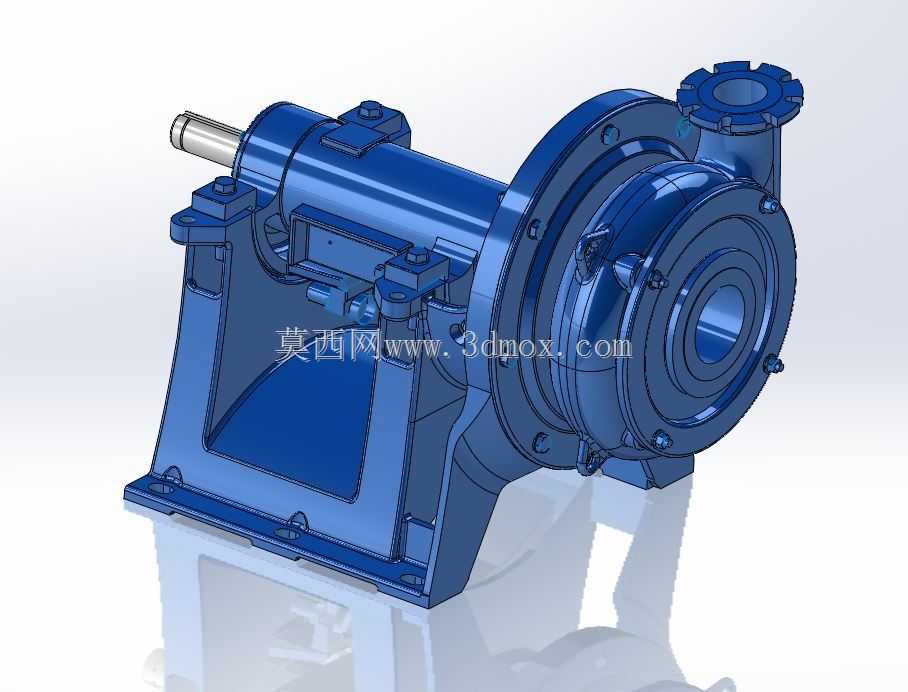

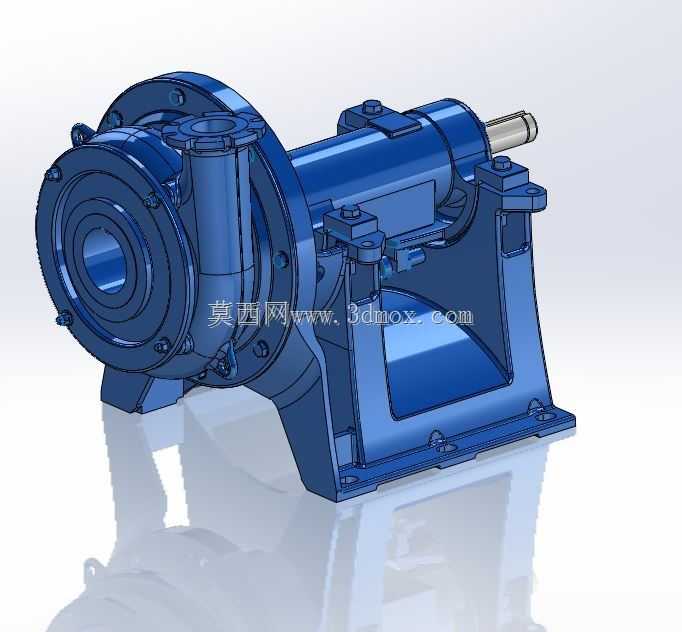

这款溢流泵主要面向工矿企业的流体输送场景设计，可广泛应用于选矿厂矿浆输送、污水处理厂杂质流体转运、化工流程中带颗粒腐蚀性介质的输送环节，也可配套在洗煤、冶金、电力脱硫等工况中，完成含固体颗粒的浆体、高浓度混合流体的升压输送任务，解决普通清水泵无法适配磨蚀性、含杂介质输送的痛点，避免过流部件快速磨损导致的设备频繁停机问题。从功能特性来看，该泵采用单级单吸悬臂式结构设计，泵体与轴承座通过一体式安装支座连接，整体刚性充足，运行过程中振动量小，可适配长时间连续运行的工况需求；过流部件采用加厚圆弧流道设计，流道过渡顺滑无锐角，可减少固体颗粒在流道内的淤积与撞击磨损，同时叶轮采用闭式宽流道结构，兼顾大流量输送能力与抗堵塞性能，可通过直径不超过流道间隙的固体颗粒，降低杂物卡滞叶轮的故障概率。设计过程中优先考虑了安装维护的便捷性，泵体进出口采用标准法兰连接结构，进出口中心高度、安装孔位间距均匹配通用工业管道安装规范，用户现场对接管道时无需额外制作过渡连接件；悬臂式的轴系结构设计，让检修更换机械密封、叶轮等易损件时，无需拆卸进出口管道与电机，仅需拆开泵体与轴承座的连接螺栓即可完成维护操作，大幅缩短现场检修停机时间。外形与安装边界方面，该泵整体为卧式布局，安装支座底部设置多组对称分布的螺栓固定孔，可适配混凝土基础或钢制安装机架的固定需求，泵轴输入端采用标准圆柱轴伸搭配平键连接结构，可通过联轴器直连电机，也可配套皮带轮组件实现变速传动，适配不同转速、不同功率的动力源匹配需求；泵体侧方设置排气与泄放接口，开机前可快速完成泵腔排气，停机检修时可排空泵腔内残留介质，避免残留介质冻裂泵体或腐蚀过流部件。轴系部分采用双轴承支撑结构，靠近叶轮端配置重载滚子轴承承受径向载荷，动力输入端配置深沟球轴承兼顾径向与少量轴向载荷，轴承座预留润滑脂加注通道，可在设备运行状态下完成润滑维护，保障轴系长时间运行的稳定性；机械密封腔设计有冲洗水接口，可外接清洁冲洗液对密封端面进行冲洗降温，避免固体颗粒进入密封摩擦副导致密封失效泄漏，适配高浓度磨蚀性介质的密封需求。
