Arduino适配飞鱼MH-B红外传感模块结构设计

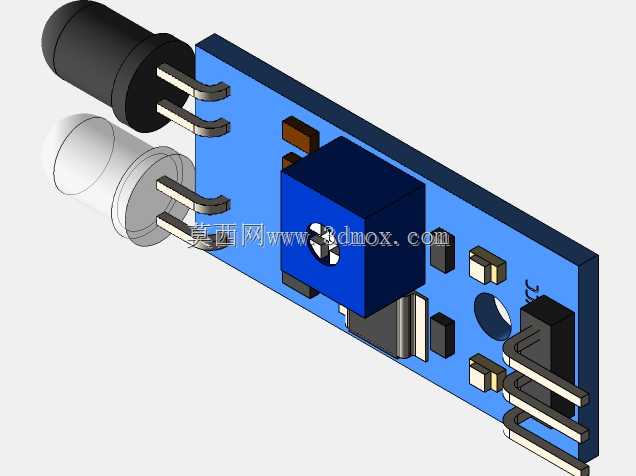

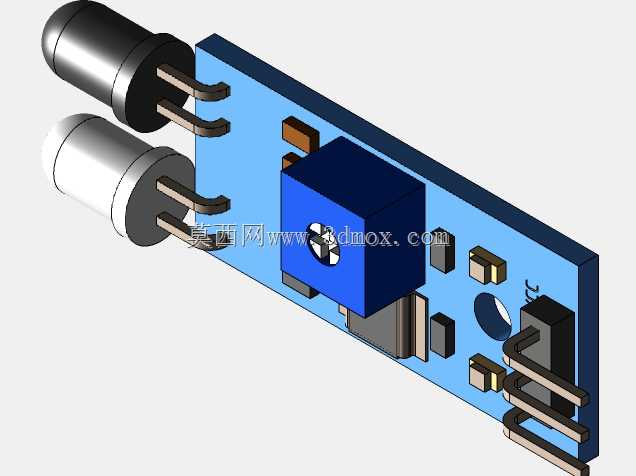

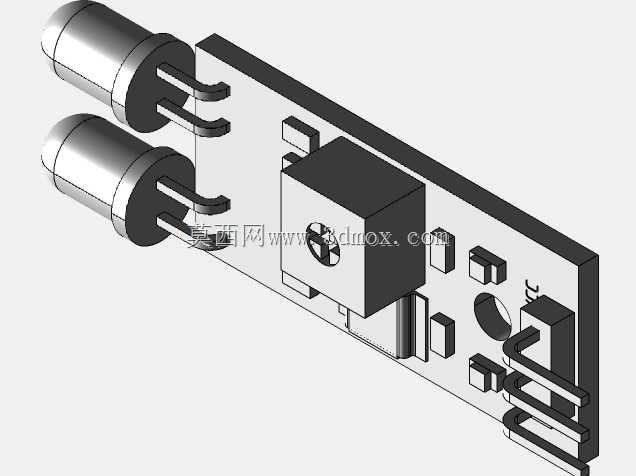

这款红外传感模块是面向开源硬件开发场景设计的近距离探测组件，核心适配Arduino开发体系，可广泛应用于小型智能移动机器人避障、智能小车路径识别、自动感应装置触发、创客类交互装置的人体或物体接近检测场景，也可嵌入到小型自动化设备的工位物料到位检测环节，作为低成本的非接触式探测单元使用。模块采用分体式红外收发布局，发射端与接收端分置板体一侧两端，通过黑色圆柱形发射管向外发射特定波长的红外信号，白色接收管负责采集经障碍物反射回的红外信号，板载的蓝色电位器可用于调节探测灵敏度，适配不同距离的检测需求，板上排布的贴片阻容元件完成信号的滤波、放大与阈值比对，最终通过排针接口向外输出高低电平检测信号，无需额外复杂的信号调理电路即可直接接入主控板IO口。设计过程中充分考虑创客开发与小批量集成的安装需求，板体采用长条形PCB布局，整体轮廓规整，板上预留的两个圆形安装孔位可配合M2规格螺丝完成模块的固定安装，安装边界清晰，不会与周边的接线、其他功能模块产生结构干涉；收发元件的引脚采用标准直插排布，既保证元件焊接的牢固度，也预留了后期更换元件的操作空间，排针接口采用标准2.54mm间距设计，可直接插接在面包板或搭配杜邦线完成接线，降低开发阶段的接线难度。模块上的电位器放置在板体中部区域，调节旋钮朝上，安装完成后无需拆卸模块即可直接用小螺丝刀完成灵敏度调节，适配不同安装场景下的探测距离校准需求；板上的电源指示灯与信号输出指示灯排布在电位器旁侧，调试过程中可直观观察模块的供电状态与触发状态，无需外接额外的指示元件即可完成功能调试。整体结构紧凑，元件排布遵循信号流向顺序，从红外收发端到信号处理元件再到输出接口依次排布，最大程度减少信号走线的长度，降低外界电磁干扰对弱信号采集的影响，同时板体边缘做了圆角处理，避免安装调试过程中尖锐边角划伤操作人员，兼顾了电气性能与实际使用的操作便利性。
