带法兰安装座的同轴射频连接器件

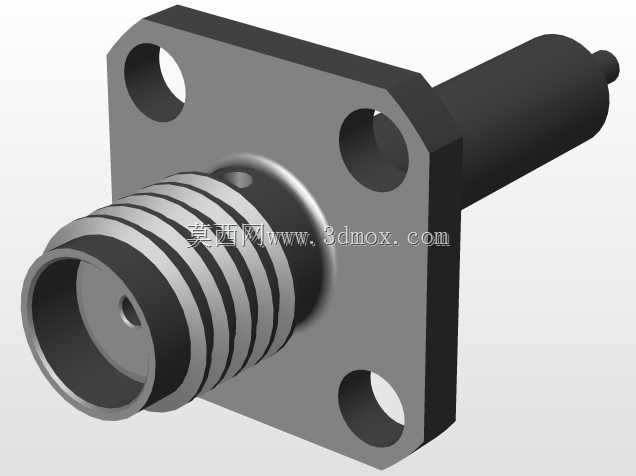

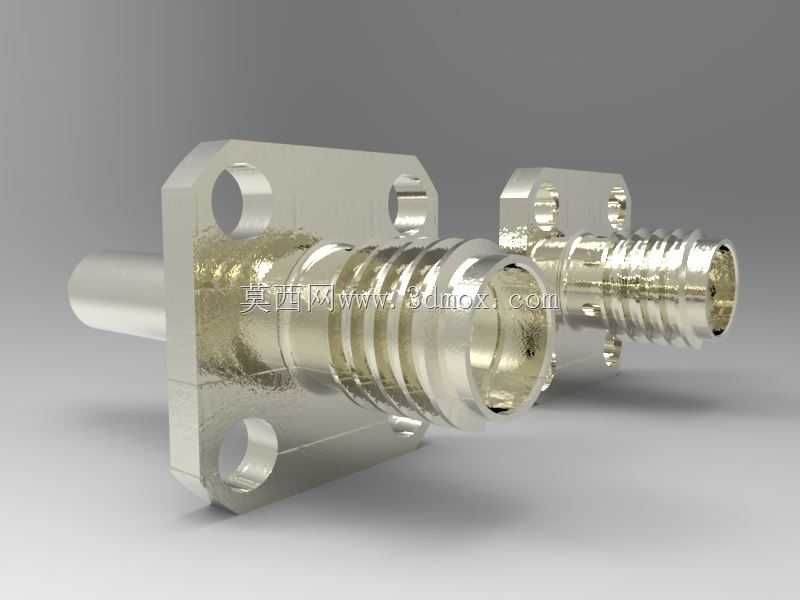

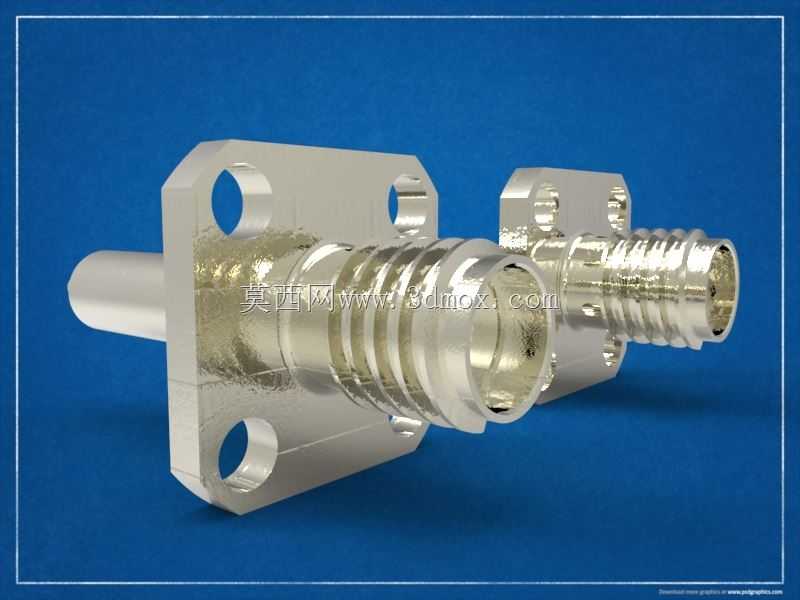

这款同轴法兰盘连接件主要应用在射频信号传输链路中，常见于通讯基站设备、测试测量仪器、航空航天机载电子设备、工业射频加热装置的信号端口对接场景，核心作用是实现同轴传输线与设备腔体、面板之间的刚性固定连接，同时保证射频信号在传输过程中的阻抗连续性，降低信号反射与插入损耗，避免外部电磁干扰侵入传输链路。从功能特性来看，该连接件采用标准同轴传输结构设计，内部导体与外部屏蔽壳体之间保持精准的同轴度，配合法兰盘的安装结构，能够在振动、温度交变的工业使用环境下保持稳定的连接状态，不会出现端口松动导致的信号中断问题；前端的螺纹锁紧结构可以和配套的同轴插头实现快速旋接，对接后具备足够的啮合力，防止意外拉扯导致的连接脱落，金属壳体表面做了镀覆处理，既提升了整体的耐腐蚀性能，也优化了表面导电性能，强化电磁屏蔽效果。在设计思路上，这款连接件优先保证安装的便捷性与连接可靠性，法兰盘采用方形带安装孔的结构，相比螺纹旋入式的同轴连接座，不需要在设备面板上加工精密的内螺纹，只需要开出对应尺寸的过孔与安装螺丝孔即可完成固定，大幅降低了面板加工的精度要求，也提升了现场装配的效率；内部介质支撑结构的位置经过反复优化，既能够稳定固定内导体的位置，保证内导体与外导体的同轴度公差控制在合理范围内，又尽可能减少介质材料对射频信号的衰减影响，适配更高频段的信号传输需求。从外形尺寸与安装边界来看，该连接件的法兰盘为方形结构，四个角设置有沉头安装孔，安装时螺丝从法兰盘外侧锁入设备面板，不会占用面板内侧的操作空间；法兰盘厚度经过合理设计，既保证了足够的结构强度，在反复插拔对接时不会出现法兰变形，又不会过度增加设备整体的外形尺寸；连接件的插合端伸出法兰盘的长度经过精准计算，对接配套插头后不会出现插合过深顶伤内部导体，或是插合过浅导致接触不良的问题；尾部的线缆连接端设置有防滑滚花结构，方便装配时夹持固定，也能够和线缆屏蔽层实现可靠压接，保证整个传输链路的屏蔽层连续导通。
