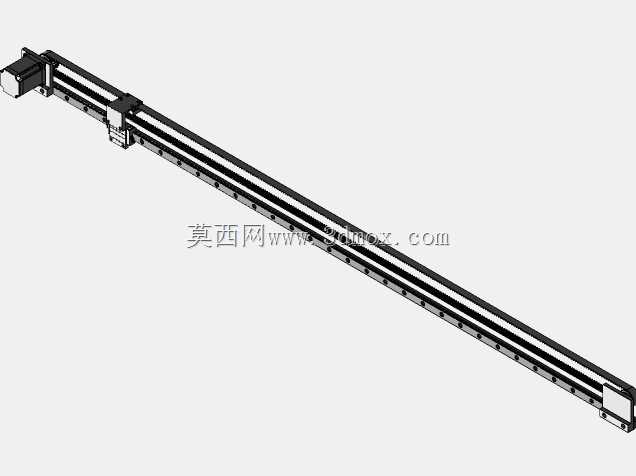

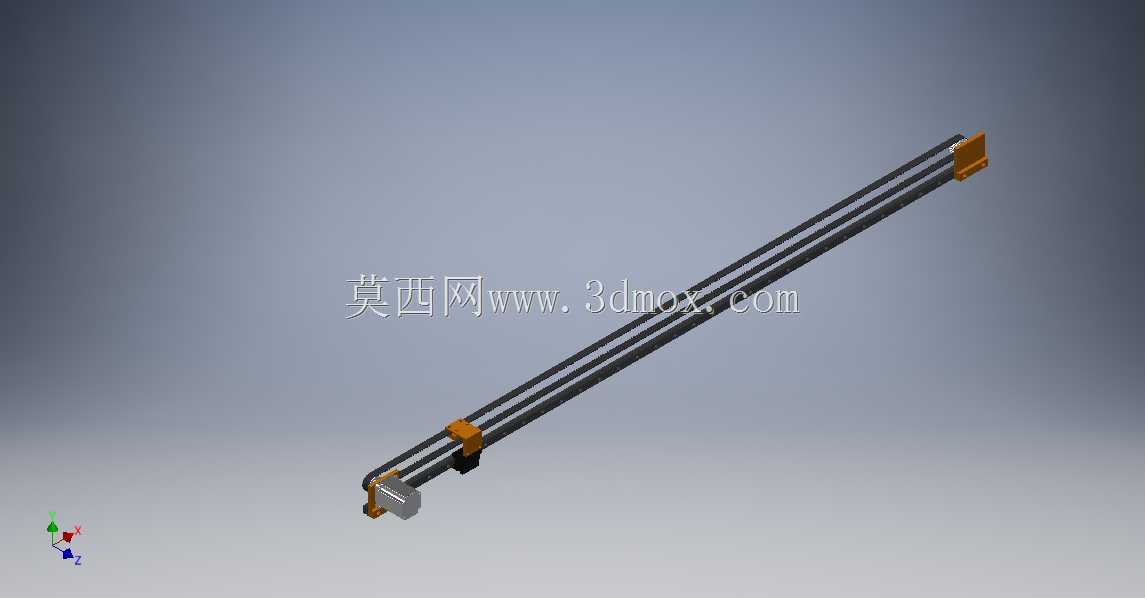

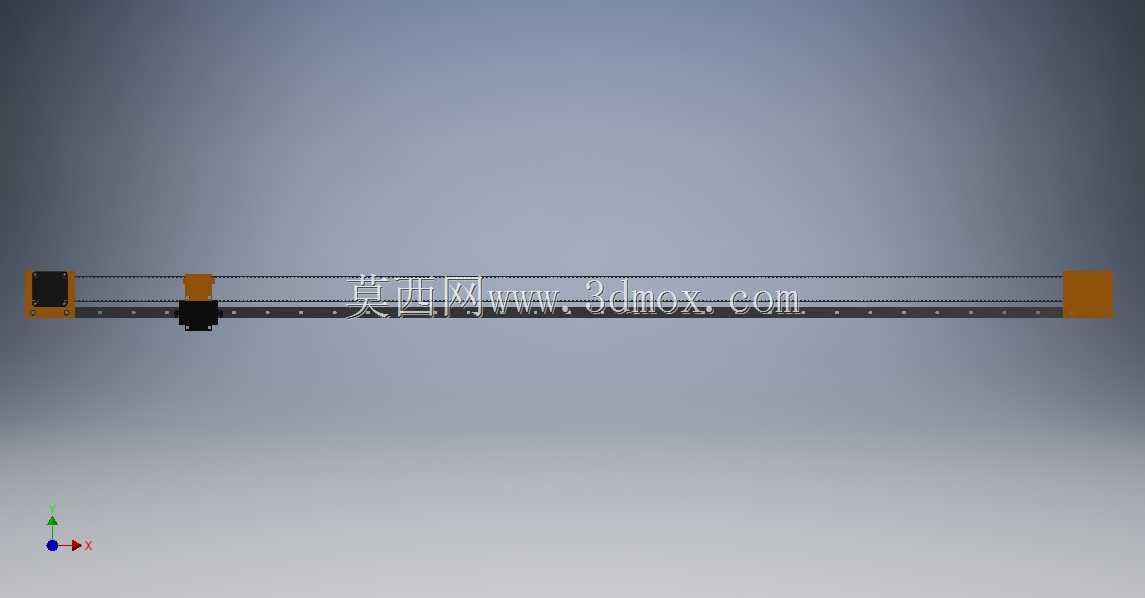

同步带轮驱动长行程直线滑台传动机构

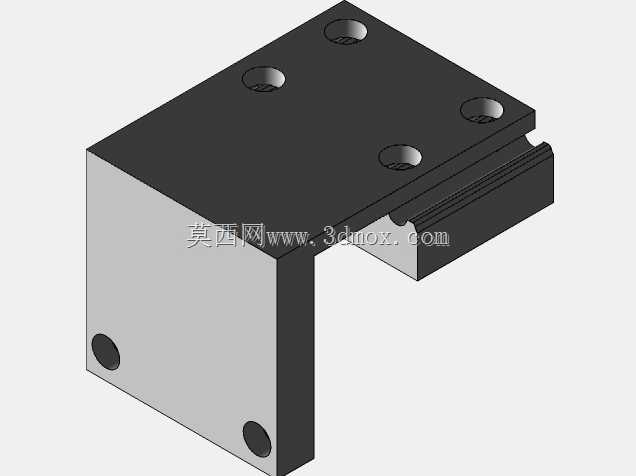

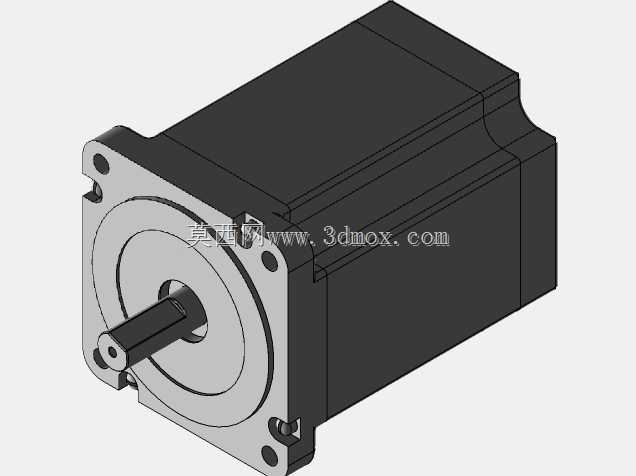

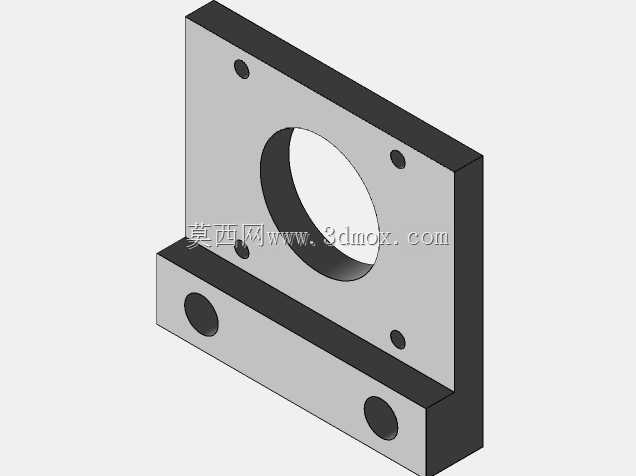

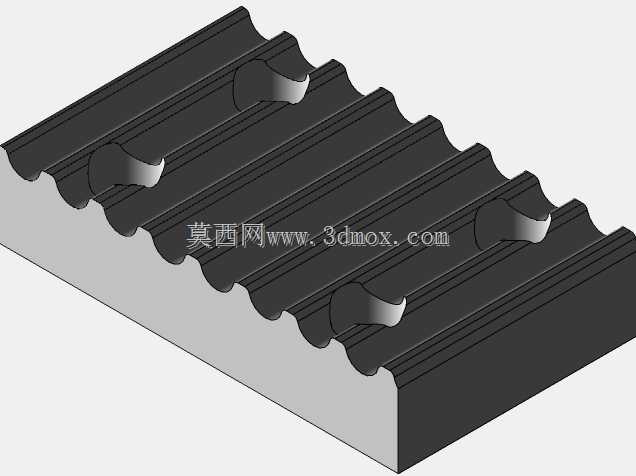

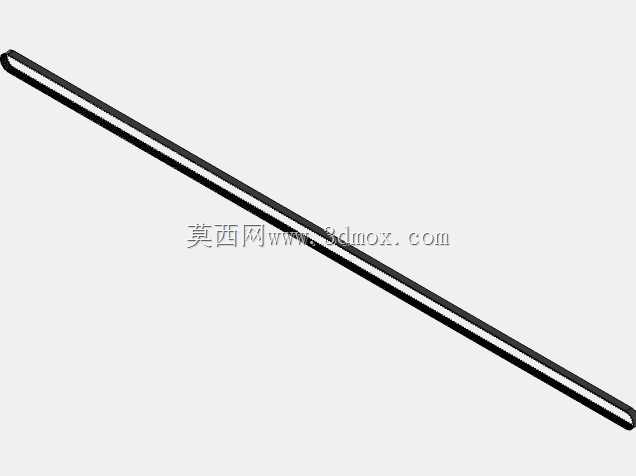

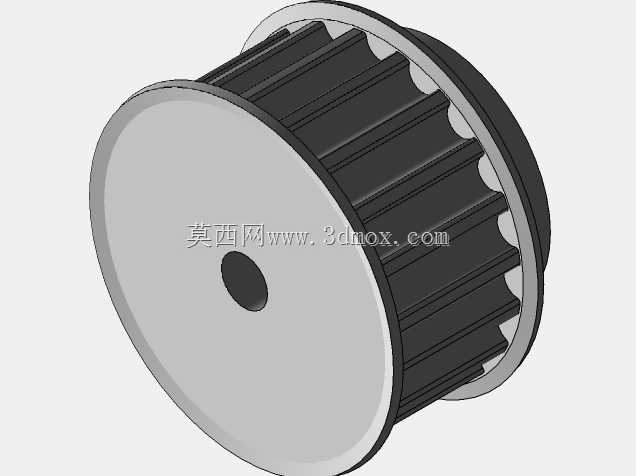

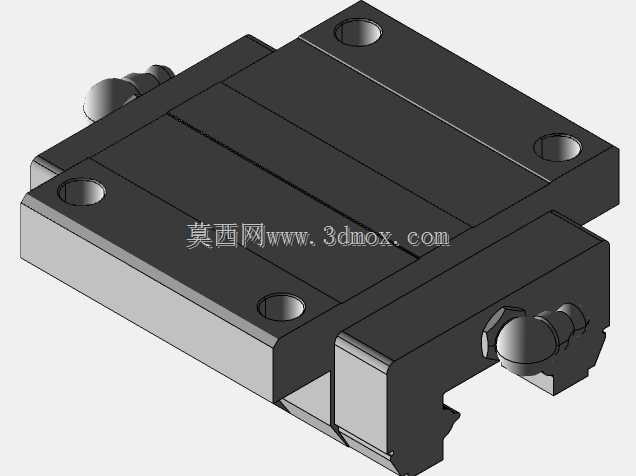

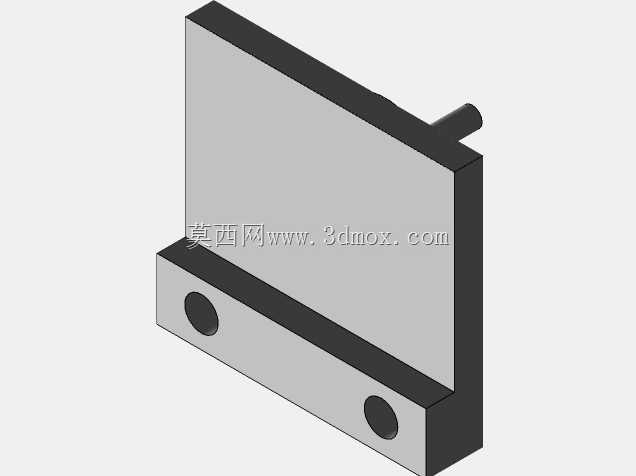

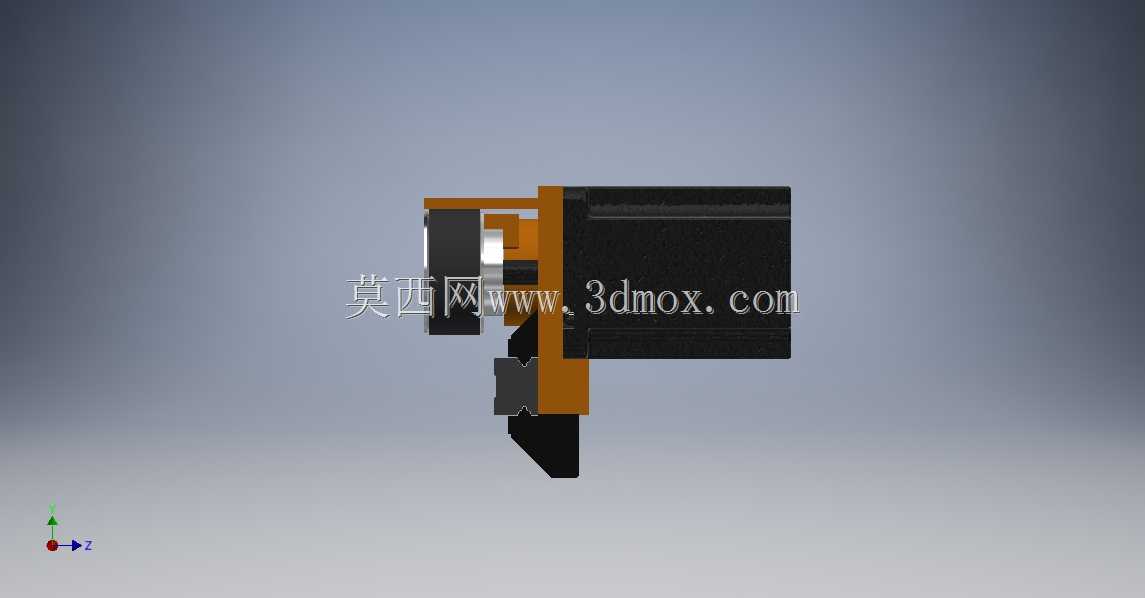

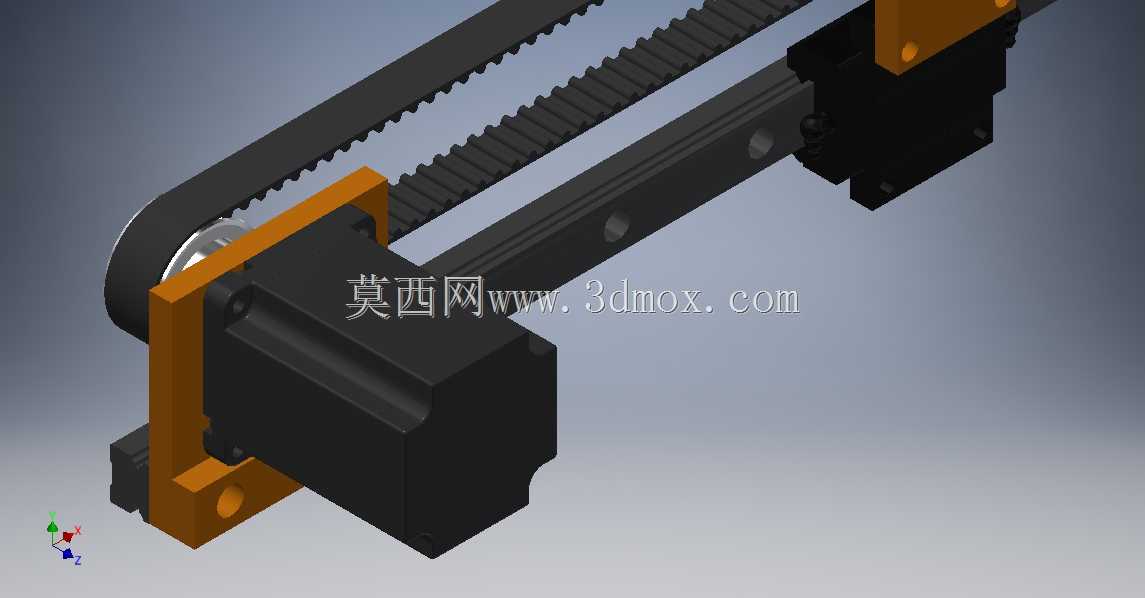

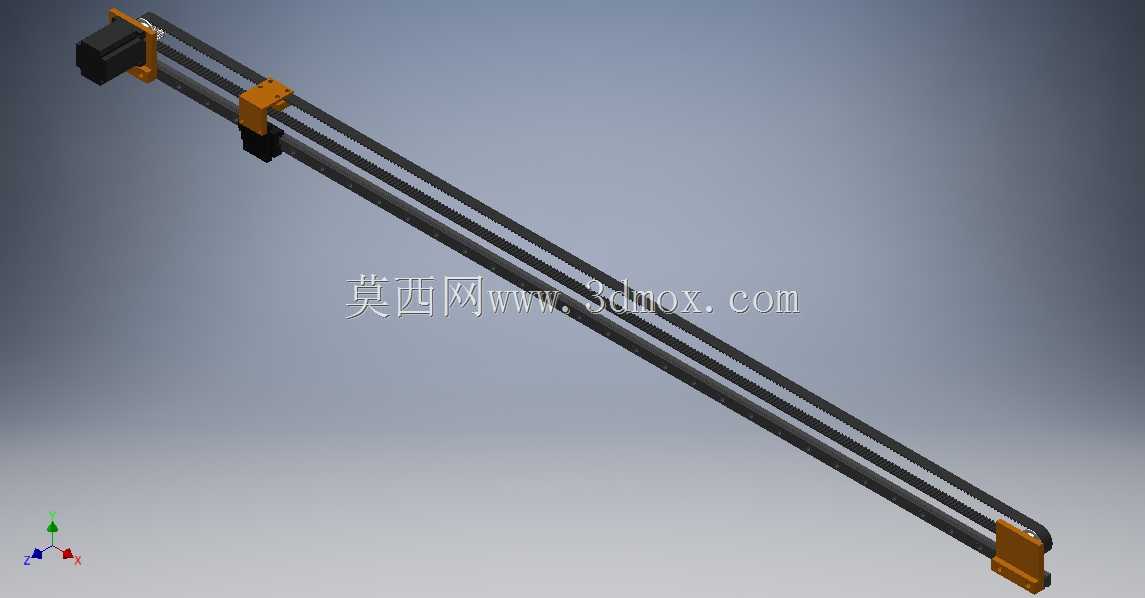

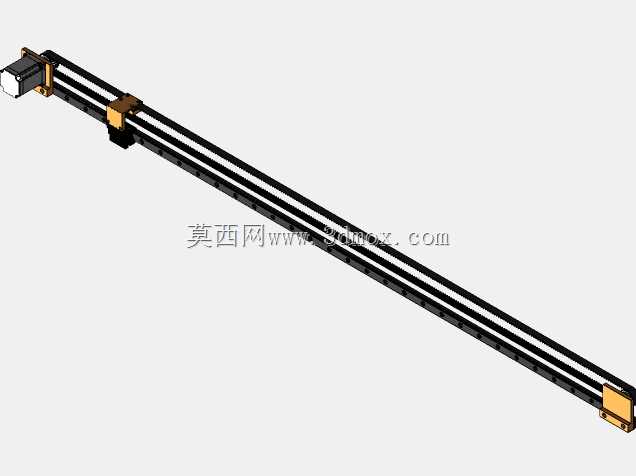

这款同步带传动直线滑台是面向工业自动化场景开发的线性执行部件，广泛应用于3C电子装配产线的工位移载、包装设备的物料推送、激光加工设备的喷头进给、检测设备的探头往复位移等场景，能够在长行程工况下实现稳定的高速直线往复运动，替代传统气缸传动方案实现多点位精准停位，满足柔性化生产的工位调整需求。该滑台采用正时皮带与同步带轮的啮合传动结构，传动过程无滑差、传动比恒定，运行过程噪音低、传动效率高，适配高速往复的作业工况，相比丝杆传动结构拥有更长的有效行程上限，且日常维护成本更低，无需频繁加注润滑脂即可保持稳定运行状态。滑台的驱动端适配标准Nema34规格步进电机安装位，可根据实际负载需求更换不同扭矩的动力单元，也可搭配伺服电机实现更高精度的闭环位置控制；滑台的运动滑块预留了标准化的安装螺孔阵列，可直接搭载气动夹爪、检测传感器、作业执行头等功能部件，无需额外制作过渡连接板，缩短设备集成的装配周期。设计过程中充分考虑了安装边界的适配性，滑台主体采用高强度铝合金型材作为基座，型材两侧集成了线性导轨的安装基准面，导轨与型材基准面一次装夹定位完成装配，保证两根导轨的平行度公差控制在合理范围内，避免滑块运行过程中出现卡滞、偏磨的问题；两端的带轮座采用分体式张紧结构，可通过调整螺栓改变两端带轮的中心距，实现皮带张紧度的便捷调节，无需拆解滑台主体结构即可完成日常维护调整。滑台的整体外形为细长型条状结构，安装时可通过型材基座的预留槽道搭配T型螺栓完成固定，支持水平安装、垂直安装、侧装等多种安装方式，适配不同设备的布局空间需求；滑块的运动方向上设置了硬质限位挡块，可在行程极限位置提供硬限位保护，避免超程运行造成的机构损坏，同时也可搭配光电限位开关实现软限位控制，进一步提升设备运行的安全性。皮带与带轮的齿形采用标准1英寸正时齿廓设计，啮合过程中齿面受力均匀，长时间运行下的磨损量小，可保证长期使用后的传动精度保持性，滑台的整体负载能力可覆盖多数轻工业自动化场景的移载需求，在额定负载下可实现平稳的加减速运行，不会出现明显的冲击与振动。
