十字铰接式简易万向联轴结构

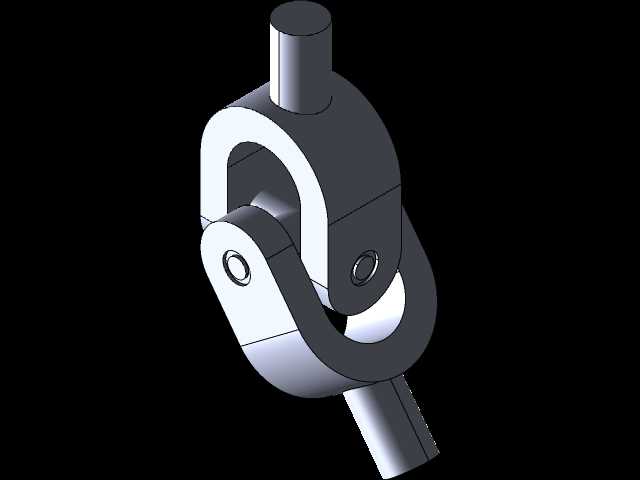

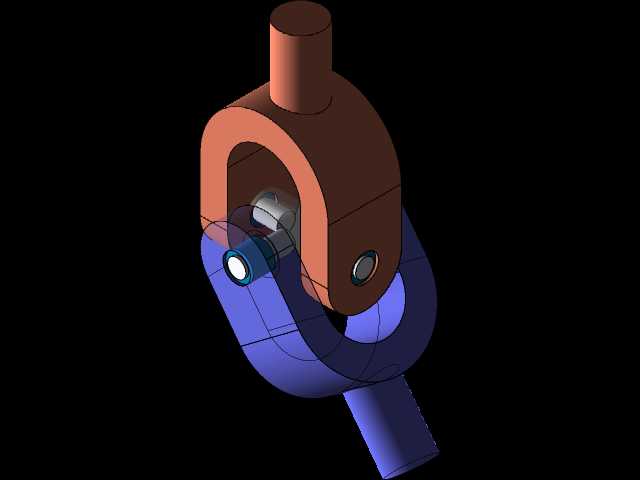

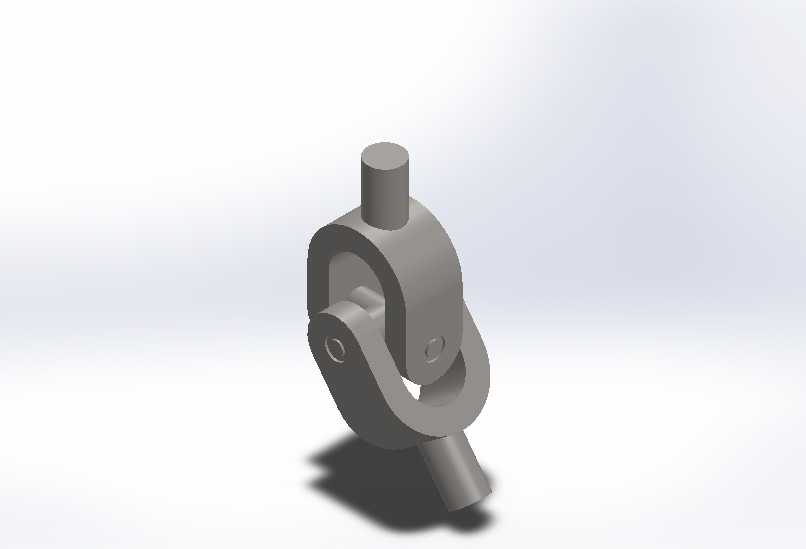

　　在中小扭矩传动的布局场景里，经常会遇到主动轴与从动轴无法保证严格同轴、存在小角度偏斜的工况，比如轻工输送线的动力接驳、小型机床的进给传动延伸、农用小型机具的动力输出端，这类场景不需要大载荷的重型万向轴，结构紧凑、装拆便捷的简易万向联轴结构就能完全满足使用需求。这类结构的核心功能是在两轴轴线存在夹角偏差的状态下，持续稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行中机架微变形带来的轴系错位，避免刚性连接状态下轴段承受额外的交变弯曲应力，大幅降低轴承、轴端的异常磨损概率。从结构设计逻辑来看，这套联轴结构采用成对叉形接头配合十字销轴的铰接方案，两个叉形接头分别对应连接主动轴与从动轴的轴端，叉耳位置预留同轴的销轴安装孔，

　　十字轴的四个轴颈分别嵌入两个叉头的安装孔内，形成两组互相垂直的回转副，当两轴存在角度偏斜时，十字轴可以在叉头孔内做小角度回转，动态适配两轴的夹角变化，保证旋转运动的连续传递。设计过程中需要重点控制叉耳的配合间隙，间隙过大会导致传动回程误差增大，传动过程中产生明显的冲击异响，间隙过小则会增大铰接位置的转动阻力，在夹角偏大的工况下出现卡滞问题；十字轴的轴颈长度需要匹配叉耳的厚度，保证装配后轴颈端面不超出叉耳外平面，避免与周边的防护结构、机架部件产生运动干涉。从安装边界来看，这类小型万向联轴结构的径向尺寸紧凑，不需要额外预留过大的周边安装空间，轴端连接可以采用销钉固定或者顶丝锁紧的方式，装拆过程不需要专用工装，

　　日常维护时只需要定期在铰接销轴位置加注润滑脂，降低铰接面的磨损速率即可。需要注意的是，这类简易万向结构单节使用时存在瞬时转速波动，不适合高精度恒转速输出的传动场景，如果需要消除转速波动，可以采用双节串联的布置方式，通过中间轴的等速排布实现平稳传动；在选型时需要根据传递的额定扭矩匹配叉头的截面尺寸，避免过载状态下叉耳出现断裂失效，销轴的材质需要选用具备一定韧性的钢材，保证承受冲击载荷时不会出现脆性断裂。
