激光切割雕刻机配套自动对焦传感装置

这款自动对焦传感装置是专为CO2类激光切割、雕刻加工场景开发的配套功能部件，主要适配常规国产CO2激光加工头使用，核心作用是在加工前自动完成激光焦点与待加工工件表面的距离校准，替代传统人工手动对焦的操作流程，大幅降低不同厚度板材切换加工时的对焦调试时间，同时避免人工对焦的视差、手感误差导致的焦点偏移问题，有效提升切割断面的平整度与雕刻图案的深浅一致性，减少因对焦不准产生的材料报废情况。

从功能设计逻辑来看，装置采用接触式测距对焦的实现思路，前端细长的锥形测头是核心触发部件，当装置随激光头Z轴下行靠近工件表面时，测头最先接触工件平面，触发内部的位移信号反馈给设备控制系统，控制系统接收到信号后即刻锁定Z轴位置，将激光焦点调整到预设的最佳加工高度，完成对焦动作后测头随Z轴抬升复位，不会干涉后续激光加工的走刀路径。

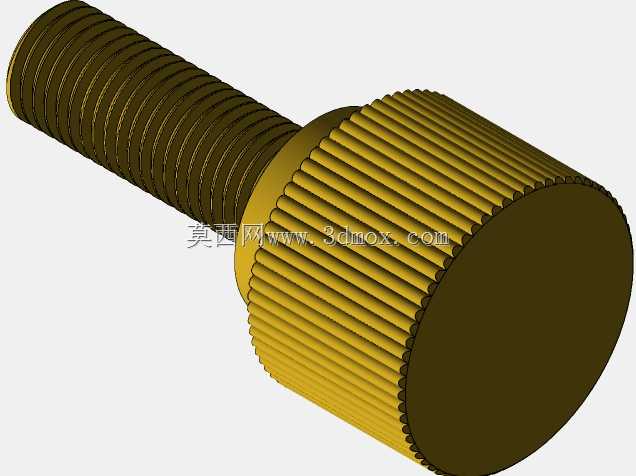

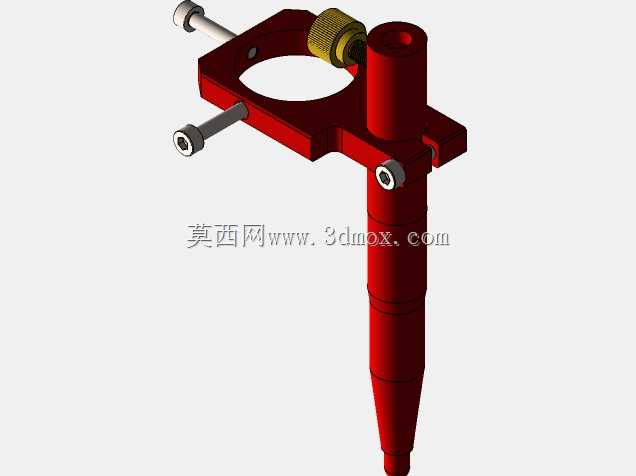

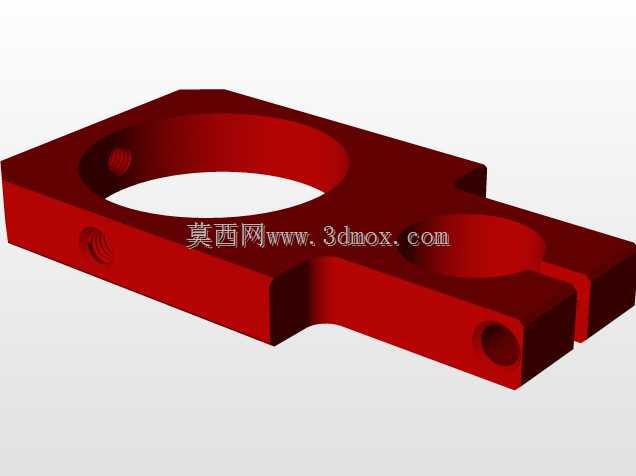

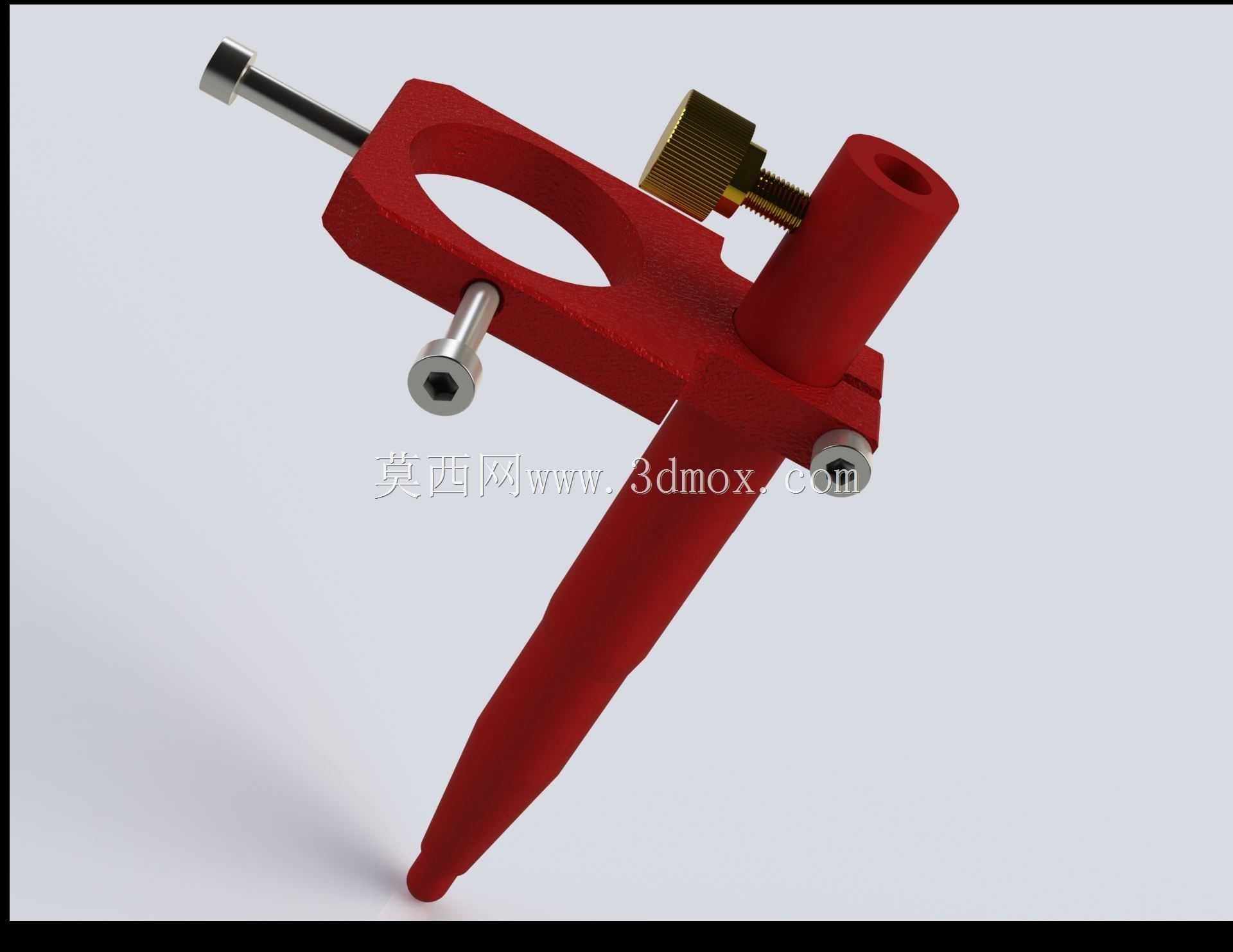

结构设计上充分考虑了现场安装的适配性，主体采用一体式红色支架结构，上方开设的大直径圆孔为激光头安装位，可直接套接在常规直径的CO2激光头筒体外侧，通过侧面两颗对称布置的内六角锁紧螺丝实现径向固定，安装时无需对原有激光头进行打孔、焊接等破坏性改造，适配绝大多数市面在售的台式CO2激光切割机、激光雕刻机的机头安装空间。支架侧面的铜制滚花调节螺丝用于微调测头的初始伸出长度，可根据不同焦距的聚焦镜匹配对应的测头基准位置，适配不同焦深的激光加工需求。

安装边界方面，装置整体结构紧凑，横向最大宽度不超过常规激光头的安装避让范围，纵向总长度可通过测头伸缩调节适配不同Z轴行程的设备，安装后不会超出设备原有加工幅面的运动边界，不会与设备的工作台面、工装夹具产生运动干涉。测头采用耐磨的硬质材质制作，长期反复接触木质、亚克力、皮革、薄金属等常见加工材料表面不易出现磨损变形，可长期保持触发精度，装置的气路、电路接口均预留标准对接位，可直接与支持自动对焦功能的激光设备控制器直连使用，无需额外加装信号转换模块。
