李斯特林瓶产线无齿轮变速送料结构

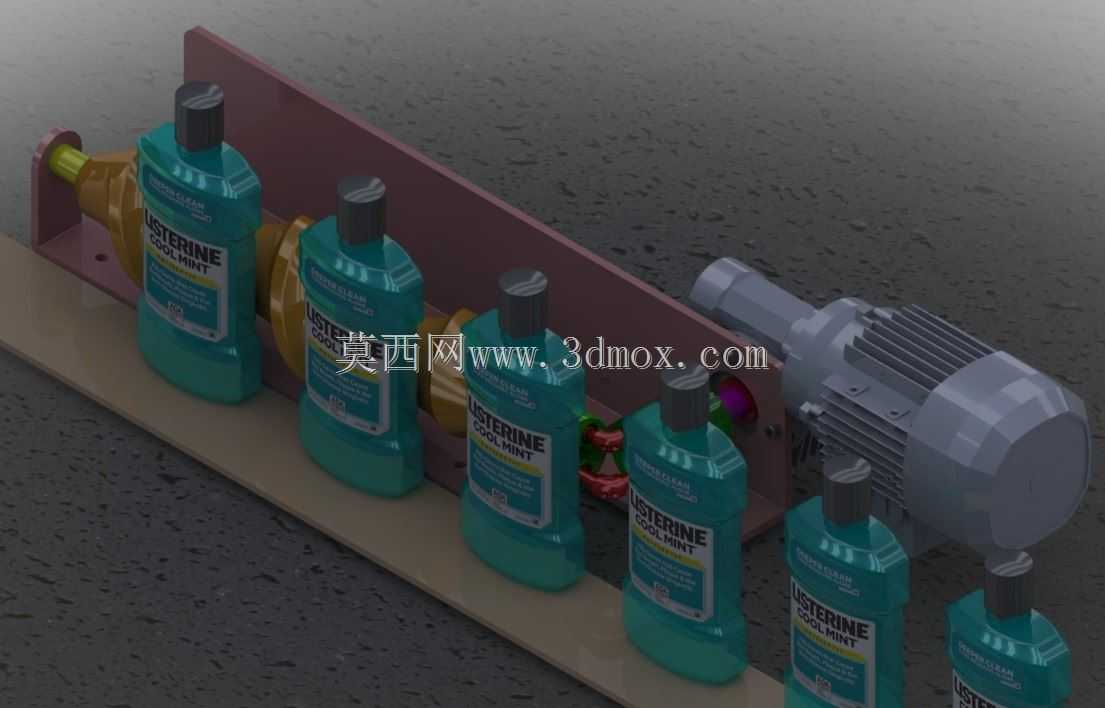

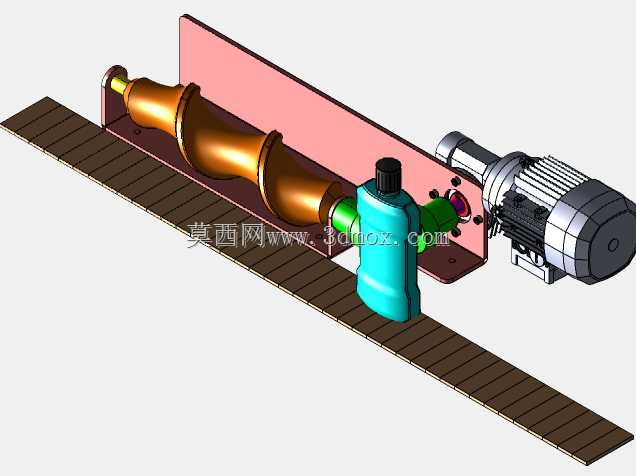

该结构主要应用于瓶装洗护类产品的连续化生产输送环节，针对李斯特林瓶这类规整圆柱形容器的产线工位间传递、定距进给需求设计，替代传统齿轮啮合搭配独立送料机构的分体式布局，解决传统送料结构齿轮啮合间隙带来的送料精度偏差、多部件同步调试难度大、高速运行下齿轮磨损快噪音大的行业痛点，可直接对接前端理瓶机构与后端灌装、旋盖、贴标等核心工位，实现瓶体的平稳、等距、无卡滞输送。整套结构采用驱动端直连无齿轮变速组件的集成化设计思路，摒弃传统齿轮副的硬接触传动模式，通过变径螺旋送料杆的曲面轮廓与瓶身的柔性贴合实现动力传递与送料节奏匹配，动力输出端直接与螺旋送料杆同轴连接，省去中间齿轮传动的换向、减速环节，既减少了传动过程中的动力损耗，也从根源上避免了齿轮啮合带来的润滑油泄漏污染瓶身的风险，完全满足日化、医药类瓶装产品生产的卫生级要求。结构整体采用卧式安装布局，核心安装基准为一块立式安装立板，所有功能组件均固定在该立板上，安装立板底部预留与产线机架对接的标准安装孔位，可直接适配多数常规瓶装产线的机架安装尺寸，无需对现有产线进行大规模改造。螺旋送料杆采用等距变径的曲面设计，杆体表面做抛光处理，减少与瓶身接触时的摩擦阻力，避免刮花瓶身外壁的标签或瓶体本身；送料杆旁侧设置的导向限位块采用耐磨非金属材质，贴合瓶身侧面做仿形曲面设计，可在送料过程中对瓶体进行侧向限位，防止瓶体在螺旋推送过程中发生偏移、倾倒，保证瓶体以固定姿态进入下一工位。驱动端采用常规卧式减速电机直连，电机输出轴与送料杆通过快拆式联轴器连接，日常维护时无需拆解整体安装结构即可快速更换送料杆，适配不同直径规格的瓶体送料需求。整套结构的横向安装长度可根据产线工位间距灵活调整，送料杆的螺旋导程根据目标瓶体的直径、产线运行速度做匹配设计，可实现单行程推送单瓶的精准送料，送料节奏与产线整体运行速度完全同步，不会出现多瓶堆叠、送料空位的情况。结构下方配套的板式输送链带与螺旋送料杆保持同速运行，瓶体落在链带上后由螺旋杆推送着沿链带前进，链带表面做防滑纹理处理，避免瓶体与链带之间发生相对滑动，进一步提升送料的位置精度。无齿轮传动的设计也让整套结构的运行噪音大幅降低，高速运行时无齿轮啮合的高频噪音，可有效改善生产车间的作业环境，同时减少了齿轮润滑、磨损更换的日常维护工作量，降低产线的长期运维成本。
