雀巢多趣酷思咖啡胶囊结构设计

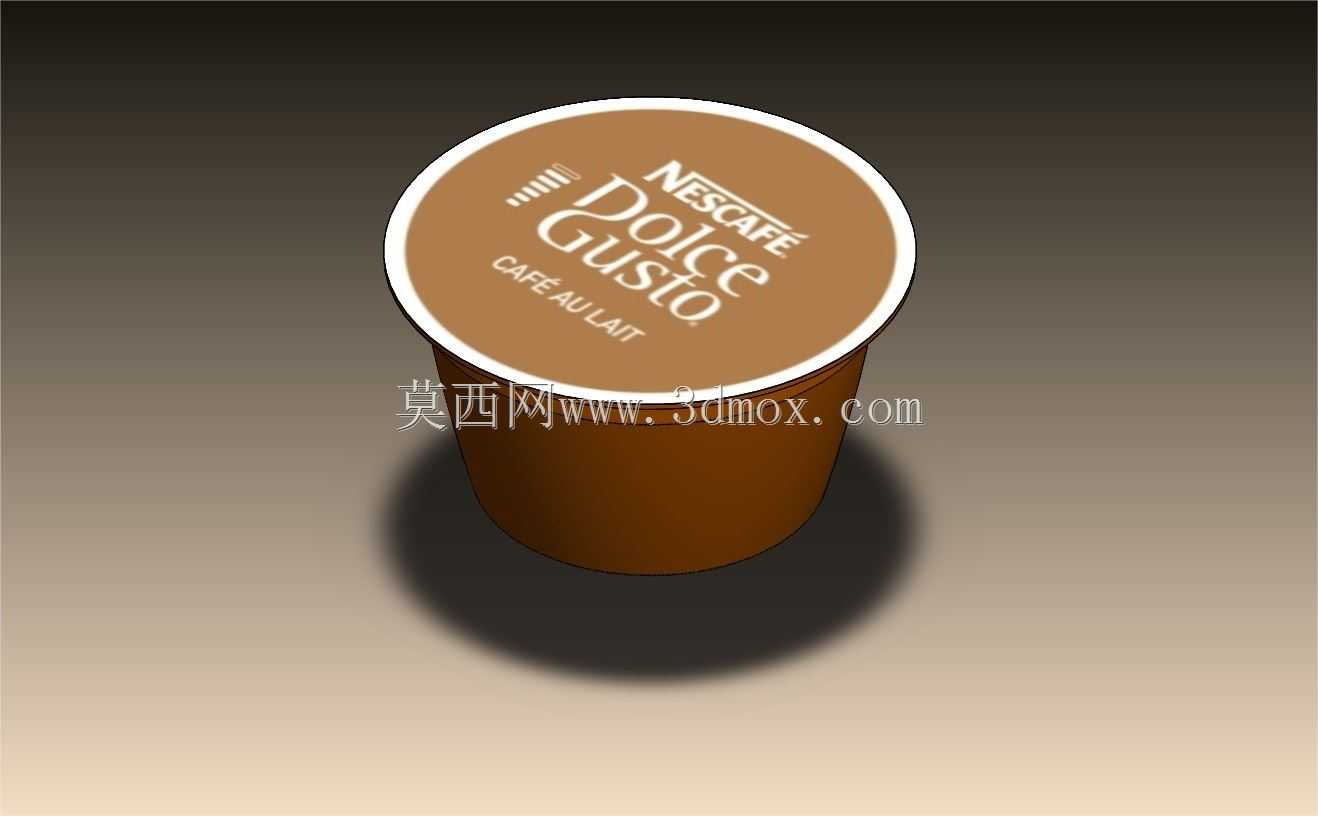

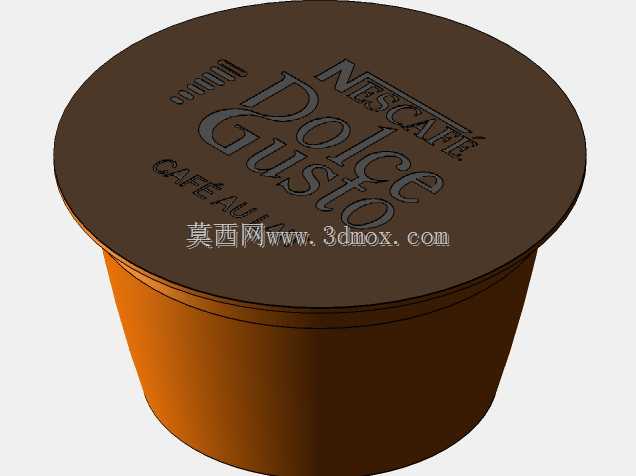

　　这款咖啡胶囊的三维结构设计，核心围绕家用及商用胶囊咖啡机的适配场景展开，日常使用中，它作为咖啡萃取的耗材载体，需要在高压热水冲煮的工况下保持结构稳定，同时完成咖啡粉的密封存储与萃取导流。从实际使用的工况来看，胶囊装入咖啡机仓体后，顶部会被设备的注水针刺穿膜面注入高压热水，底部则被萃取针穿透导出咖啡液，整个过程中腔体需要承受10bar左右的水压不发生破裂、侧漏，这也是结构设计时最先要满足的刚性要求。

　　设计过程中首先确定的是整体的杯体轮廓，采用上宽下窄的圆台形结构，一方面是适配多数胶囊咖啡机的仓体限位结构，保证装入时的定位顺畅，不会出现卡滞、装偏的问题，另一方面圆台的锥度经过反复校核，既能够保证堆叠存储时的嵌套便利性，减少仓储运输的空间占用，也能让萃取后的咖啡液在底部形成自然汇流，减少残液留存。杯体的壁厚设计做了差异化处理，侧壁靠近顶部卷边的位置做了局部加厚，用来配合顶部铝箔膜的热压封合，保证封边的密封性，避免存储过程中外界水汽、氧气进入导致咖啡粉氧化失味；底部位置则做了环形的加强筋结构，既能够承受咖啡机萃取时的顶紧压力，不会因为受压变形导致密封失效，也能让底部的穿刺位置保持在预设的中心区域，避免穿刺偏斜导致的萃取不均。

　　顶部的封膜采用了复合层结构的设计思路，模型中还原了封膜与杯口卷边的压合结构，卷边的圆角尺寸经过优化，不会出现锋利的边缘割手的问题，同时卷边的宽度刚好匹配咖啡机仓盖的压合密封圈，在仓盖闭合后能够形成环形的密封面，保证高压注水时热水不会从杯口边缘溢出。杯体内部的容积经过精准核算，刚好容纳单份萃取所需的咖啡粉量，内壁的光滑度设计也考虑了食品接触的要求，不会出现粉类残留的卫生死角，同时在萃取过程中热水能够均匀穿过粉层，保证萃取的风味一致性。

　　从安装边界的尺寸来看，整体的外径、高度尺寸完全适配多趣酷思系列咖啡机的胶囊仓尺寸，装入后上下的预留间隙刚好满足两端穿刺针的刺入行程，不会因为尺寸偏差导致刺穿过深破坏粉层结构，或是刺入过浅导致水流不畅。杯体底部的中心凹陷结构，是专门为萃取针设计的导向定位结构，当胶囊被顶紧到萃取位时，萃取针会顺着凹陷的中心刺入，保证出液口的位置居中，让萃取后的咖啡液能够顺畅流入下方的出液通道，不会出现偏流喷溅的问题。

　　在材料选型的结构适配性上，设计时也考虑了食品级PP杯体的成型特性，所有的转角位置都做了符合注塑工艺要求的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时拔模角度的设置也适配量产的脱模需求，不会在量产时出现粘模、拉伤的缺陷。杯身的外表面没有多余的凸起结构，既方便印刷品牌标识，也能在胶囊落入仓体时减少摩擦阻力，保证落料顺畅，不会在自动落料的商用机型中出现卡胶囊的故障。

　　实际使用场景中，这类胶囊除了家用场景，也大量应用在办公室、便利店的自助咖啡设备中，所以结构设计还考虑了长时间存储的密封性要求，杯口的封合边做了一圈微凸的压合筋，热封时能够让铝箔膜与杯体完全熔合，在常温存储的状态下能够隔绝外界空气，保证内部咖啡粉的风味在保质期内不会出现明显流失。同时整个胶囊的重量控制在合理范围内，不会因为过重增加运输成本，也不会因为过薄导致运输堆叠时出现变形、破封的问题。
