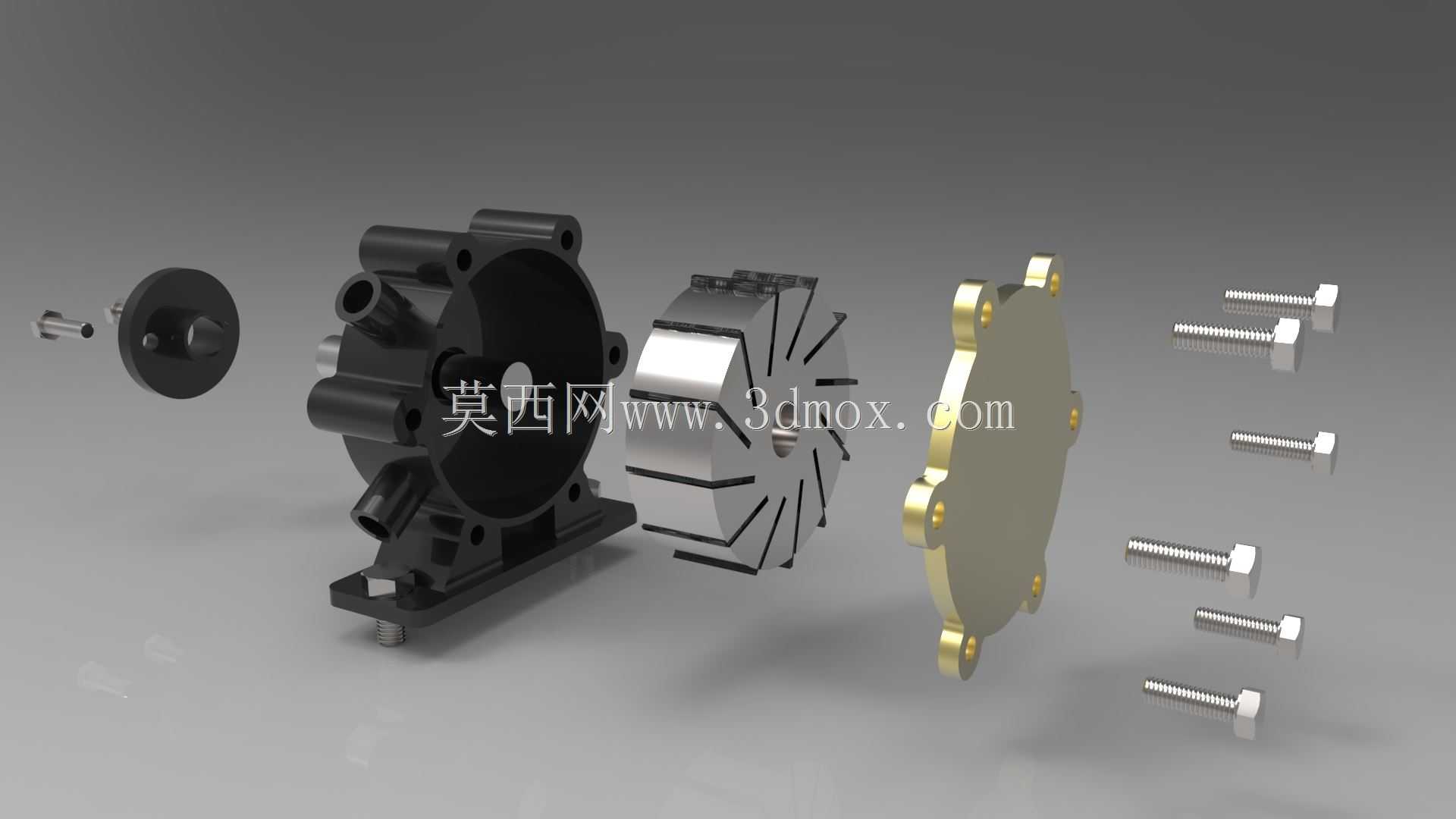

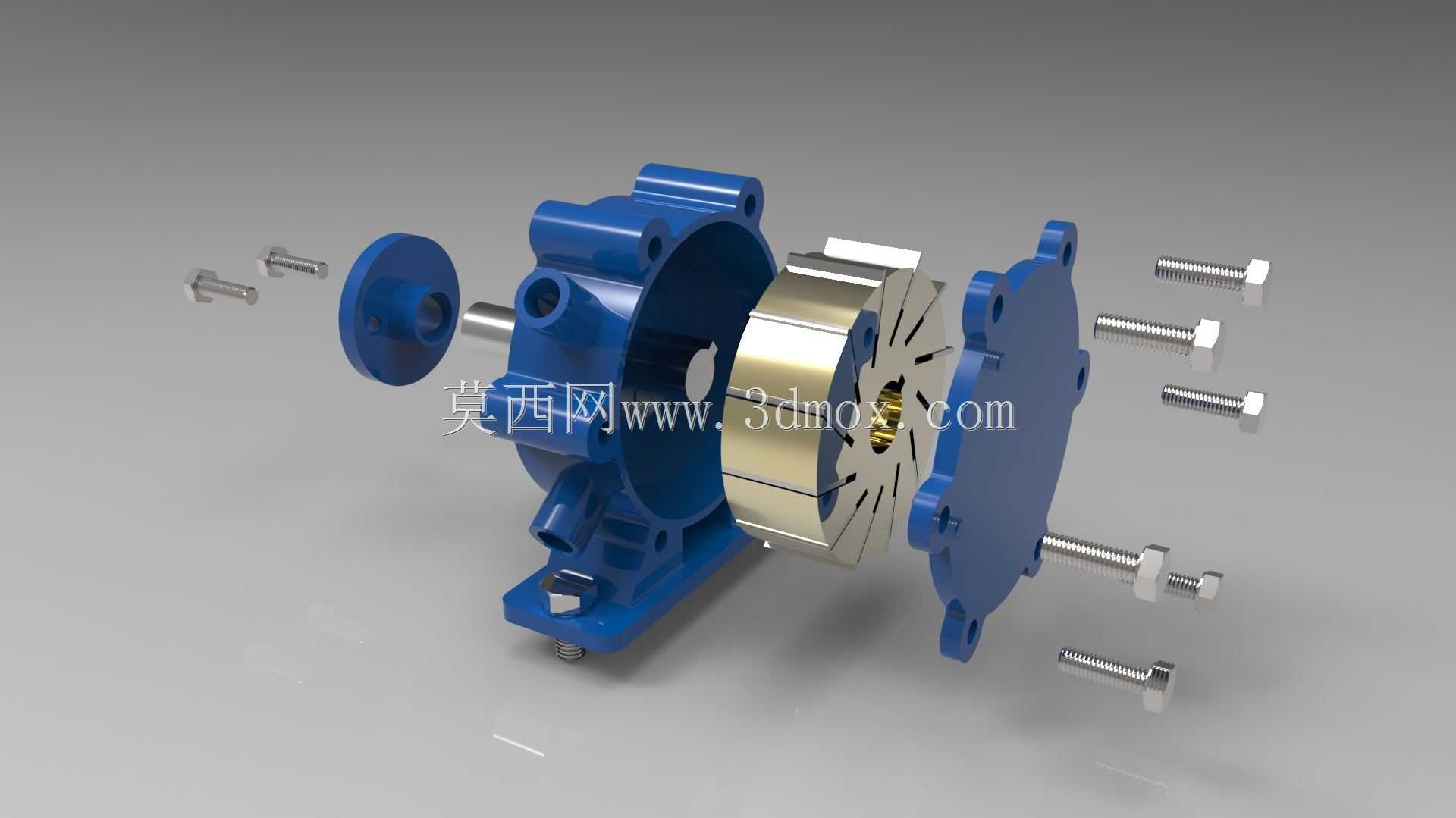

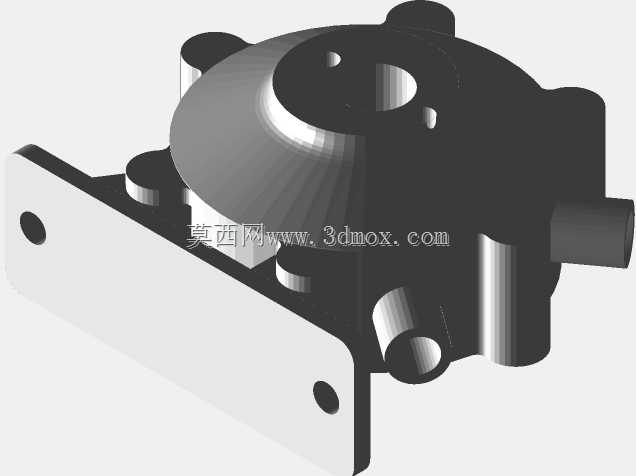

爆炸视图展示的旋转叶片泵结构设计

这款旋转叶片泵属于容积式流体输送设备，在工业生产场景中应用十分广泛，常见于液压传动系统的动力供给单元、润滑系统的油料输送环节、低压工况下的轻质燃油转运场景，也可适配中小型化工流程中低粘度无颗粒腐蚀性介质的平稳输送需求，相比齿轮泵具备输出流量脉动更小、运行噪音更低的优势，在对输送稳定性有要求的精密设备配套、小型液压工作站、机床润滑回路中都能见到这类泵的身影。从结构设计来看，该模型采用爆炸视图清晰呈现了所有组成部件的装配关系，核心工作部分为偏心安装的转子与嵌装在转子槽内的多片滑动叶片，当转子在泵腔内旋转时，叶片在离心力作用下紧贴泵腔内壁滑动，相邻叶片与泵腔内壁、两侧端盖之间形成若干个密封容积腔，随着转子转动，容积腔在进油侧逐渐增大形成负压完成介质吸入，在排油侧容积逐渐缩小将介质加压排出，以此实现连续的流体输送功能。泵体采用一体式铸造壳体搭配独立侧端盖的结构设计，壳体底部设置带安装孔的支撑脚，可直接通过螺栓固定在设备安装基座上，安装边界预留了足够的螺栓操作空间，进出油口设置在泵体侧上方，采用标准管螺纹接口可直接对接常规流体管路，无需额外定制转接接头。端盖与泵体之间通过周向均匀分布的内六角螺栓实现紧固连接，装配时可通过控制螺栓锁紧力矩保证结合面的密封性能，避免输送介质出现泄漏；转子输入端伸出端盖外侧，可通过联轴器直接与驱动电机输出轴连接，输入端轴径尺寸适配常规小型驱动电机的输出轴规格，传动对接便捷。设计过程中充分考虑了部件的加工与装配工艺性，叶片采用矩形截面结构可直接通过型材切割加工，泵腔内壁为规则圆柱面加工难度低，端盖与泵体的结合面设置了定位止口，装配时可快速实现同轴定位，降低装配误差对泵运行效率的影响；同时各易损部件均为独立可拆结构，后期维护时可单独更换磨损的叶片、密封件，无需整体更换泵体，有效降低设备全生命周期的使用成本。整体结构紧凑，径向尺寸与轴向尺寸的比例适配常规安装空间需求，可直接集成在小型设备的内部安装腔体内，不会占用过多设备布置空间。
