径向法兰安装式活塞泵结构设计

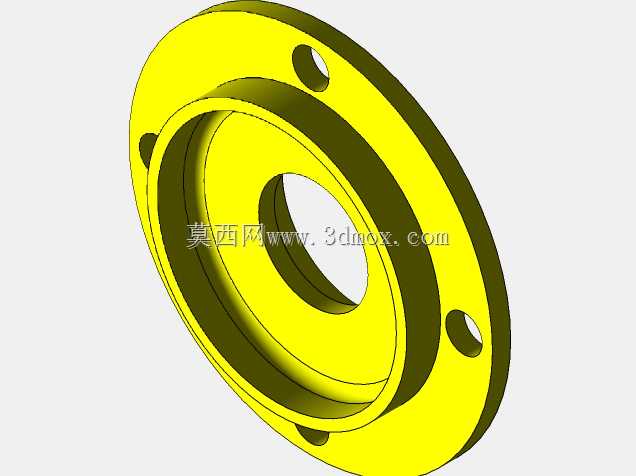

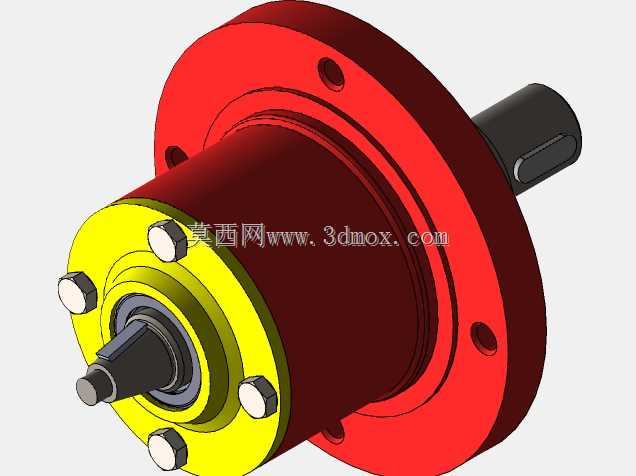

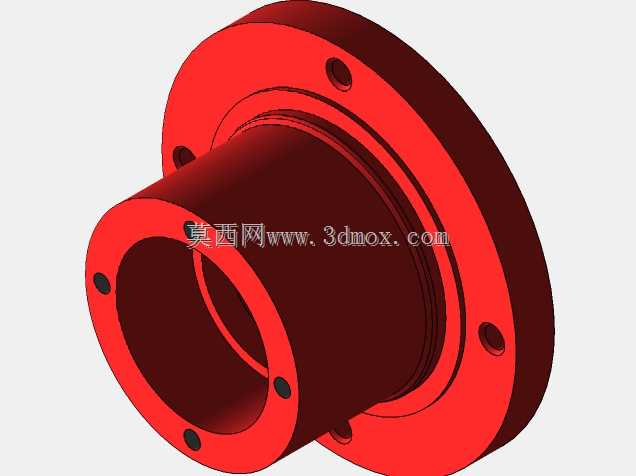

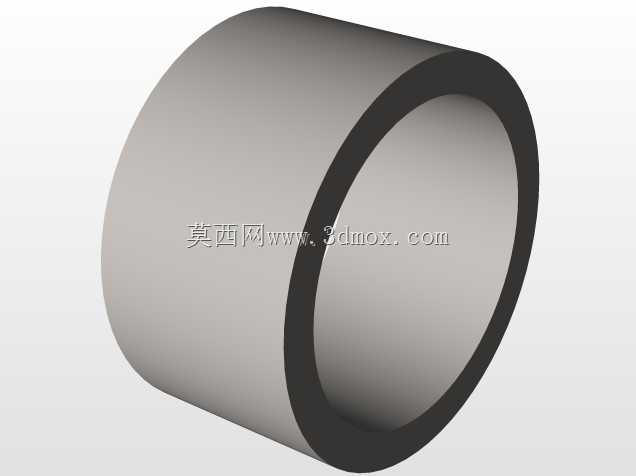

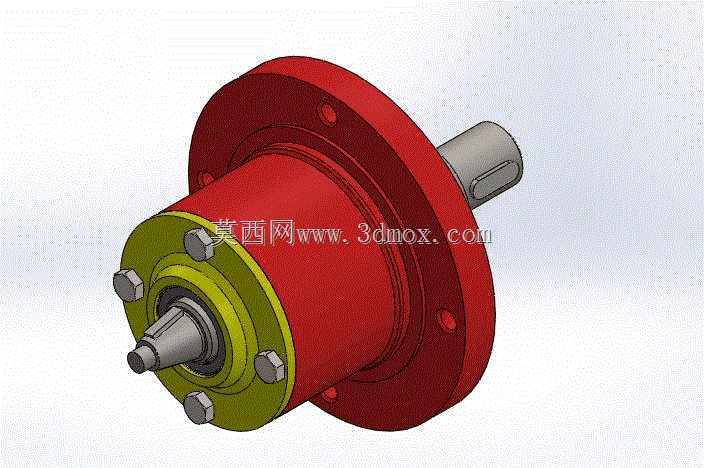

这款活塞泵属于容积式流体输送核心元件，主要面向小流量高压力的流体输送工况设计，可广泛应用于液压系统动力供给、小型化工流体精准计量、润滑系统高压供油、实验台流体压力调控等场景，能够在输送洁净液压油、低粘度润滑介质、无颗粒腐蚀性流体时保持稳定的输出压力与流量精度，避免齿轮泵、叶片泵在高压小流量工况下的容积效率下滑问题。从功能特性来看，该泵采用轴向活塞排布结构，通过内部活塞的往复运动改变腔室容积完成吸排油动作，输出压力脉动小，容积效率可达九成以上，搭配前端的锥轴输出结构，可直接与电机、内燃机等动力源直连，无需额外加装联轴器补偿结构，大幅缩减动力单元的整体安装空间。设计过程中优先考虑了安装维护的便捷性，主体采用三段式拼接结构，后端法兰盘为一体式铸造结构，表面均匀分布四个安装沉孔，可直接固定在设备安装面板或支架上，安装时无需额外制作过渡转接板，法兰与泵筒之间采用止口定位结构，保证同轴度误差控制在0.02mm以内，避免运行过程中出现偏磨导致的泄漏问题。中段泵筒为承压主体，采用厚壁圆筒结构设计，可承受最高16MPa的连续工作压力，内部加工有高精度活塞腔，内壁粗糙度达到Ra0.8，保证活塞往复运动时的密封性能与使用寿命。前端端盖采用橄榄绿表面处理，通过六个均布的内六角螺栓与泵筒连接，端盖与泵筒之间设置有O型密封圈槽，安装时只需嵌入对应规格的密封圈即可实现静密封，拆解维护时只需拆下六个螺栓即可完成内部密封件、活塞组件的更换，无需将整个泵从安装基座上拆下。输出轴端设置有标准平键槽，可适配通用规格的传动键，轴伸端的防尘结构可阻挡外界粉尘、水汽进入泵体内部，适配多粉尘、高湿度的工业车间使用场景。整体外形采用同轴圆柱加后端法兰的结构，最大外圆直径适配常规安装空间，轴向长度紧凑，安装时只需保证动力源输出轴与泵轴的同轴度，预留出前端轴伸的连接空间即可完成布置，无需额外预留侧面操作空间，可适配集成度较高的小型液压站、便携液压动力单元的布局需求。
