集成式消防供水机组结构设计

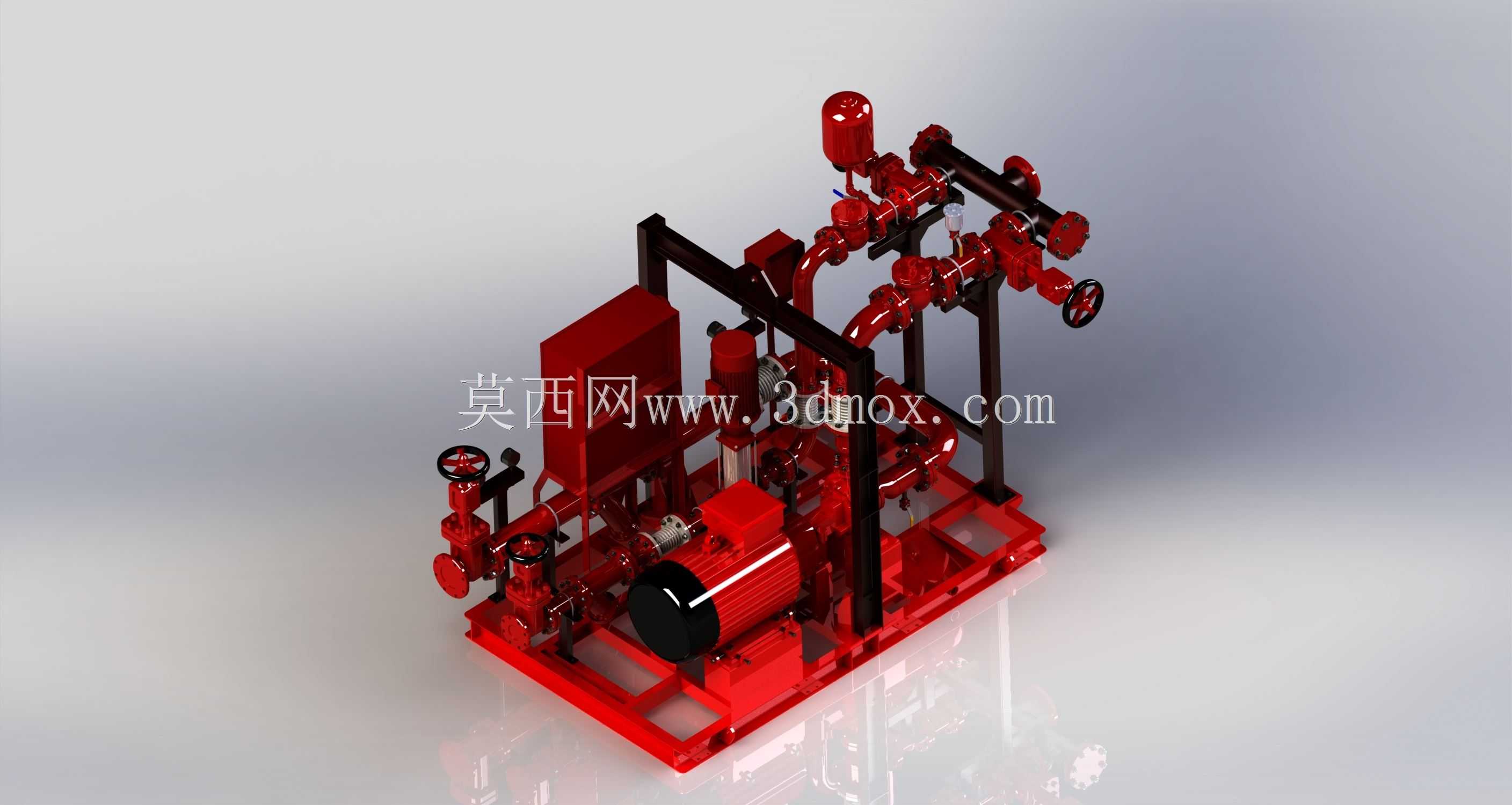

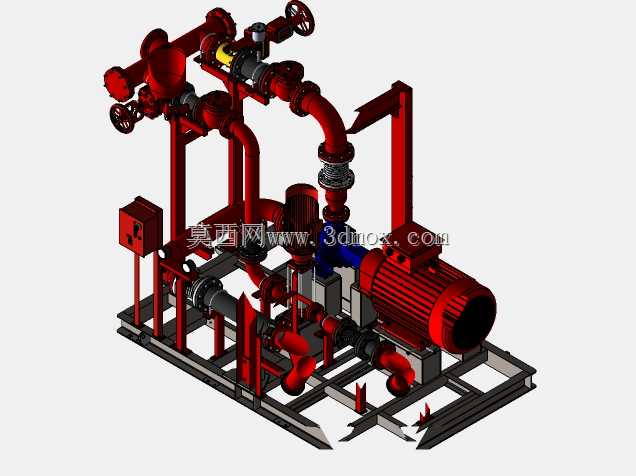

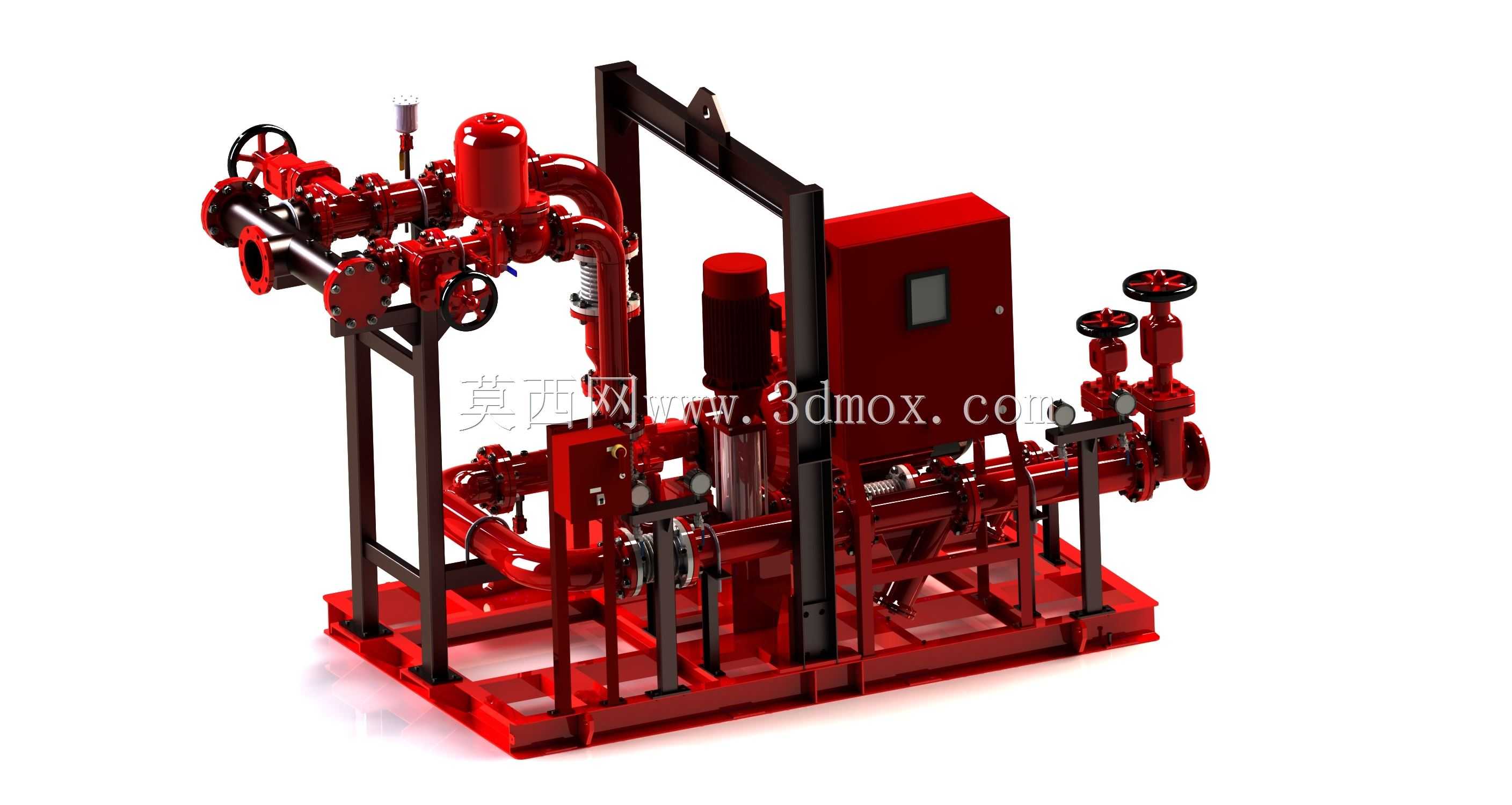

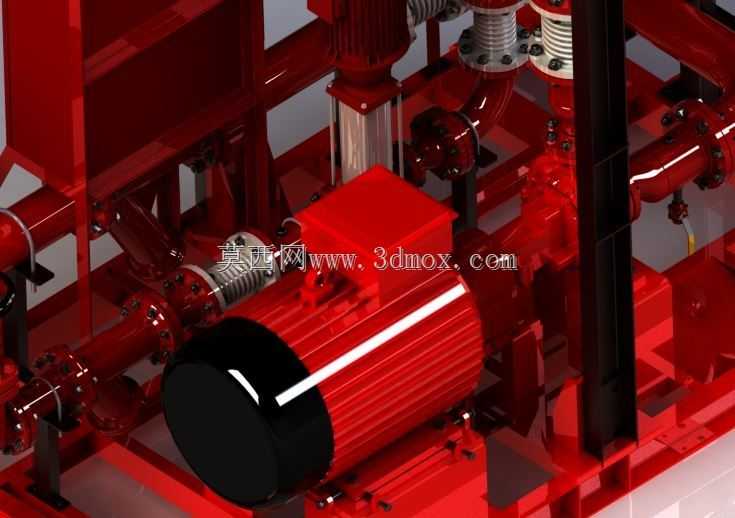

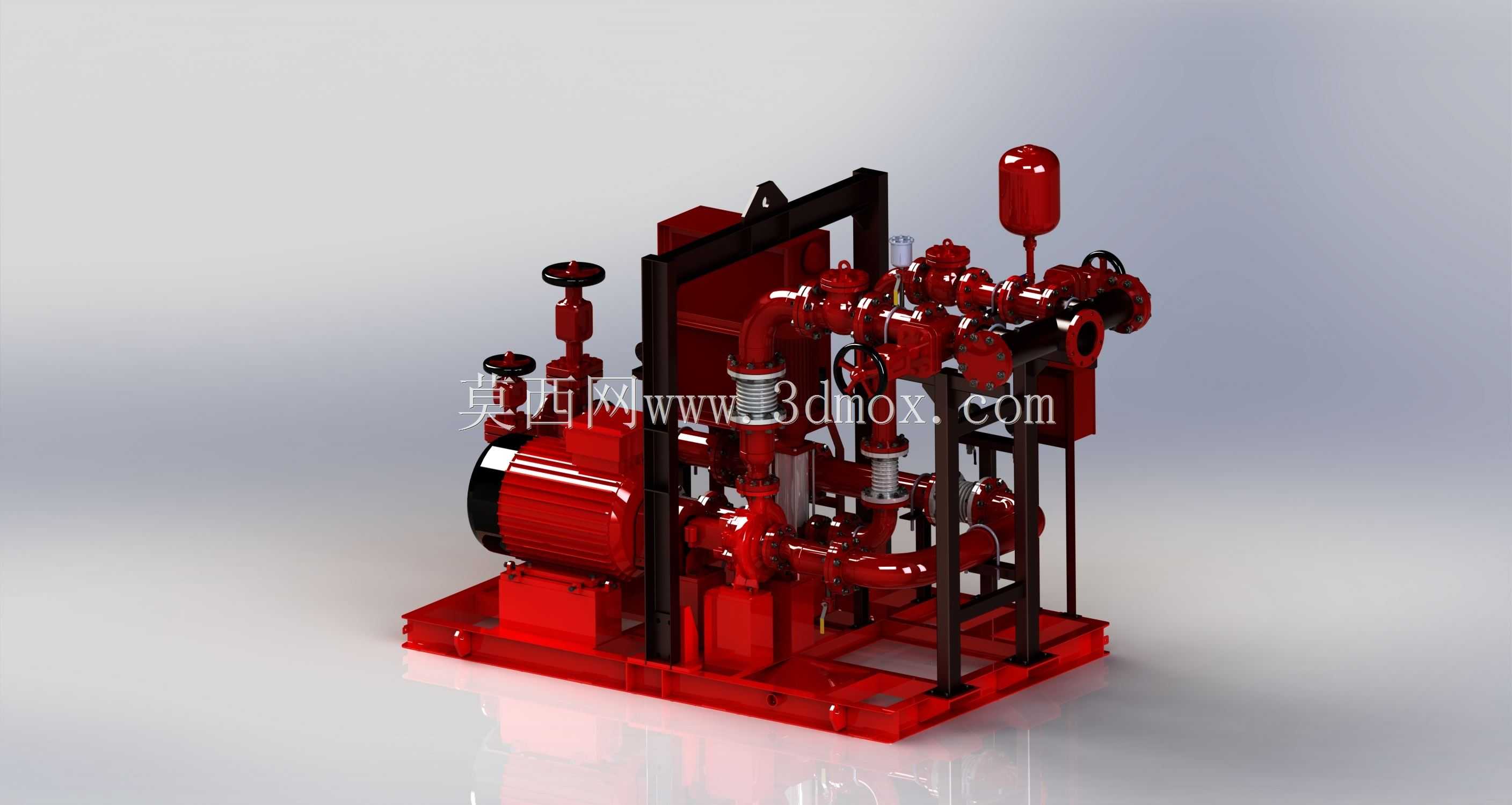

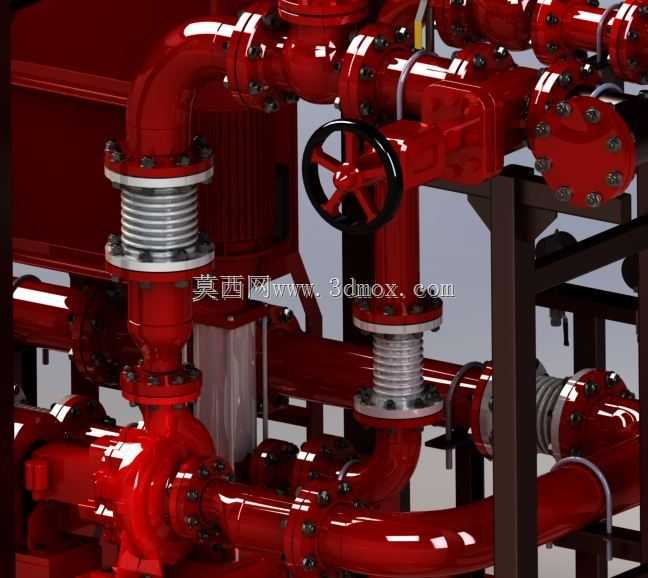

该设备主要应用于民用建筑、工业厂区、仓储物流园区的固定消防供水系统中，作为消防给水管网的核心增压设备，可在火灾发生时为消火栓系统、自动喷水灭火系统持续提供符合压力要求的消防用水，也可适配市政供水压力不足区域的消防水源增压场景，替代传统分散布置的消防泵组设备，减少现场安装的管路拼接工作量。设备整体采用撬装集成式设计思路，将主供水泵组、备用稳压泵、管路阀组、缓冲连接件、动力驱动单元全部整合在统一的钢制底座框架上，出厂前完成大部分管路连接与同轴度校准，现场仅需对接进水、出水主管道与供电线路即可投入使用，大幅缩短消防系统的现场施工周期，同时降低分散安装带来的管路泄漏、对中偏差等故障隐患。功能层面，设备配置多台泵组实现冗余备份，主泵负责大流量消防供水工况，稳压泵负责日常管网压力维持，避免主泵频繁启停；管路系统搭配柔性波纹补偿结构，可吸收泵组运行时产生的振动与管路热胀冷缩位移，降低振动向建筑管网传递的同时，保护管路连接密封面不受应力损坏；进出口端预留标准法兰连接界面，适配常规消防管路的通用安装尺寸，底座框架预留地脚螺栓安装孔位，可直接固定在混凝土设备基础上，安装边界规整，无需额外定制异形安装基座。设计过程中充分考虑消防设备的可靠性要求，泵组与驱动电机采用直联传动结构，减少中间传动环节的功率损耗与故障点，整体布局预留充足的操作检修空间，日常巡检时可快速观察各阀组状态、泵组密封情况，维护作业时无需拆解整体管路即可完成易损件更换。设备整体外形紧凑，撬装底座的长宽尺寸适配多数消防水泵房的预留安装空间，管路走向经过优化，避免出现过度弯折导致的流阻增大，所有过流部件的通径匹配消防供水的流量要求，确保在额定工况下水流平稳无明显紊流，满足消防供水时的压力稳定性要求。
