可参数化调整尺寸的梅花型弹性联轴器

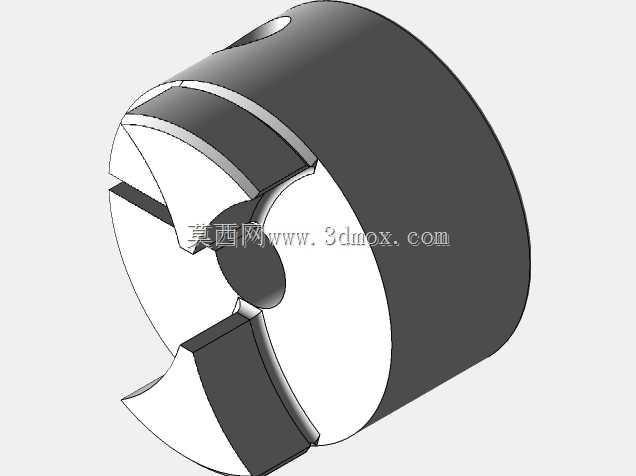

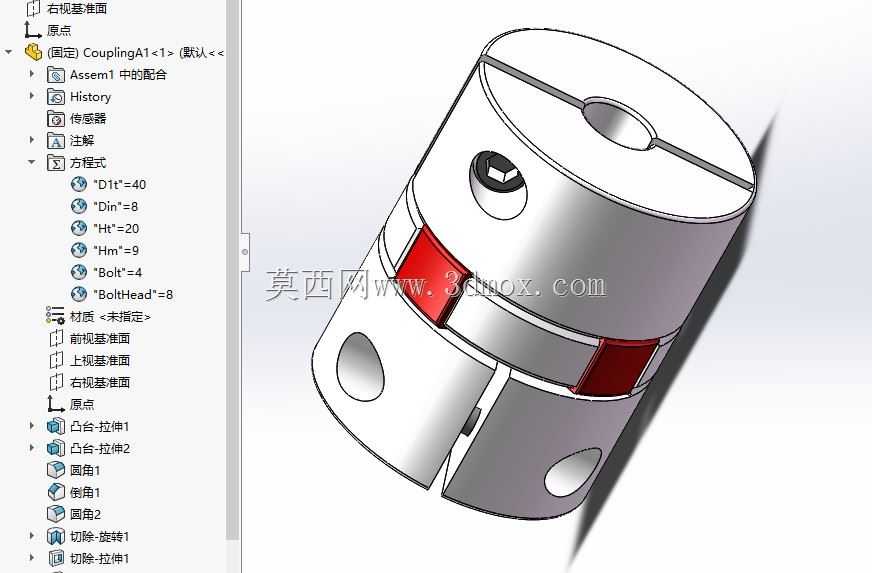

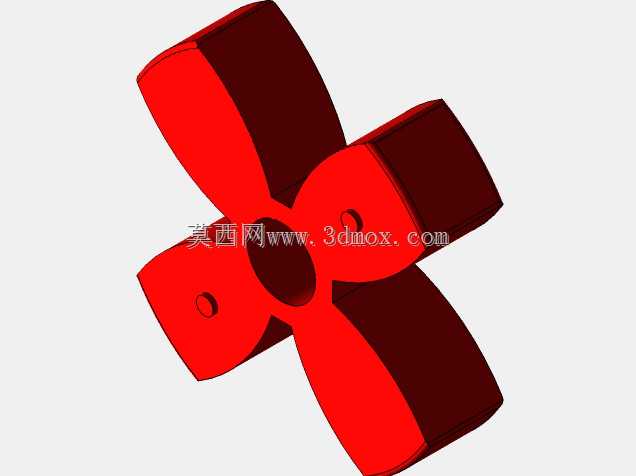

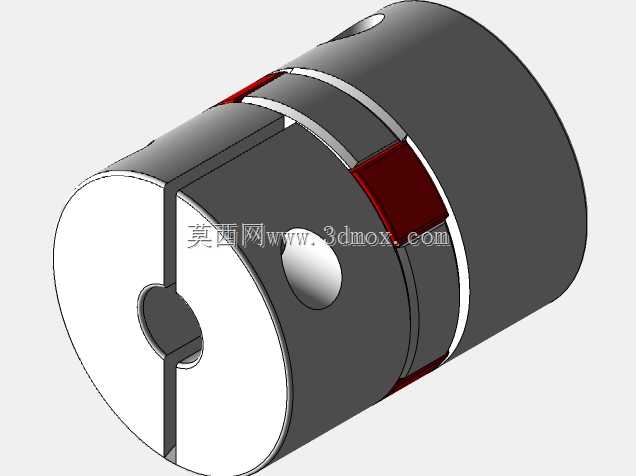

在工业传动系统的布局设计中，联轴器是连接两根轴端、传递旋转扭矩的核心基础部件，广泛应用于电机输出端与负载输入端的动力衔接场景，覆盖输送设备、泵类负载、自动化传动模组、小型机床进给结构等诸多需要动力传递的工况，能够在两轴存在一定安装同轴度偏差、运行中产生小幅径向或角向偏移时，维持稳定的动力传输，同时缓冲启停阶段的冲击载荷，保护后端负载设备与驱动电机的轴系结构不受硬性损伤。这款联轴器采用梅花型弹性结构设计，中间配置红色弹性缓冲垫，依靠两侧金属轴套的爪型结构卡合弹性垫实现扭矩传递，弹性垫的存在可以有效吸收传动过程中的振动，降低运行噪音，同时补偿两轴安装时产生的径向、角向与轴向偏差，降低现场安装的同轴度调校难度，提升整套传动系统的运行稳定性与部件使用寿命。在设计思路上，这款联轴器采用全参数化的建模逻辑，将轴孔直径、主体外径、整体长度、紧固螺丝规格、弹性垫尺寸等核心结构尺寸全部关联到可编辑的参数方程中，设计人员在面对不同功率、不同轴径的传动匹配需求时，不需要从零开始重新绘制模型，只需要调整对应参数的数值，模型就可以自动完成整体结构的尺寸更新，大幅缩短不同规格联轴器的设计迭代周期，适配不同工况下的选型设计需求。从外形与安装边界来看，这款联轴器为圆柱型分体式结构，两侧轴套分别开设轴孔与紧定螺丝孔，依靠紧定螺丝实现与轴的锁紧固定，整体结构紧凑，径向占用空间小，安装时只需要将两侧轴套分别套入驱动轴与负载轴，调整好间距后拧紧紧定螺丝即可完成装配，不需要复杂的专用安装工具，后期维护更换弹性垫时也不需要完全拆卸两端的轴连接结构，只需要分离两侧轴套即可更换缓冲部件，维护操作十分便捷。在实际应用中，这类参数化设计的联轴器可以快速适配不同功率等级的伺服电机、步进电机与各类负载的连接需求，无论是小功率的自动化设备传动模组，还是中等功率的通用工业传动场景，都可以通过调整参数快速生成对应规格的模型，直接用于装配验证与工程出图，有效提升机械设计阶段的选型与建模效率，减少重复建模的工作量，同时参数化的模型也可以直接对接后续的有限元分析环节，针对调整后的尺寸快速开展强度校核，验证不同规格下的扭矩承载能力，确保设计出的联轴器能够匹配对应工况的负载要求，避免出现传动失效的问题。
