三爪气动夹持执行机构结构设计

该三爪夹持机构是面向工业自动化产线末端抓取场景设计的核心执行部件，主要应用在机床上下料、工件转序搬运、装配工位精准取放、分拣线物料抓取等工业场景，可适配圆形、正多边形等规则截面的金属工件、塑料毛坯、半成品加工件的夹持作业，能够替代人工完成重复性高、负载强度大、定位精度要求高的抓取动作，大幅降低生产环节的人工操作强度，提升产线运行的稳定性与作业一致性。

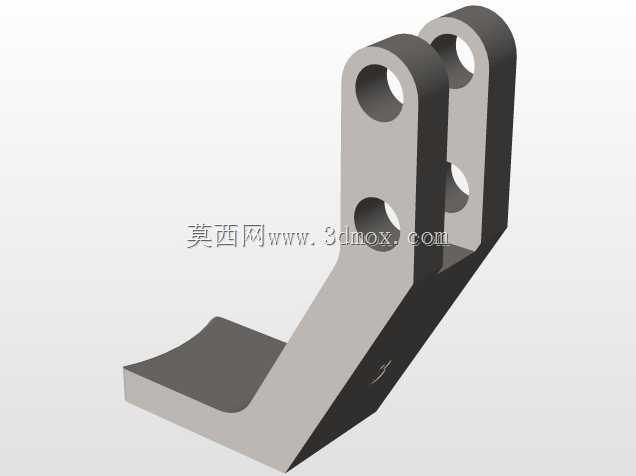

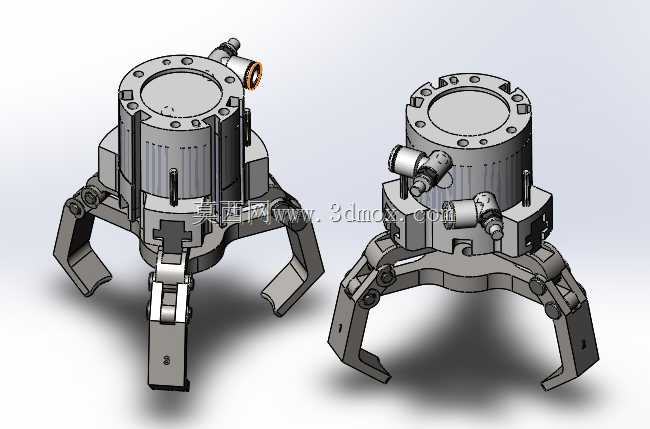

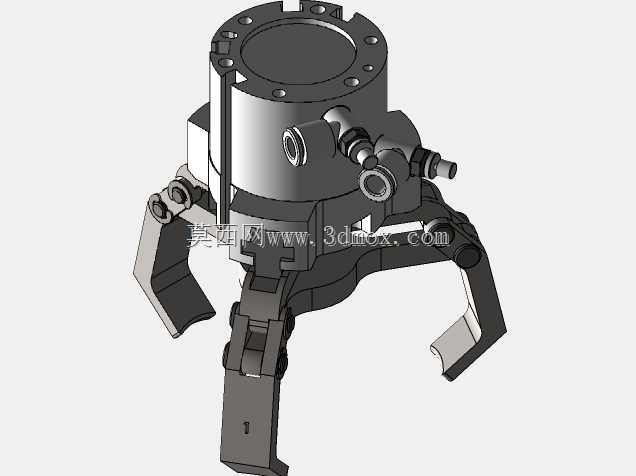

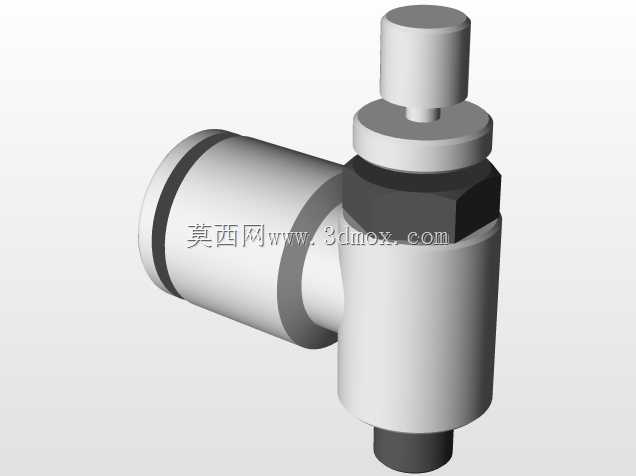

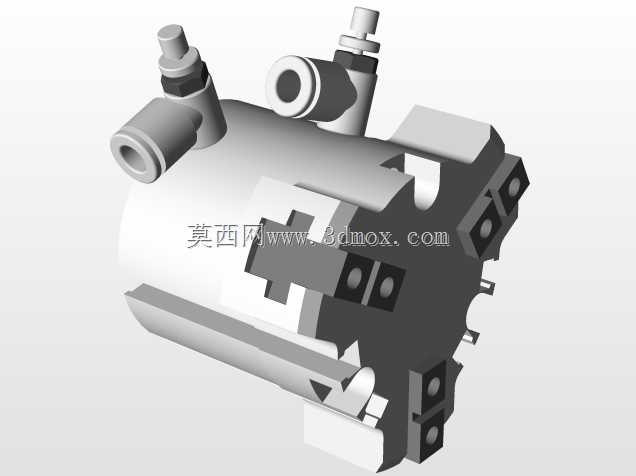

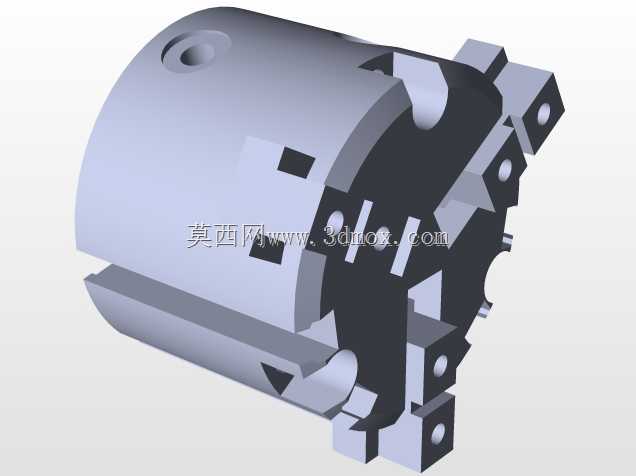

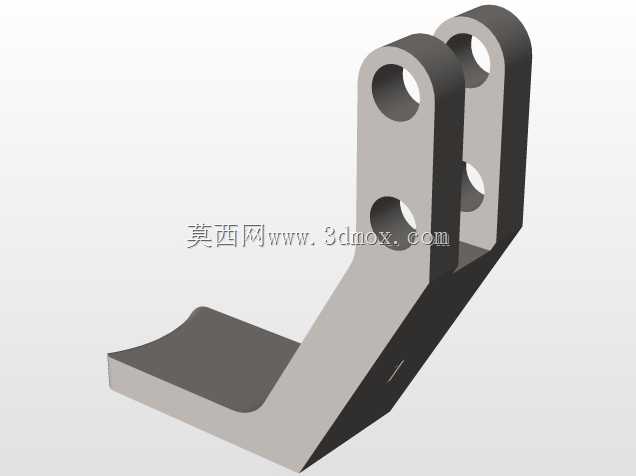

从功能特性来看，这款夹持器采用中心同步驱动的三爪布局，三个夹爪沿中心轴线周向均布，夹持动作同步性优异，夹持工件时可自动实现中心定位，无需额外调整对中参数，能够有效避免工件夹持偏斜带来的加工或装配误差。夹爪的开合行程经过合理匹配，可覆盖一定尺寸区间内的工件夹持需求，夹爪末端采用带防滑齿形的结构设计，与工件接触时摩擦力充足，即便在高速搬运、快速转位的工况下也不会出现工件滑脱的问题；缸体侧部预留的气路接口布局紧凑，可适配标准气动接头快速接入气路，同时接口位置做了防干涉设计，夹爪全行程开合过程中不会与外接气管发生剐蹭。

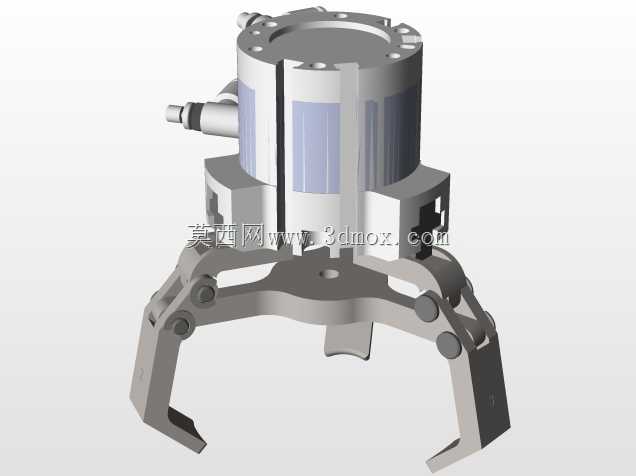

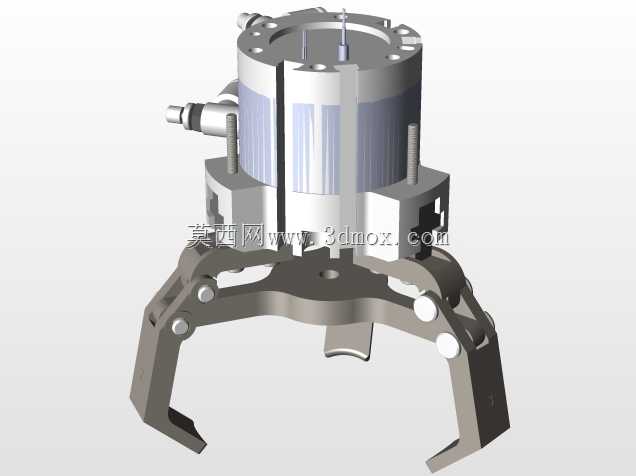

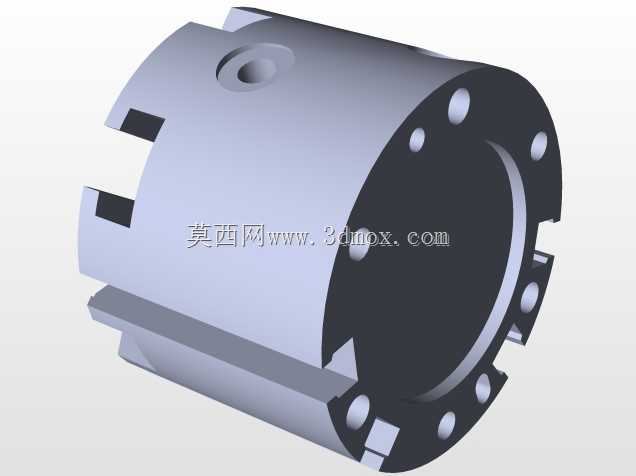

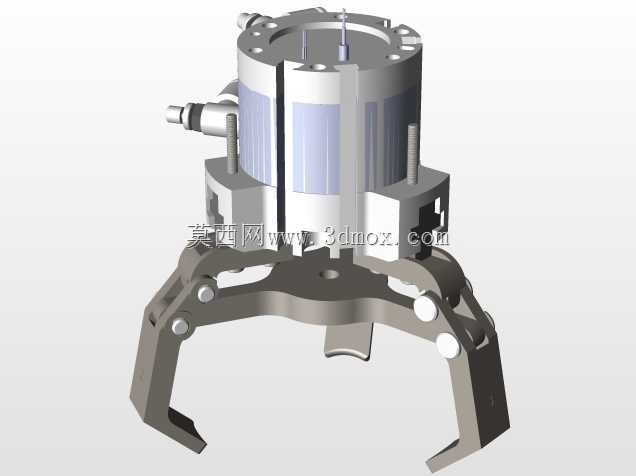

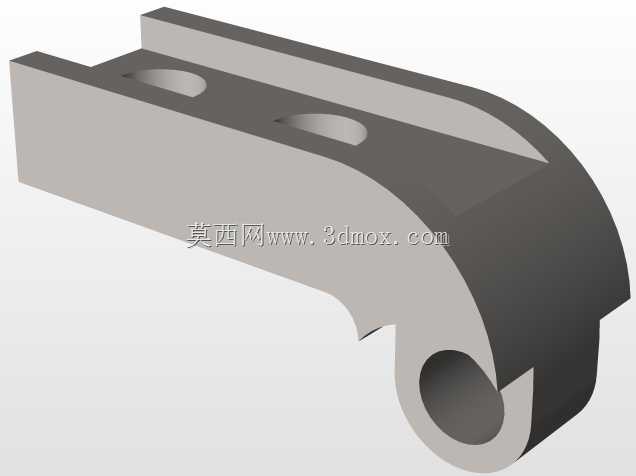

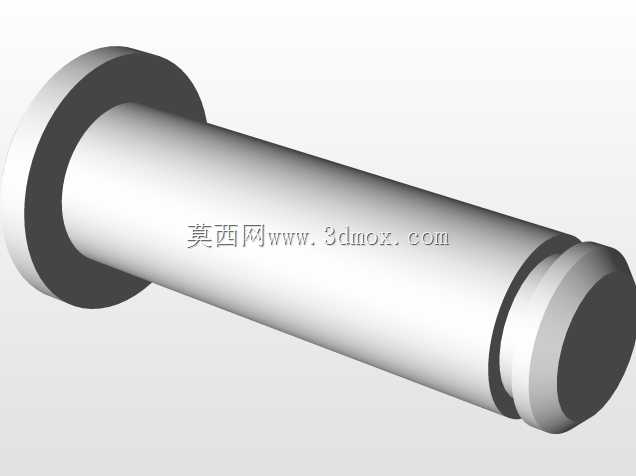

在设计思路上，这款夹持器采用模块化的结构拆分逻辑，整体分为上部的缸体驱动段、中部的传动换向段、下部的夹爪执行段三个独立模块，各模块之间通过精密止口定位、紧固件锁紧，既保证了整体装配的同轴度精度，也便于后期易损件的快速更换与日常维护。驱动部分内置的活塞与传动结构做了耐磨优化，可承受高频次的往复开合动作，使用寿命满足工业场景长期连续运行的要求；夹爪与传动摆臂的连接采用铰接销轴结构，铰接位置预留了润滑间隙，长期运行不会出现卡滞、异响等问题。

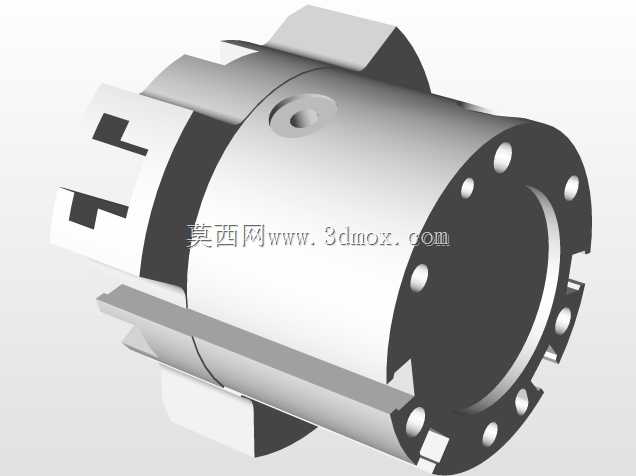

从安装边界来看，该夹持器上部法兰盘采用标准圆周均布安装孔设计，可直接适配主流工业机械手、直线模组、专机移动滑台的末端安装接口，无需额外设计转接法兰；整体径向尺寸紧凑，在狭窄的作业空间内也可灵活完成伸入、抓取、退出的动作，不会与周边工装、设备机架发生干涉；轴向高度经过优化，安装后不会过多占用机械手末端的垂直作业空间，可适配不同行程的Z轴升降机构使用，夹持力可通过接入气路的气压调节灵活适配不同重量、不同材质的工件，既可以夹持轻薄的小型零件，也可满足中等重量金属工件的稳固抓取需求。
