带双侧把手的工件定位装夹治具

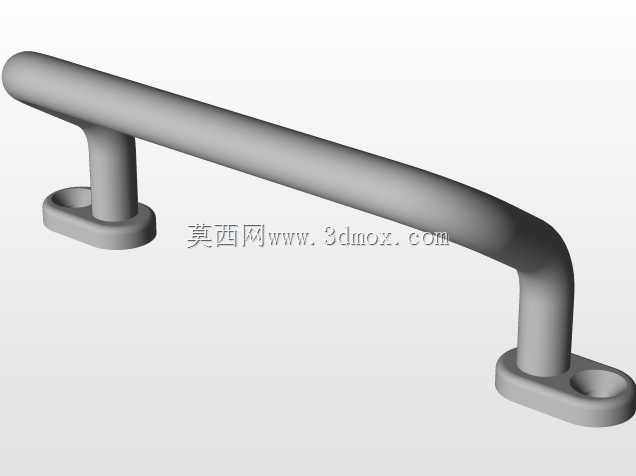

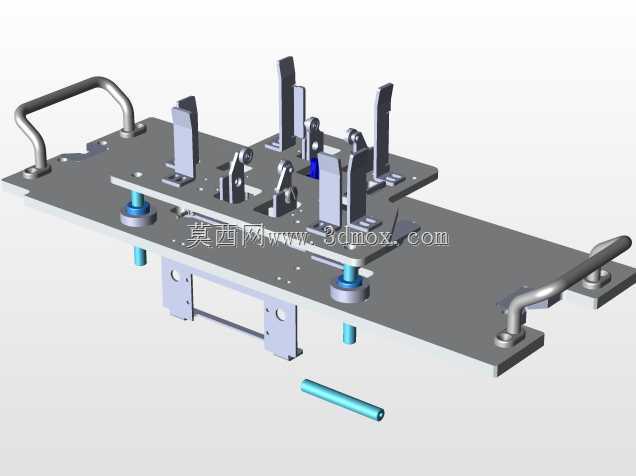

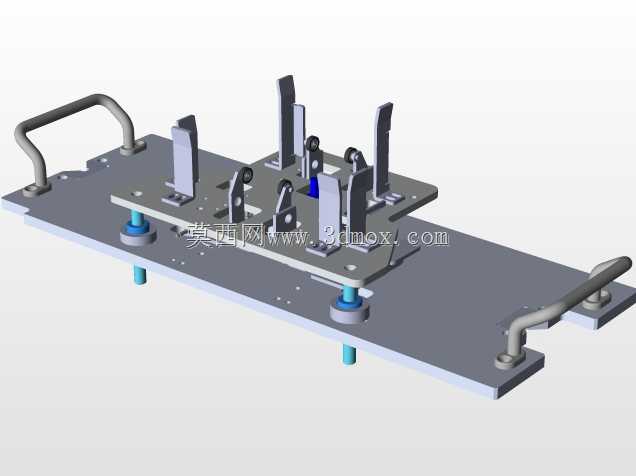

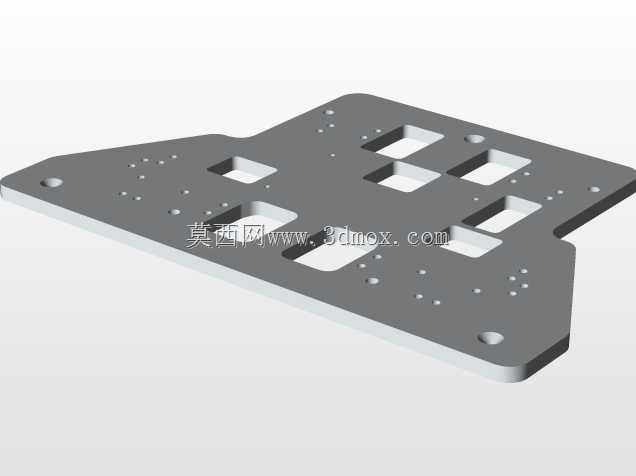

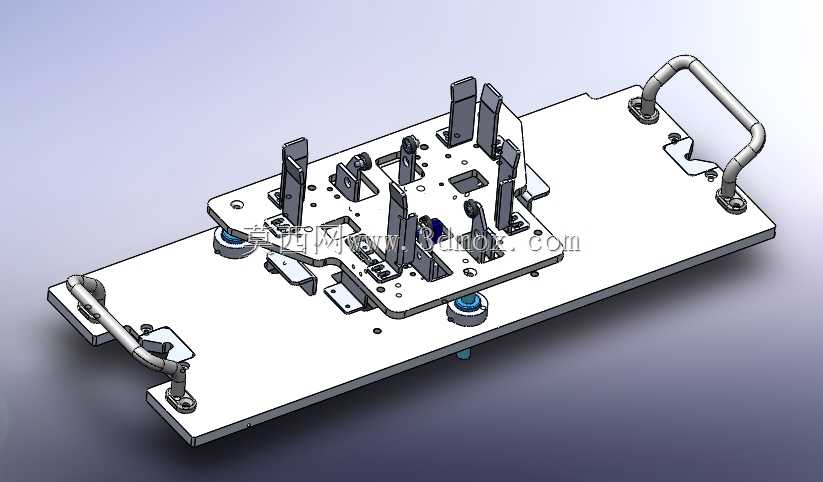

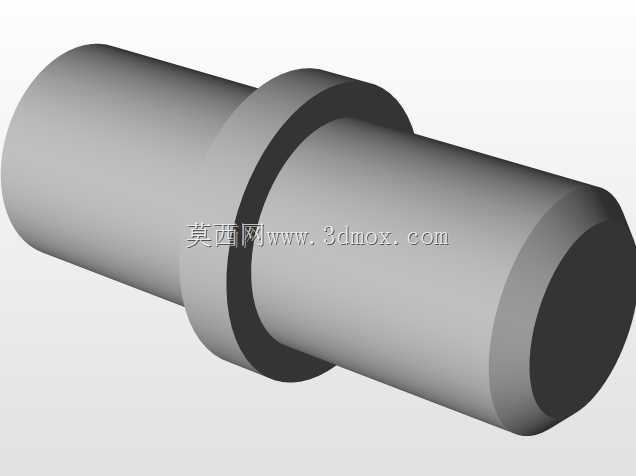

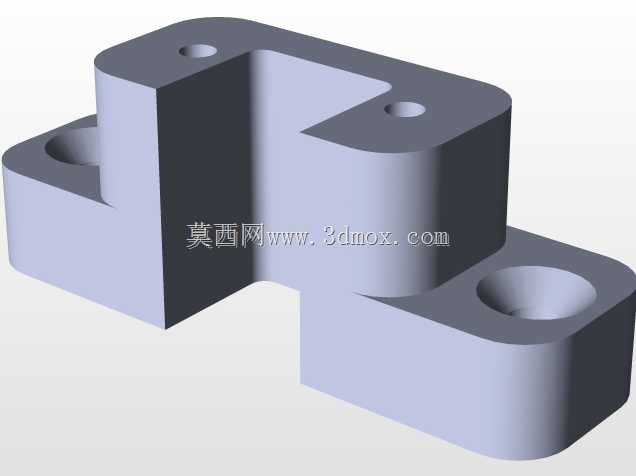

这款工装治具主要应用于3C电子、小型精密零部件的组装、检测工序中，作为工件承载与定位的基准载体使用，在产线人工装配工位、半自动检测工位都能适配，可直接固定在工作台面，也可搭配快换结构实现不同工位间的流转，双侧的金属把手就是为了工位转运时方便操作人员抓取搬运，避免触碰治具上的定位结构造成精度偏移。从结构设计来看，治具采用双层板布局，底层为承载基板，承担整体结构刚性支撑，上层为定位安装板，所有定位块、支撑柱、夹紧组件都集成在上层板上，这种分层设计的核心思路是降低加工难度，基板只需要保证平面度与安装孔位精度，上层板则集中加工所有定位特征，后期维护更换时只需要拆解上层板即可，不需要重新调整整套治具的安装基准。治具上的多个立式定位块，是根据待加工工件的外形轮廓做的仿形设计，每个定位块的位置都对应工件的避让缺口或定位基准边，装配时工件顺着定位块的导向斜面滑入，就能快速完成初定位，不需要反复调整位置，搭配板面上的弹性支撑柱与侧向夹紧件，能在工件放置到位后自动完成侧向顶紧，避免工件在作业过程中出现窜动，板面上预留的多个通孔，一是为了避让工件底部的凸起结构，二是作为检测工序的透光孔，方便视觉检测设备从下方采集工件底部的特征。安装边界方面，基板整体为矩形板式结构，四个角预留了固定安装孔，可直接通过螺栓锁紧在标准工作台上，也可搭配零点快换板实现快速换型，基板边缘做了倒角处理，避免搬运过程中划伤操作人员，所有定位块的高度都经过匹配设计，保证工件装夹后上表面处于同一作业高度，适配自动化设备的作业行程，也方便人工操作时的作业姿态调整。整套治具的结构没有冗余设计，所有特征都服务于工件的精准定位与快速装夹，定位块采用可拆卸式安装，当更换同系列不同型号的工件时，只需要更换对应位置的定位块与调整支撑柱高度，就能快速完成治具换型，不需要重新制作整套工装，能有效降低产线的换型成本与准备周期。
