嵌入式SD卡读写转接模块结构设计

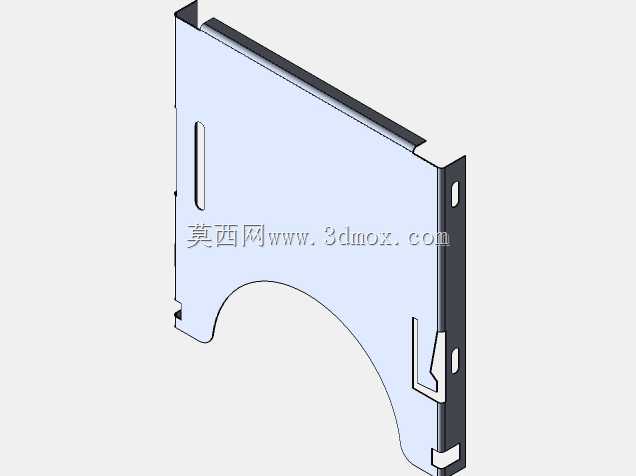

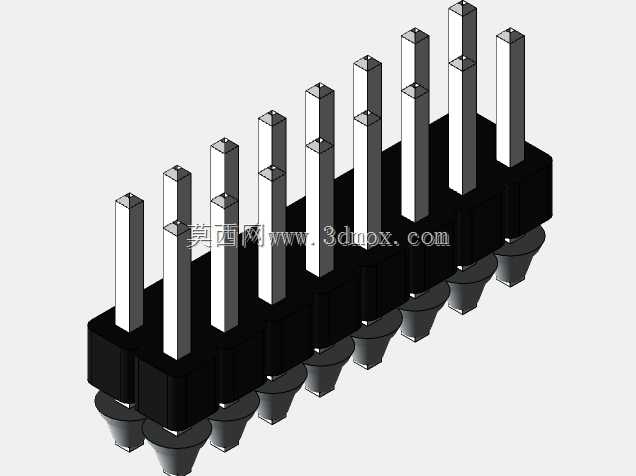

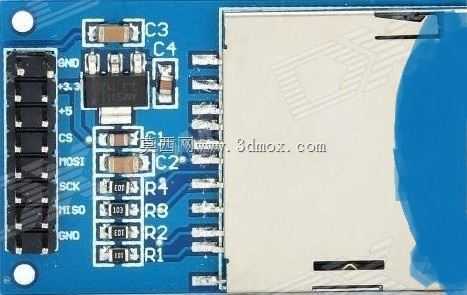

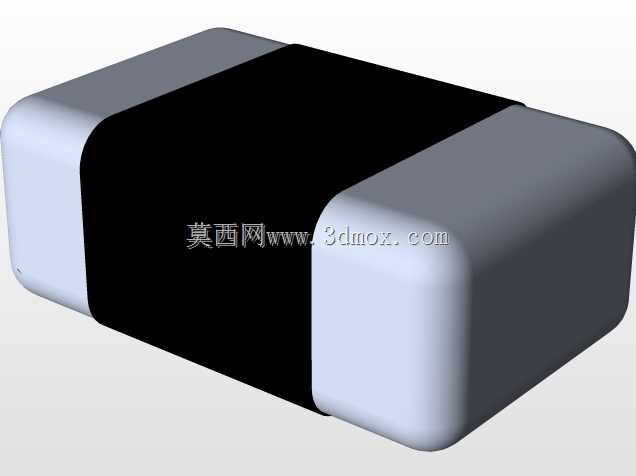

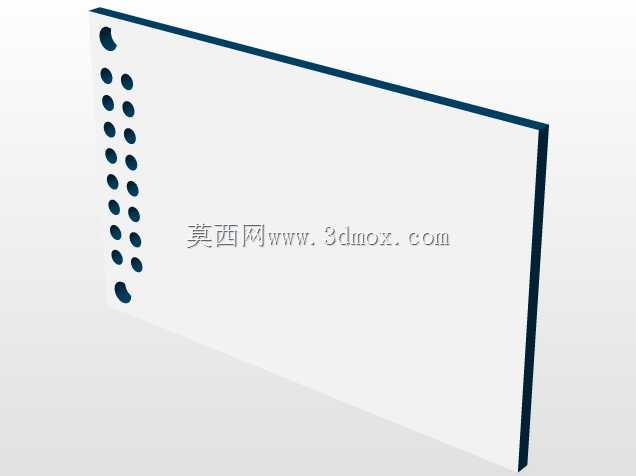

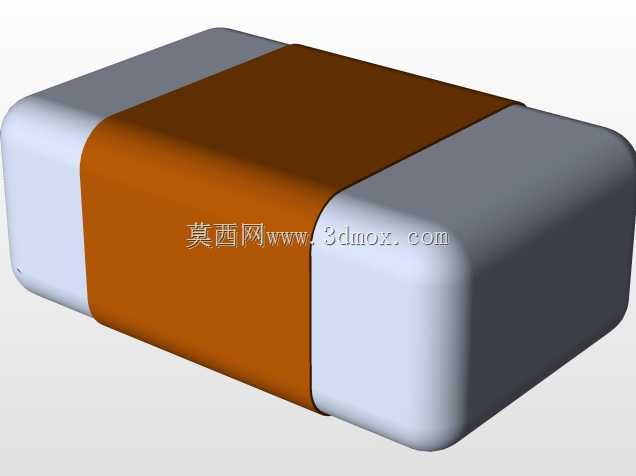

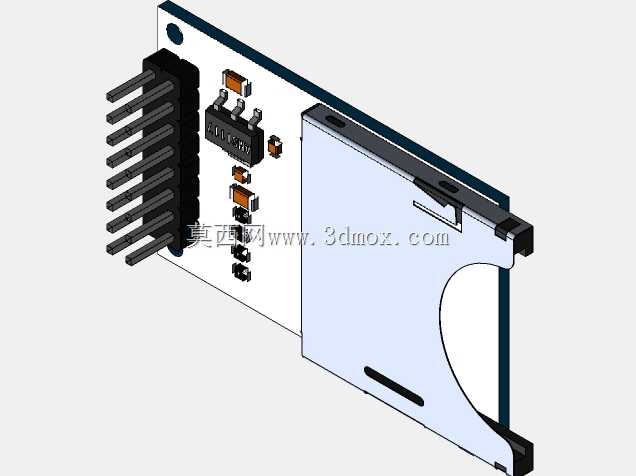

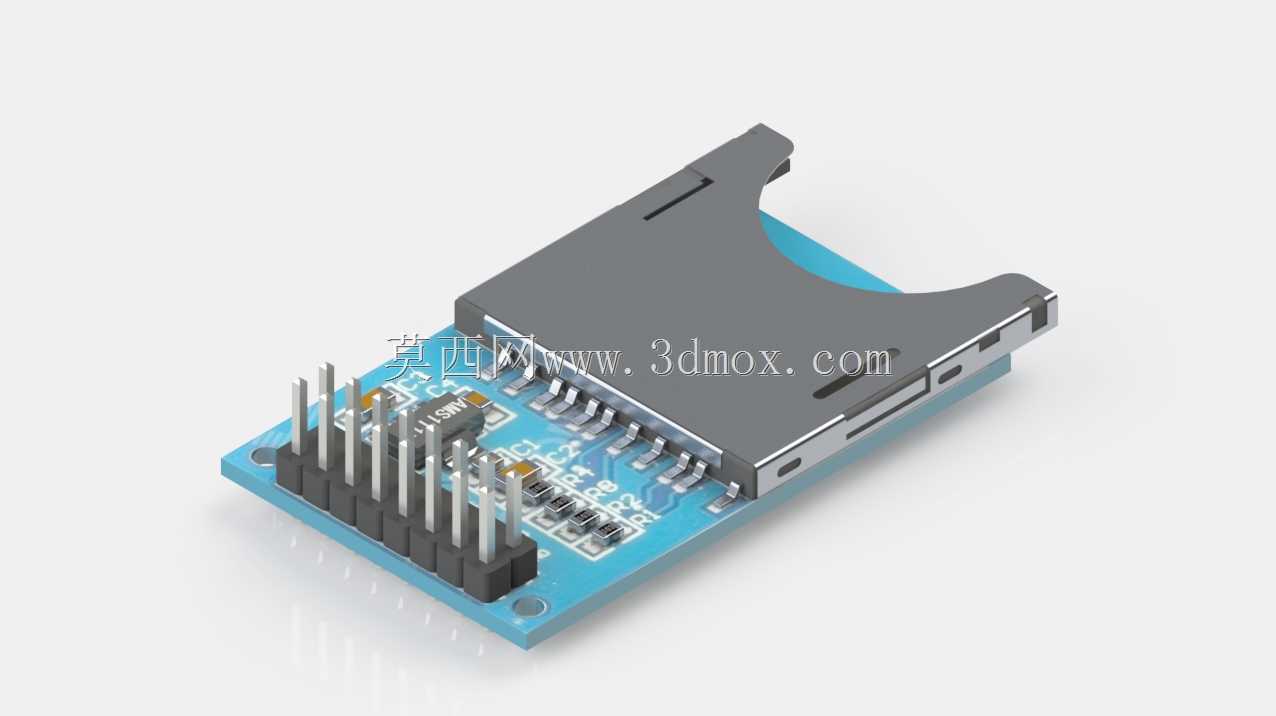

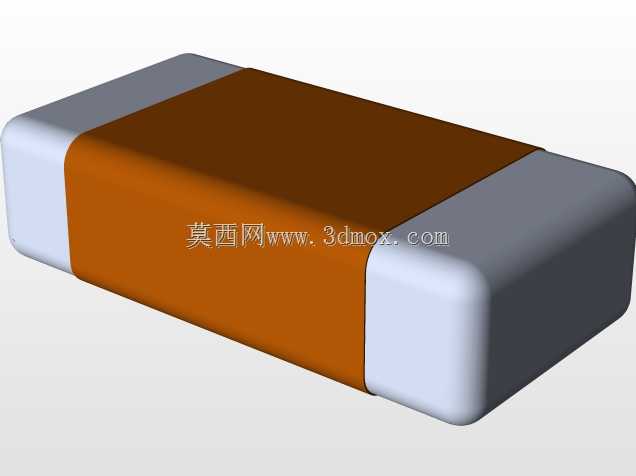

这款SD卡读写转接模块主要面向嵌入式开发、小型电子设备改装、工业数据采集终端等场景设计，可实现标准SD卡与主控电路板之间的稳定数据交互，解决不同设备间存储介质接口不匹配的问题，常被应用在便携数据记录设备、小型工控终端、开源硬件开发项目、消费类数码产品的扩展存储方案中，能够为设备提供可拆卸的大容量数据存储通路，方便用户导出设备运行数据、升级设备固件或是更换存储介质。模块整体采用分层结构设计，上层为标准SD卡自弹式卡座，卡座带有防反插导向结构与卡紧弹片，插入SD卡后可通过弹片提供稳定的接触压力，避免设备受震动时出现接触不良、数据断连的问题，卡座侧边带有弹出拨杆，按压即可平稳弹出存储卡，操作手感顺畅不会出现卡滞。下层为蓝色PCB载板，载板上集成了必要的电平匹配电路、上拉电阻与滤波电容，可将SD卡的通讯引脚转换为标准2.54mm间距排针接口，能够直接插接在面包板或是对应引脚间距的主控电路板上，无需额外焊接转接线材，大幅降低开发阶段的接线复杂度。载板四角预留了标准安装孔位，可通过M2螺丝将模块固定在设备壳体内部的安装柱上，安装孔位的间距经过精准核算，可适配多数小型嵌入式设备的内部安装空间，不会与周边其他电路元件产生结构干涉。设计过程中重点考量了模块的安装边界与空间兼容性，整体厚度控制在较低范围，卡座上方预留了足够的SD卡插拔操作空间，排针引脚的排布顺序遵循通用SDIO接口定义，可兼容多数主流主控芯片的硬件接口，无需额外调整引脚定义即可完成硬件对接。载板上的元件排布经过优化，所有贴片元件均布置在卡座下方的空余区域，不会额外占用横向安装空间，排针的高度经过匹配设计，插接在标准厚度电路板上时，模块底部与电路板表面留有合适间隙，避免焊接时的锡渣造成引脚短路，同时也能为载板底部提供一定的空气流通空间，减少长时间工作时的积热影响。卡座的金属外壳带有接地引脚，可通过载板布线连接至系统地，有效提升模块的抗电磁干扰能力，在工业环境的复杂电磁条件下也能保持稳定的数据传输性能，不会因为周边设备的电磁干扰出现数据读取错误、存储文件损坏的问题。
