高精度称重采样HX711模块电路板设计

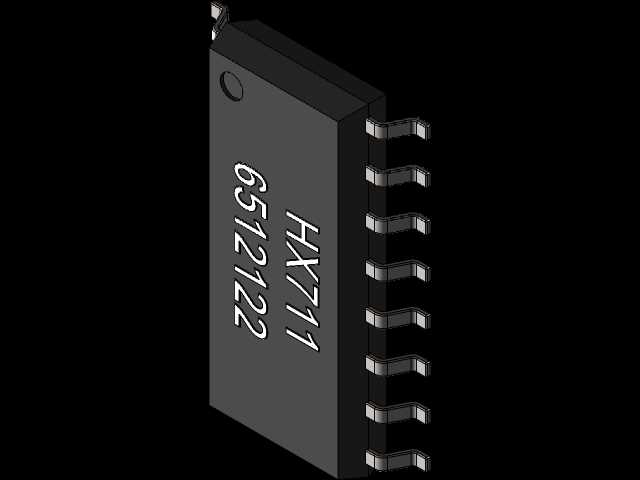

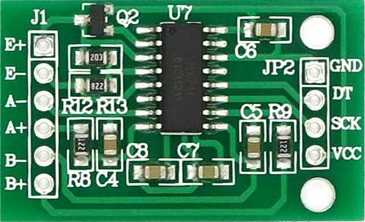

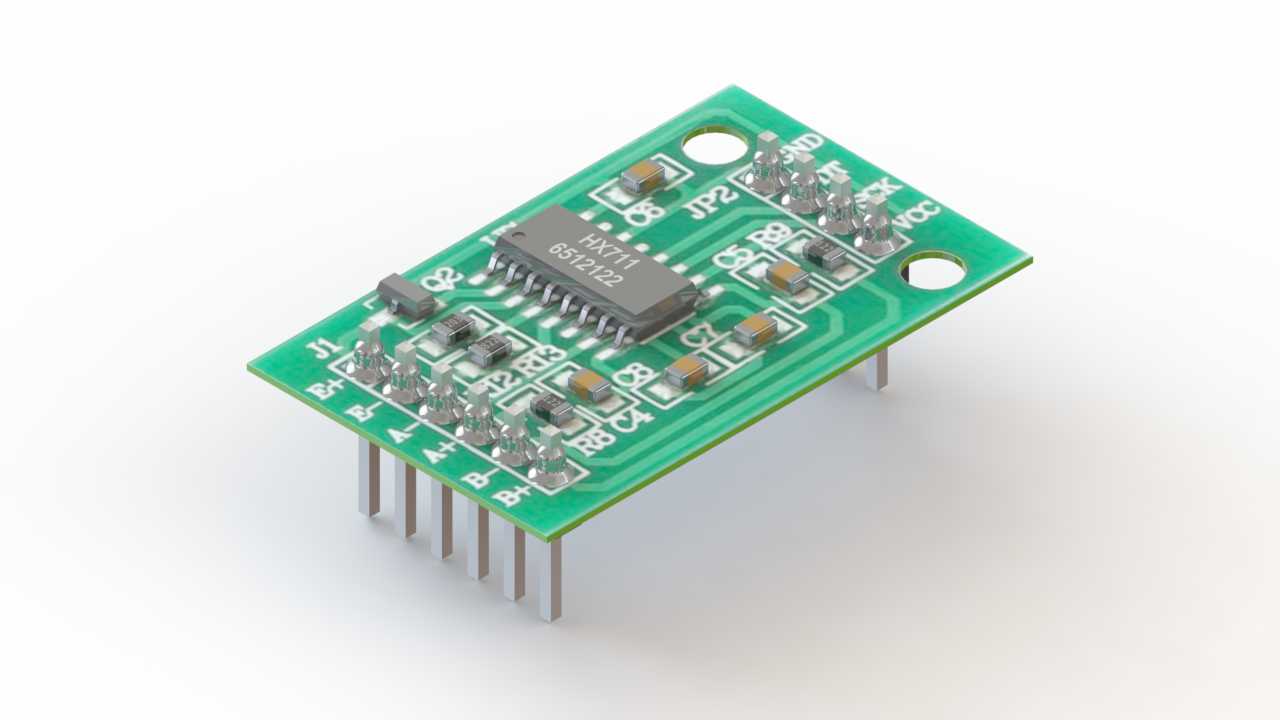

这款HX711核心的采样模块，是面向高精度称重检测场景打造的前端信号采集部件，在商用电子计价秤、工业配料称重系统、小型压力检测工装、智能家居体重秤、仓储物流小件称重设备等场景中有着极为广泛的应用，是连接电阻应变式称重传感器与后端主控单元的核心桥梁，能够将传感器输出的微弱毫伏级模拟信号转换为可被主控芯片直接读取的数字信号，省去了复杂的模拟信号调理电路设计，大幅降低称重类产品的开发门槛。从功能特性来看，模块搭载24位高精度AD转换核心，内置两路差分模拟输入通道，可同时对接两组不同量程的称重传感器，满足多传感器融合的称重需求；内部集成128倍固定增益可编程放大器，无需外接额外放大电路即可匹配常规桥式压力传感器的输出范围，输入电路可灵活配置为桥式压力电桥接口，适配绝大多数应变式压力、称重传感器的输出特性，凭借高集成度的设计实现了高精度、低成本的采样前端解决方案，在常规工作环境下可实现稳定的重量信号采集，有效降低温漂、共模干扰对采样精度的影响。在设计思路上，模块采用双层FR-4玻纤电路板布局，将核心转换芯片布置在板卡中心区域，外围围绕电源滤波、输入保护、通道配置阻容元件，所有信号走线遵循短距离、平行差分走线规则，尽可能减少外界电磁干扰对微弱模拟信号的影响；板卡边缘预留标准2.54mm间距直插排针接口，分别对应电源、地、双通道信号输入、数字通讯引脚，可直接插接在面包板或焊接在主控载板上，适配快速原型开发与批量产品集成两种使用需求。从安装边界来看，板卡整体为矩形结构，对角预留两个直径3mm的圆形安装固定孔，可通过铜柱或螺丝直接固定在设备壳体内部的安装柱上，安装孔位间距适配常规小型检测模块的通用安装尺寸，排针引脚向下伸出的长度适配常规板对板连接的高度需求，不会与周边其他元件产生空间干涉；板卡整体厚度控制在1.6mm标准PCB厚度范围内，加上排针总高度不超过12mm，可嵌入到空间紧凑的小型称重设备内部，不会占用过多的设备内部空间。在实际应用中，该模块可直接对接满量程输出毫伏级信号的应变式称重传感器，仅需简单的数字通讯即可读取校准后的重量数值，无需开发者深入掌握高精度AD转换的电路设计与校准逻辑，能够大幅缩短称重类检测产品的开发周期，同时凭借成熟的芯片方案与合理的电路布局，保证长期连续工作下的采样稳定性，满足民用、工业级轻载称重场景的使用需求。
