角式法兰连接蒸汽截止阀三维建模作品

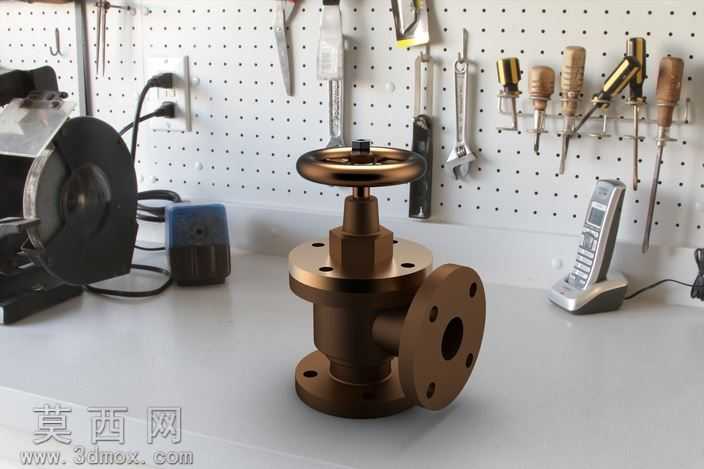

本作品为角式法兰连接蒸汽截止阀的三维建模与渲染成果，建模过程依托三维机械设计软件完成，整体遵循机械设计规范与阀门行业通用结构标准，还原了蒸汽截止阀的真实构造与外观质感。建模阶段采用自底向上的设计思路，优先完成核心零部件的参数化建模：首先构建阀体主体，针对角式结构的90度流向转折特征，通过草图绘制、拉伸、旋转等基础特征命令搭建阀体的基础轮廓，再对法兰连接端进行细节处理，按照法兰密封面的标准尺寸绘制螺栓孔分布、密封凸台结构，保证法兰端面的平面度与孔位精度符合管路连接的装配要求；随后完成阀瓣、阀杆、阀盖、手轮等核心部件的建模，其中阀瓣的密封面做了贴合截止阀密封特性的锥面结构处理，阀杆采用梯形传动螺纹的特征还原，保证阀杆升降动作的结构逻辑合理，手轮部分还原了轮缘、轮辐与轮毂的结构，顶部的阀杆锁紧螺母也做了对应的六角特征细节还原。所有零部件建模完成后，按照实际装配关系完成虚拟装配，添加同轴、面重合等装配约束，验证阀杆升降带动阀瓣启闭的动作逻辑无干涉，保证整体结构的合理性。材质与渲染阶段，针对工业铜质蒸汽截止阀的外观特性，为阀体、阀盖等承压部件赋予黄铜金属材质，调整材质的粗糙度、金属度参数还原铸铜件的哑光金属质感，为手轮部分赋予对应金属材质，通过环境光、补光的布置搭建工作室渲染场景，添加柔和的阴影效果与环境反射，最终渲染出的作品清晰展现阀门的结构细节与材质质感，整体模型结构严谨，细节还原度高，可用于阀门产品展示、管路系统装配模拟、机械教学演示等场景，能够直观呈现角式蒸汽截止阀的构造特点与外观特征。
