法兰连接手动截止阀工业三维设计作品

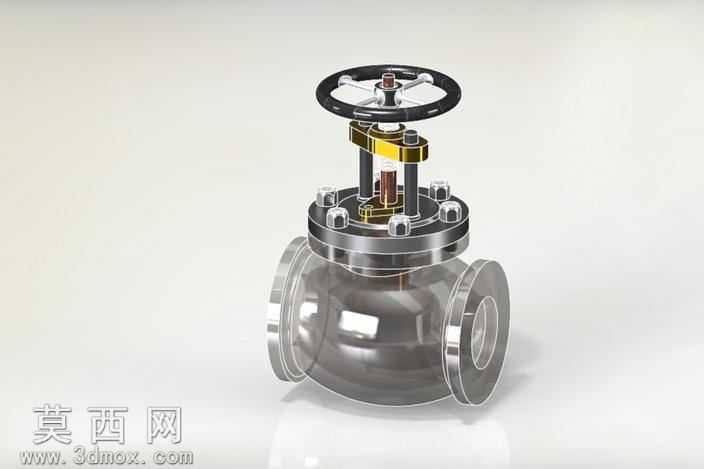

本作品为手动法兰式截止阀的三维设计成果，建模阶段依托参数化三维设计软件完成全结构1:1还原，严格遵循通用截止阀的工业设计规范，对阀体、阀盖、阀瓣、阀杆、手轮、密封填料组、连接螺栓等全部零部件进行独立建模，各零件间的装配约束完全匹配实际工业产品的装配逻辑，可实现虚拟状态下的阀杆升降、手轮转动、阀瓣启闭的动作模拟，完整还原截止阀的工作运动逻辑。材质渲染阶段针对不同零部件的实际工业用材进行精细化材质调配：阀体与阀盖采用铸钢材质，还原铸钢件经精密机加工后的金属质感，表面设置细微的机加工纹理与低粗糙度的哑光金属反光效果，法兰密封面单独赋予高光机加工金属材质，突出密封面的加工精度特征；阀杆采用调质不锈钢材质，设置高反光的抛光金属质感，体现阀杆耐磨耐腐的用材特性；手轮采用球墨铸铁加黑漆涂装材质，还原铸铁件表面的细微颗粒质感与黑漆的半哑光涂层效果；密封填料组采用柔性石墨与聚四氟乙烯组合材质，分别赋予黑色柔性石墨的哑光非金属质感与白色聚四氟乙烯的半透温润质感；连接螺栓螺母采用镀锌碳钢材质，还原镀锌层的淡蓝调金属反光特征。结构设计上遵循直通式法兰截止阀的经典流道结构，阀体内腔的S型流道完全符合流体输送的阻力设计要求，阀瓣与阀座的密封面采用锥面密封结构，保证截断状态下的密封可靠性，阀盖与阀体的连接采用法兰螺栓加缠绕垫片的密封结构，填料函部位设置填料压盖、填料压板的压紧结构，可实现填料的预紧调节，手轮与阀杆的连接采用方榫加锁紧螺母的固定结构，保证操作扭矩的可靠传递。整体设计过程中充分考虑零部件的加工工艺性与装配工艺性，所有倒角、退刀槽、螺栓通孔等工艺细节均完整还原，未做简化省略，模型可直接用于产品结构展示、装配工艺培训、管路系统虚拟仿真等场景，渲染输出的效果图采用柔和的影棚布光，多角度展现阀门的外观结构与细节特征，清晰呈现各部件的装配关系与材质差异。
