DN50手柄式手动蝶阀三维结构设计

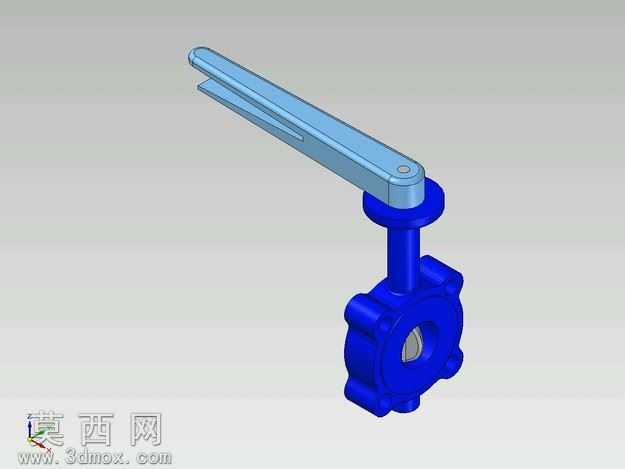

本模型为DN50通径手柄式手动蝶阀的三维设计成果，建模过程围绕蝶阀的实际功能结构展开，首先完成阀体主体的特征构建：阀体采用对夹式连接结构，建模时精准还原了阀体周向的连接凸耳、中心通流腔体的轮廓，对阀体的壁厚、凸耳安装孔位的尺寸都做了符合行业规范的设定，保证结构的合理性。其次完成阀杆与蝶板的结构设计，阀杆垂直贯穿阀体中心，与圆形蝶板做同轴配合，建模时还原了阀杆与阀体的装配限位结构，蝶板的密封面边缘做了细微的倒角处理，模拟实际蝶阀的密封配合结构，保证启闭动作的逻辑合理性。手柄部分采用长杠杆式结构，建模时还原了手柄的长条握持轮廓、端部的铰接孔位，以及手柄与阀杆顶端的连接嵌合结构，手柄表面做了符合人体工学的微弧处理，同时添加了加强筋特征提升结构强度的视觉表现。材质与渲染层面，阀体、阀杆、蝶板部分统一赋予工程蓝色哑光塑料质感的材质，模拟工业阀门常用的涂层外观，手柄部分采用同色系稍浅的蓝色材质，通过色彩深浅区分不同部件，场景采用柔和的漫反射光照，添加轻微的环境阴影，突出各部件的轮廓层次与装配关系，清晰展现蝶阀的整体结构。设计思路上，以手动蝶阀的实际工作原理为核心，优先保证各部件的装配逻辑正确：手柄扳动时可带动阀杆旋转，进而驱动蝶板在阀体内完成90度回转，实现阀门的启闭与流量调节功能，建模过程中对各运动部件的配合间隙做了合理预留，避免出现结构干涉的问题，整体模型结构完整，细节到位，可用于阀门结构认知、教学演示以及相关管路系统的装配模拟使用。
