八口非网管型工业以太网交换机结构设计

这款八端口非网管工业以太网交换机，主要面向严苛工业现场的组网需求设计，常见应用场景涵盖工厂自动化产线组网、轨道交通车载通讯、户外安防监控系统搭建、风电光伏场站设备互联、矿山井下设备数据传输等场景，可在高低温、强电磁干扰、高湿度粉尘的恶劣环境下稳定完成多设备的以太网数据转发工作，无需复杂配置即可实现工业现场PLC、传感器、工控机、视觉相机等设备的网络互联互通，为现场层设备提供稳定的有线网络接入能力。

从功能特性来看，该设备为非网管型设计，无需进行复杂的Web配置或命令行调试，上电即可自动完成数据交换转发，支持全双工/半双工自适应、MDI/MDIX自动翻转，八个RJ45以太网端口均支持百兆传输速率，可满足绝大多数工业现场的中小带宽数据传输需求，顶部预留的接线端子为设备电源接入端口，支持宽幅直流电源输入，适配工业现场常见的直流供电体系，可有效应对供电电压波动带来的设备宕机风险。

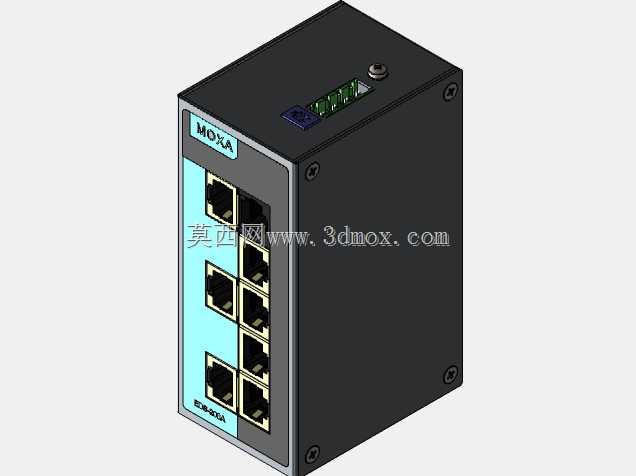

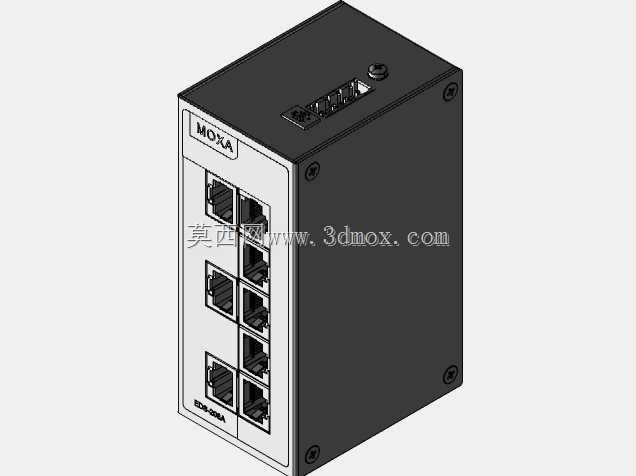

在设计思路上，整体采用紧凑的长方体金属外壳结构，外壳选用高强度冷轧钢板材质做黑色喷塑处理，既可以提升壳体的抗冲击、抗形变能力，也能通过金属壳体实现良好的电磁屏蔽效果，降低工业现场强电磁干扰对内部电路的影响；前面板做浅蓝配色的功能区域划分，将八个网口分两列整齐排布，每个网口旁预留状态指示灯位置，可直观显示端口的连接、数据传输状态，品牌标识区域设置在面板上方，便于现场运维人员快速识别设备型号；顶部除电源接线端子外还设置了接地柱，可实现设备可靠接地，进一步提升抗干扰能力与用电安全性，壳体四周的固定螺丝采用内六角防松设计，可在设备长期受振动的工况下避免螺丝松脱。

从安装边界与尺寸设计来看，该设备整体尺寸紧凑，适配工业标准DIN导轨安装方式，可直接卡装在电控柜内的标准导轨上，无需额外定制安装支架，壳体侧面预留的散热结构可实现无风扇自然散热，避免风扇积灰、寿命短带来的运维问题，设备安装时仅需预留前后方的接线空间与侧面的少量散热间隙即可，可充分利用电控柜内的狭小安装空间，多台同类型设备并排安装时也不会出现相互干扰的问题，整体结构设计充分兼顾了工业现场的安装便利性、运行可靠性与运维便捷性。
